申请日2017.08.16
公开(公告)日2017.11.17
IPC分类号C02F9/14
摘要
本发明提出了一种新型污水收集系统，包括：储罐、集水坑、第一泵体、第二泵体、排液口。本发明还提供一种新型污水处理系统，主要由收集池、隔油池、调节池、气浮浮选池、水解酸化池、接触氧化池、沉淀池、排放水池、污泥池、板框压滤机、鼓风机等处理设备构成。具有以下有益效果：一种新型污水收集系统，可实现雨污分别处理，可实现污水集中处理、雨水直接排放;一种新型污水处理系统，能够适应不同污染源的污水处理，使处理后的污水达到排放标准。
权利要求书
1.一种新型污水收集系统，其特征在于，包括：储罐、集水坑、第一泵体、第二泵体、排液口;
所述储罐分别通过管路与第一阀门和第二阀门一端相连，所述第一阀门另一端通过管路引入江河湖泊，所述第二阀门另一端与集水坑一端相连;
所述集水坑的另一端与第二泵体相连;
所述储罐与第一阀门之间的管路上设有两条支路，分别连接有第三阀门和第四阀门，所述第三阀门与第一泵体一端相连，所述第一泵体另一端与集水坑相连，所述第四阀门与排液口相连。
2.根据权利要求1所述系统，其特征在于，所述第一阀门选用止回阀或闸阀，所述第二阀门、第三阀门选用闸阀，所述第四阀门选用球阀。
3.根据权利要求1所述系统，其特征在于，所述第二泵体为自吸式排污泵，所述第一泵体为电动抽液泵。
4.根据权利要求1所述系统，其特征在于，所述第一泵体和第二泵体密封端采用聚四氟乙烯密封。
5.一种新型污水处理系统，其特征在于，主要由收集池、隔油池、调节池、气浮浮选池、水解酸化池、接触氧化池、沉淀池、排放水池、污泥池、板框压滤机、鼓风机等处理设备构成。
处理步骤及设备作用如下：
1)收集池上设有液位控制器，用于收集各股污水集中处理，并通过废水提升泵把废水提升至下一处理系统;
2)所述隔油池上方装有带式撇油机，用于去除浮油;
3)所述调节池与隔油池相连，设有液位控制器、穿孔曝气管，设置调节池用于收集各股废水集中处理，调节池具有了去除有机物的功能，并通过废水提升泵把废水提升至下一处理系统;
4)通过气浮浮选池油类等悬浮状胶体有机污染物得到大部分去除，COD也得到进一步降解;
5)所述水解酸化池装有弹性填料，其主要作用及原理如下：气浮浮选池污水由潜污泵抽至水解酸化池，一些大分子的、难处理的物质经降解，成为小分子的、易处理物质，为后续工序减轻负担，另外在此池填充弹性填料，增大酸化池的处理负荷;
6)所述接触氧化池与水解酸化池相连，设置有曝气装置、组合填料、生物填料支架，所述组合填料比表面积大，生物膜生长周期短，挂膜容易，新陈代谢后的生物易脱落，不堵塞，且其使用寿命长。所述接触氧化池分多级，使水质降解成梯度，达到良好的处理效果，同时设计采用相应导流紊流措施，使整体设计更趋合理化;
7)所述沉淀池用于去除脱落的生物膜和其它杂质;
8)所述排放水池用于容纳沉淀池出水，存储一定的处理出水。
6.根据权利要求5所述系统，其特征在于，所述污泥池用于处理沉淀池沉淀的污泥等杂质配套设备有污泥斗、集控箱、污泥进料泵等。
7.根据权利要求5所述系统，其特征在于，所述鼓风机选用三叶式罗茨风机。
8.根据权利要求5所述系统，其特征在于，所述鼓风机和调节池、接触氧化池相连。
9.根据权利要求5所述系统，其特征在于，所述污水处理系统还包括加药系统，所述加药系统包括聚丙烯酰胺加药装置、聚合氯化铝加药装置。
说明书
一种新型污水收集系统及污水处理系统
技术领域
本发明涉及污水处理领域，特别涉及一种新型污水收集系统及污水处理系统。
背景技术
随着国家对污染治理的逐步加强，越来越多的污染源被列入治理的范围。目前部分城市道路、工矿企业雨水管网中虽然设置有雨污分流装置，但不能进行精准地雨污分流;其主要存在以下缺陷：
(1)城市雨水管网中虽然有“切换导流”系统，但无法准确判断雨水量，如果长时间的小雨，后期会使本可以直接排入“江河湖泊”的清水误入污水管网，给城市污水处理系统带来压力，增加不必要的处理成本。
(2)针对各类工矿企业，国家环保部门目前只有一个模糊的标准，要求把下雨开始后设定时间段的雨水排入企业的污水处理系统。可是：如果雨量不多，在设定的时间段内雨水可能无法把地面的有毒有害物质冲刷干净，由此污水将会被排入附近的江河湖泊，造成污染。此外，不同的企业(如化工、制药、印染、纺织、机械、服装等)其厂区地面的污染程度差异很大，企业与企业之间的污染源(因子)有的甚至相差几十倍;而目前没有统一标准，即使针对不同企业制定了不同标准，企业也无法实施，环保部门也无法监控。这就需要建立一套雨污分流污水收集系统，把污水集中的某一处，再进行集中处理。
当前许多企业生产的污水不仅包含了泥沙、颗粒物、有机物、细菌等污染源，单一的生化或物理处理方法不能够达到很好的处理效果，处理之后的废水往往不达标，这就需要建立一套比较完善的废水处理系统，能够适应各种不同污染源的处理。
发明内容
为此，本发明的目的在于提出一种新型污水收集系统，可实现雨污分别处理，可实现污水集中处理、雨水直接排放;此外，本发明还提出一种新型污水处理系统，能够适应不同污染源的污水处理，使处理后的污水达到排放标准。
为了实现上述目的，本发明提供一种新型污水收集系统，包括：储罐、集水坑、第一泵体、第二泵体、排液口;
所述储罐分别通过管路与第一阀门和第二阀门一端相连，所述第一阀门另一端通过管路引入江河湖泊，所述第二阀门另一端与集水坑一端相连;
所述集水坑的另一端与第二泵体相连;
所述储罐与第一阀门之间的管路上设有两条支路，分别连接有第三阀门和第四阀门，所述第三阀门与第一泵体一端相连，所述第一泵体另一端与集水坑相连，所述第四阀门与排液口相连。
进一步地，所述第一阀门选用止回阀或闸阀，所述第二阀门、第三阀门选用闸阀，所述第四阀门选用球阀。
进一步地，所述第二泵体为自吸式排污泵，所述第一泵体为电动抽液泵。
进一步地，所述第一泵体和第二泵体密封端采用聚四氟乙烯密封。

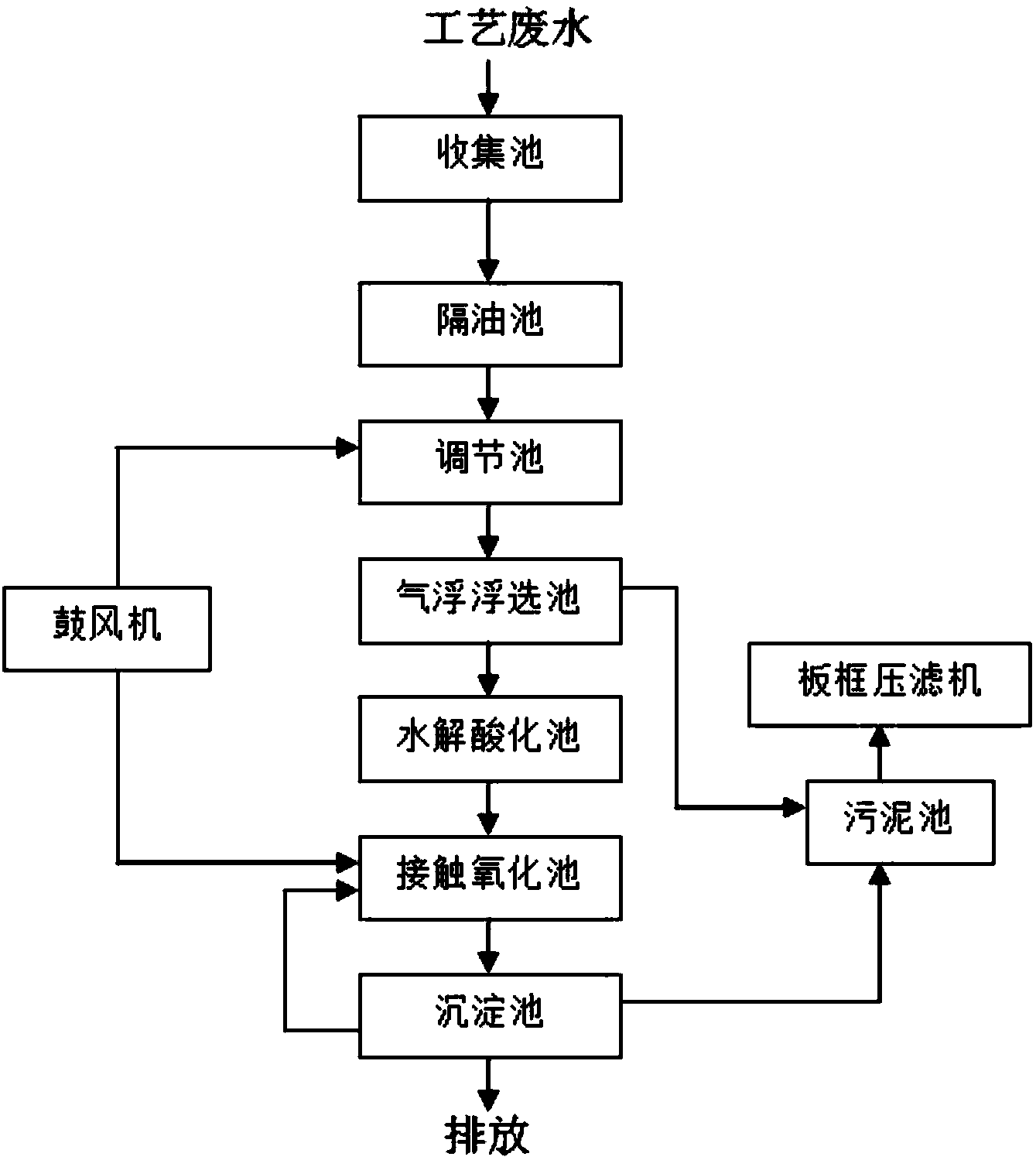

本发明还提供一种新型污水处理系统，主要由收集池、隔油池、调节池、气浮浮选池、水解酸化池、接触氧化池、沉淀池、排放水池、污泥池、板框压滤机、鼓风机等处理设备构成。
处理步骤及设备作用如下：
1)收集池上设有液位控制器，用于收集各股废水集中处理，并通过废水提升泵把废水提升至下一处理系统;
2)所述隔油池上方装有带式撇油机，用于去除浮油;
3)所述调节池与隔油池相连，设有液位控制器、穿孔曝气管，设置调节池用于收集各股废水集中处理，安装穿孔曝气管系统是为防止污泥在收集池内沉积，进行间歇性预曝气以均化水质、氧化部分CODcr。这样,调节池具有了去除有机物的功能，并通过废水提升泵把废水提升至下一处理系统;
4)所述气浮浮选池的主要作用及原理如下：若废水含有油类等悬浮状胶体状有机物，普通混凝沉淀无法将其去除，加入混凝剂的废水和溶气罐高压输出的溶气同时在气浮池内反映凝聚，从原始胶体凝聚成絮凝体，在气泡的粘附裹挟下，与悬浮物形成比重小于水的团体，迅速浮出水面，形成浮渣，经撇渣装置刮除后，流入渣槽中，排出池外，经过反应浮选后的排放水从集水槽内自动溢出，油类等悬浮状胶体有机污染物得到大部分去除，COD也得到进一步降解;
5)所述水解酸化池装有弹性填料，其主要作用及原理如下：气浮浮选池污水由潜污泵抽至水解酸化池，一些大分子的、难处理的物质经降解，成为小分子的、易处理物质，为后续工序减轻负担，另外在此池填充弹性填料，增大酸化池的处理负荷;
6)所述接触氧化池与水解酸化池相连，设置有曝气装置、组合填料、生物填料支架，所述组合填料比表面积大，生物膜生长周期短，挂膜容易，新陈代谢后的生物易脱落，不堵塞，且其使用寿命长。所述接触氧化池配有组合生物填料，具有负荷高、不产生污泥膨胀、设施体积小、运行稳定可靠、管理方便等优点。接触氧化池内溶解氧控制在2～4mg/L，整个生化处理过程是依赖于附着在填料上的多种微生物来完成的。设计气水比为～40：1;
所述接触氧化池分多级，使水质降解成梯度，达到良好的处理效果，同时设计采用相应导流紊流措施，使整体设计更趋合理化;
7)所述沉淀池用于去除脱落的生物膜和其它杂质;
8)所述排放水池用于容纳沉淀池出水，存储一定的处理出水，便于环保监测。
进一步地，所述污泥池用于处理沉淀池沉淀的污泥等杂质，经所述板框压滤机浓缩压滤脱水后污泥含水率75%，滤液回流至处理系统进行再处理，泥饼外运处置，浓缩泥饼含水率 75%左右，配套设备有污泥斗、集控箱、污泥进料泵等。
进一步地，所述鼓风机主要选用三叶式罗茨风机，其流量损失小、噪音低、效率高。
进一步地，所述鼓风机和调节池、接触氧化池相连。
进一步地，所述污水处理系统还包括加药系统，所述加药系统包括聚丙烯酰胺加药装置、聚合氯化铝加药装置。
根据本发明的新型污水收集系统及污水处理系统，具有以下有益效果：一种新型污水收集系统，可实现雨污分别处理，可实现污水集中处理、雨水直接排放;一种新型污水处理系统，能够适应不同污染源的污水处理，使处理后的污水达到排放标准。
