申请日2017.07.14
公开(公告)日2017.10.24
IPC分类号B04B1/20; B04B7/06; B04B15/00
摘要
本发明公开了一种环境保护专用的污泥脱水机，包括污泥脱水机外壳体、转鼓顶座、分料装置和离心机锥形脱水区，所述污泥脱水机外壳体的内部顶端设置有橡胶垫，所述橡胶垫的下方设置有转鼓，所述转鼓的内部设置有螺旋推料器，所述螺旋推料器上设置有推料器桨叶，且螺旋推料器的左侧设置有液位调节片，所述液位调节片的底端设置有清液出口;在现有的污泥脱水机上设置有橡胶垫防护层，不仅可以保护因机械振动时产生的碰撞损伤，还可以降低因碰撞产生的噪音，并且对噪音有一定的阻隔作用，在机器支柱内我们还设置有减震弹簧，可以来减轻机器工作时产生的震动情况，减少噪音的产生，从而达到保护机器，减少噪音的目的。
权利要求书

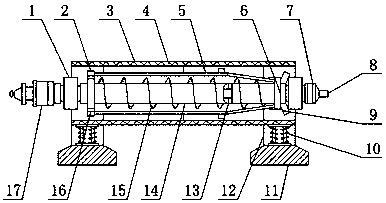

1.一种环境保护专用的污泥脱水机，包括污泥脱水机外壳体(3)、转鼓顶座(6)、分料装置(13)和离心机锥形脱水区(18)，其特征在于：所述污泥脱水机外壳体(3)的内部顶端设置有橡胶垫(4)，所述橡胶垫(4)的下方设置有转鼓(5)，所述转鼓(5)的内部设置有螺旋推料器(14)，所述螺旋推料器(14)上设置有推料器桨叶(15)，且螺旋推料器(14)的左侧设置有液位调节片(2)，所述液位调节片(2)的底端设置有清液出口(16)，且液位调节片(2)的左侧设置有轴承座(1)，所述轴承座(1)的左侧设置有差速器(17)，所述转鼓顶座(6)安装在转鼓(5)的左端，且转鼓顶座(6)上设置有固体出渣口(9)，所述转鼓顶座(6)的右侧设置有设置有皮带转动轮(7)，所述皮带转动轮(7)的右侧设置有进料口(8)，所述分料装置(13)安装在螺旋推料器(14)上，所述螺旋推料器(14)的右下方设置有固定支柱(12)，所述固定支柱(12)的内部设置有减震弹簧(10)，且固定支柱(12)的下方设置有支撑脚(11)，所述离心机锥形脱水区(18)安装在分料装置(13)的右下方，且离心机锥形脱水区(18)的左侧设置有固体堆积区(19)，所述固体堆积区(19)的左侧设置有分离液液池(20)。
2.根据权利要求1所述的一种环境保护专用的污泥脱水机，其特征在于：所述差速器(17)与污泥脱水机外壳体(3)之间通过轴承座(1)固定连接。
3.根据权利要求1所述的一种环境保护专用的污泥脱水机，其特征在于：所述螺旋推料器(14)与轴承座(1)之间通过转动轴转动连接。
4.根据权利要求1所述的一种环境保护专用的污泥脱水机，其特征在于：所述轴承座(1)共设置有两个，且两个轴承座(1)分别对应安装在污泥脱水机外壳体(3)的左右两端。
5.根据权利要求1所述的一种环境保护专用的污泥脱水机，其特征在于：所述固定支柱(12)共设置有两个，且两个固定支柱(12)分别对应安装在污泥脱水机外壳体(3)下方的左右两端。
说明书
一种环境保护专用的污泥脱水机
技术领域
本发明属于环保设备技术领域，具体涉及一种环境保护专用的污泥脱水机。
背景技术
环保设备是指用于控制环境污染、环保活性炭改善环境质量而有生产单位或建筑安装单位制造和建造出来的机械产品、构筑物及系统。也有人认为，环保设备是指治理环境污染的机械加工产品，如除尘器、焊烟净化器、单体水处理设备、噪声控制器等。这种认识是不全面的。环保设备还应包括输送含污染物流体物质的动力设备，如水泵、风机、输送机等;同时还包括保证污染防治设施正常运行的监测控制仪表仪器，环境治理已经是刻不容缓的事情了，我们应该更注重环保。
现有的污泥脱水机在使用过程中还存在一些不足之处，例如，现有的污泥脱水机在使用时，噪音很大，虽然对污泥脱水进行了处理，但是又给环保带来了新的噪音污染，并且机器工作时有很大的机器震动，对机器自身损伤较大。
发明内容
本发明的目的在于提供一种环境保护专用的污泥脱水机，以解决上述背景技术中提出现有的污泥脱水机在使用时，噪音很大，虽然对污泥脱水进行了处理，但是又给环保带来了新的噪音污染，并且机器工作时有很大的机器震动，对机器自身损伤较大的问题。
为实现上述目的，本发明提供如下技术方案：一种环境保护专用的污泥脱水机，包括污泥脱水机外壳体、转鼓顶座、分料装置和离心机锥形脱水区，所述污泥脱水机外壳体的内部顶端设置有橡胶垫，所述橡胶垫的下方设置有转鼓，所述转鼓的内部设置有螺旋推料器，所述螺旋推料器上设置有推料器桨叶，且螺旋推料器的左侧设置有液位调节片，所述液位调节片的底端设置有清液出口，且液位调节片的左侧设置有轴承座，所述轴承座的左侧设置有差速器，所述转鼓顶座安装在转鼓的左端，且转鼓顶座上设置有固体出渣口，所述转鼓顶座的右侧设置有设置有皮带转动轮，所述皮带转动轮的右侧设置有进料口，所述分料装置安装在螺旋推料器上，所述螺旋推料器的右下方设置有固定支柱，所述固定支柱的内部设置有减震弹簧，且固定支柱的下方设置有支撑脚，所述离心机锥形脱水区安装在分料装置的右下方，且离心机锥形脱水区的左侧设置有固体堆积区，所述固体堆积区的左侧设置有分离液液池。
优选的，所述差速器与污泥脱水机外壳体之间通过轴承座固定连接。
优选的，所述螺旋推料器与轴承座之间通过转动轴转动连接。
优选的，所述轴承座共设置有两个，且两个轴承座分别对应安装在污泥脱水机外壳体的左右两端。
优选的，所述固定支柱共设置有两个，且两个固定支柱分别对应安装在污泥脱水机外壳体下方的左右两端。
与现有技术相比，本发明的有益效果是：本发明结构科学合理，使用安全方便，在现有的污泥脱水机上设置有橡胶垫防护层，不仅可以保护因机械振动时产生的碰撞损伤，还可以降低因碰撞产生的噪音，并且对噪音有一定的阻隔作用，在机器支柱内我们还设置有减震弹簧，可以来减轻机器工作时产生的震动情况，减少噪音的产生，从而达到保护机器，减少噪音的目的。
