申请日2016.10.07
公开(公告)日2017.05.10
IPC分类号B01J19/18; B01J4/02
摘要
本实用新型公开了一种水处理加药装置，包括溶液刻度线、加药口、搅拌室、手动控制阀和计量泵，所述溶液刻度线的左侧设置有进水口，且其上方安装有溢流阀，所述加药口的左侧固定有驱动装置，且其右侧连接有控制器，所述控制器的右侧设置有梯子和扶手，所述搅拌室中安装有搅拌叶，且其下端固定有排污口，所述手动控制阀的左侧连接有过滤器，且其上方设置有压力表，所述计量泵位于水处理管和过滤器之间。该水处理加药装置，加药量精确、恒定，确保不会出现药剂的浪费，有效地将各种药剂与水混合均匀，加药能力大，适用范围广，Y型出水管和计量泵的作用下，药剂的投加量易于调节，自动化运行，整体的操作和管理非常简单，且维护方便。

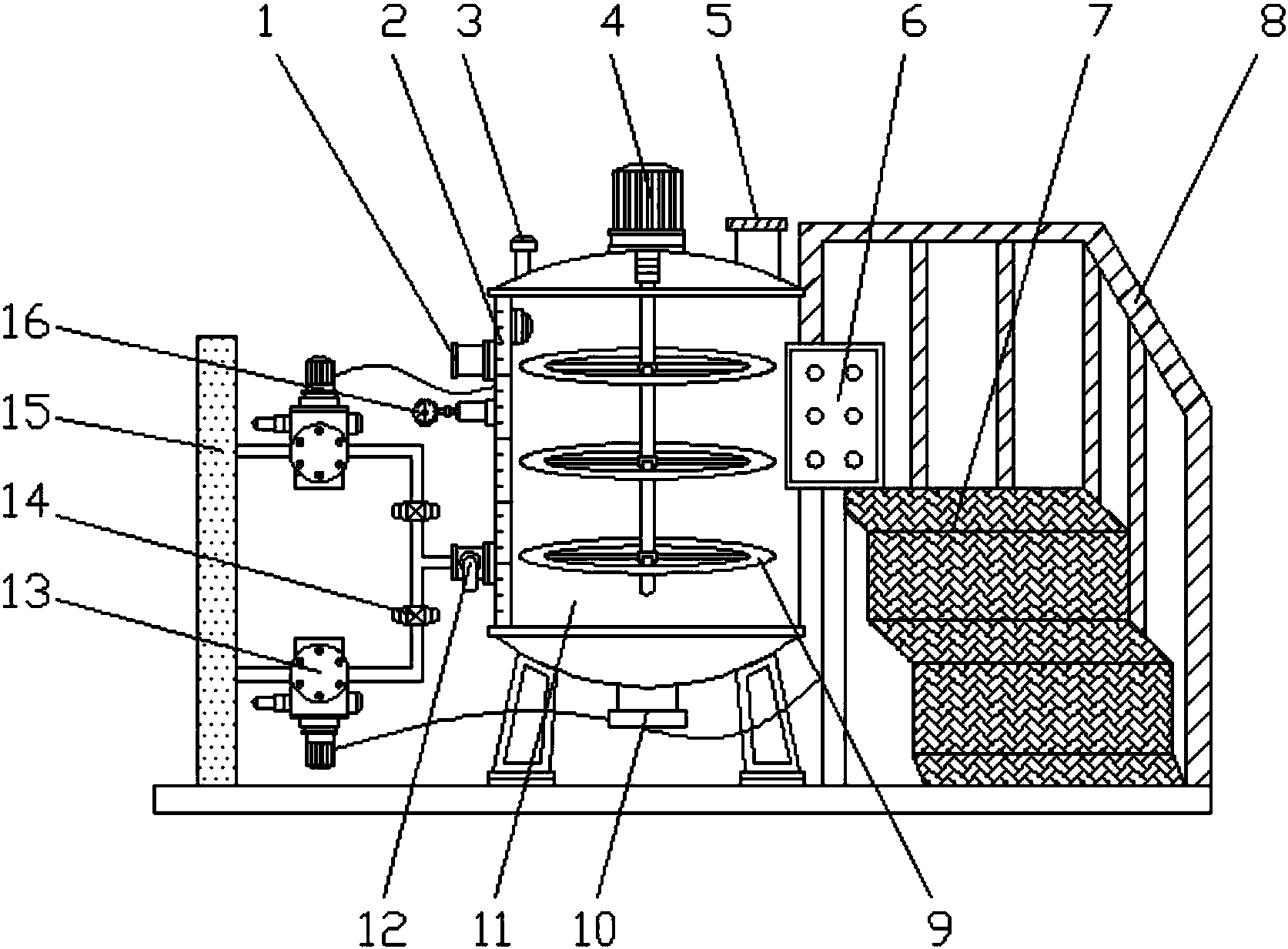

摘要附图
权利要求书
1.一种水处理加药装置，包括溶液刻度线(2)、加药口(5)、搅拌室(11)、手动控制阀(12)和计量泵(13)，其特征在于：所述溶液刻度线(2)的左侧设置有进水口(1)，且其上方安装有溢流阀(3)，所述加药口(5)的左侧固定有驱动装置(4)，且其右侧连接有控制器(6)，所述控制器(6)的右侧设置有梯子(7)和扶手(8)，所述搅拌室(11)中安装有搅拌叶(9)，且其下端固定有排污口(10)，所述手动控制阀(12)的左侧连接有过滤器(14)，且其上方设置有压力表(16)，所述计量泵(13)位于水处理管(15)和过滤器(14)之间。
2.根据权利要求1所述的一种水处理加药装置，其特征在于：所述驱动装置(4)和控制器(6)为电性连接。
3.根据权利要求1所述的一种水处理加药装置，其特征在于：所述搅拌叶(9)等间距分布有三个，且为中空圆形状。
4.根据权利要求1所述的一种水处理加药装置，其特征在于：所述手动控制阀(12)位于Y型出水管上。
5.根据权利要求1所述的一种水处理加药装置，其特征在于：所述计量泵(13)和过滤器(14)为一一对应结构。
说明书
一种水处理加药装置
技术领域
本实用新型涉及水处理设备技术领域，具体为一种水处理加药装置。
背景技术
水是人类发展中不可缺少的自然资源，是人类和一切生物赖以生存的物质基础。因此，对水进行处理是非常重要的。水处理装置是通过各种物理、化学的手段，去除水中一些对生产、生活不需要的有害的物质，这一类对水做过滤净化处理的设备。
人类水资源的紧缺，促进了水处理技术的发展，投加药剂是水处理工程中常用的技术措施，然而许多水处理工程中，因投加药剂设备的落后造成人工操作烦琐，高价值的化学药剂的浪费。针对上述问题，在原有水处理加药装置的基础上进行创新设计。
实用新型内容
本实用新型的目的在于提供一种水处理加药装置，以解决上述背景技术中提出人工操作烦琐，高价值的化学药剂的浪费的问题。
为实现上述目的，本实用新型提供如下技术方案：一种水处理加药装置，包括溶液刻度线、加药口、搅拌室、手动控制阀和计量泵，所述溶液刻度线的左侧设置有进水口，且其上方安装有溢流阀，所述加药口的左侧固定有驱动装置，且其右侧连接有控制器，所述控制器的右侧设置有梯子和扶手，所述搅拌室中安装有搅拌叶，且其下端固定有排污口，所述手动控制阀的左侧连接有过滤器，且其上方设置有压力表，所述计量泵位于水处理管和过滤器之间。
优选的，所述驱动装置和控制器为电性连接。
优选的，所述搅拌叶等间距分布有三个，且为中空圆形状。
优选的，所述手动控制阀位于Y型出水管上。
优选的，所述计量泵和过滤器为一一对应结构。
与现有技术相比，本实用新型的有益效果是：该水处理加药装置，通过溶液刻度线实现加药量的精确、恒定，确保不会出现药剂的浪费，桶式结构中等间距分布在的中空圆形状的搅拌叶，有效地将各种药剂与水混合均匀，加药能力大，适用范围广，Y型出水管和计量泵的作用下，药剂的投加量易于调节，自动化运行，整体的操作和管理非常简单，且维护方便。
