申请日2016.09.07
公开(公告)日2016.11.16
IPC分类号B65F1/14
摘要
本发明公开了污水分离式垃圾桶，包括：外桶、内桶、桶盖和过滤板，外桶与内桶套接设置，且外桶与内桶之间形成有间隔腔，间隔腔的上端密封设置，过滤板水平设置在内桶内部，且将内桶的内部空间分隔成垃圾腔和污水腔，内桶的设置有有污水管，污水管穿过外桶与污水腔相连通，污水管上还设置有阀门，桶盖与内桶的上表面相铰接，且桶盖能够将内桶的开口盖合住。该污水分离式垃圾桶克服现有技术中垃圾桶在存放有水的垃圾时，当环境温度过高，存放在垃圾桶里的垃圾容易变质发臭，产生难闻的气味，影响家里的环境的问题。

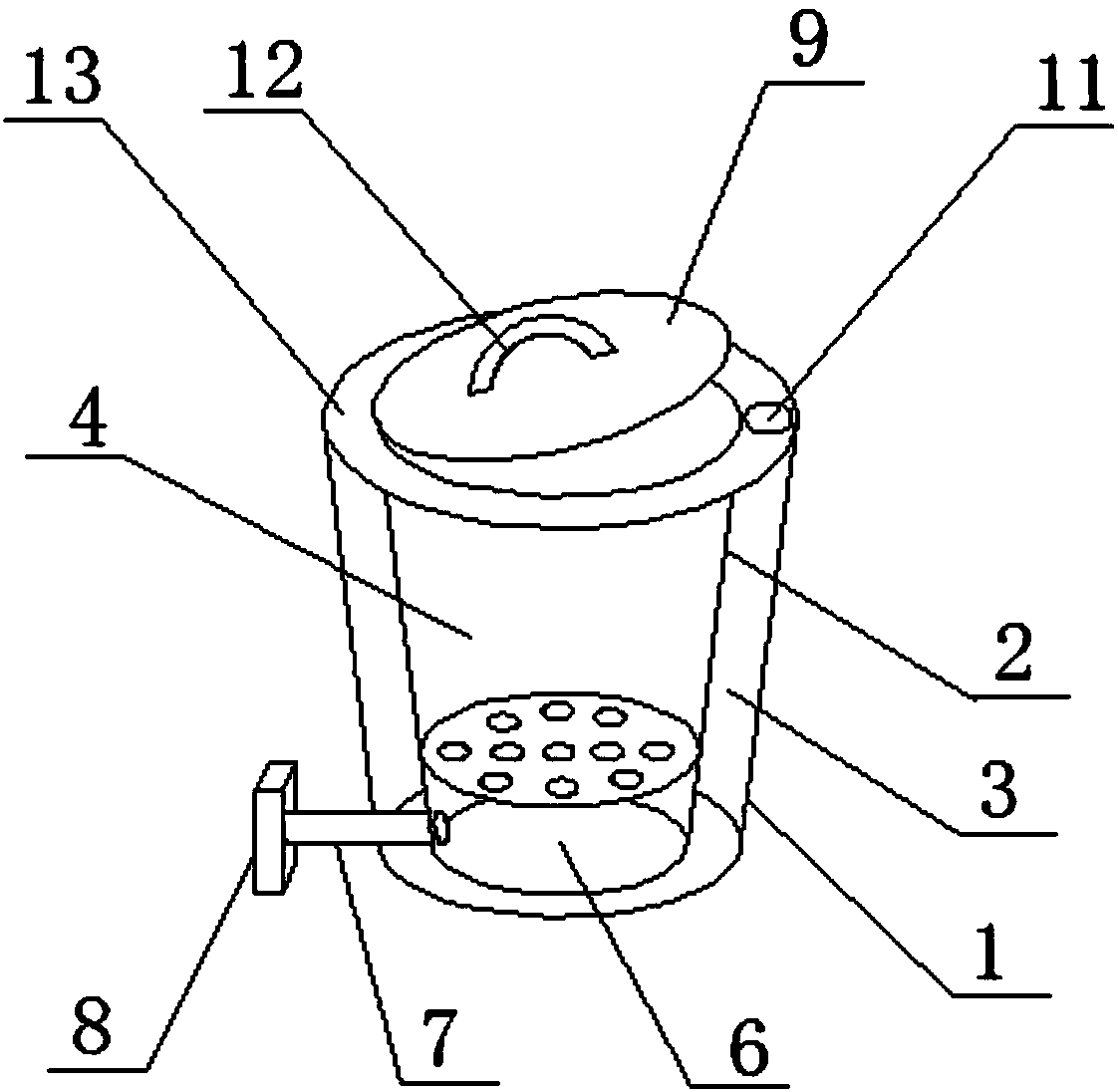

摘要附图
权利要求书
1.一种污水分离式垃圾桶，其特征在于，所述污水分离式垃圾桶包括：外桶(1)、内桶(2)、桶盖(9)和过滤板(5)，所述外桶(1)与所述内桶(2)套接设置，且所述外桶(1)与所述内桶之间形成有间隔腔(3)，所述间隔腔(3)的上端密封设置，所述过滤板(5)水平设置在所述内桶(2)内部，且将所述内桶(2)的内部空间分隔成垃圾腔(4)和污水腔(6)，所述内桶(2)的底端设置有污水管(7)，所述污水管(7)穿过所述外桶(1)与所述污水腔(6)相连通，所述污水管(7)上还设置有阀门(8)，所述桶盖(9)与所述内桶(2)的顶端边沿相铰接，且所述桶盖(9)能够将所述内桶(2)的顶端敞口盖合住。
2.根据权利要求1所述的污水分离式垃圾桶，其特征在于，所述间隔腔(3)的上端设置有注液孔(11)，所述注液孔(11)与所述间隔腔(3)相连通。
3.根据权利要求1所述的污水分离式垃圾桶，其特征在于，所述桶盖(9)的底端面上设置有紫外灯(10)，在所述桶盖(9)盖合在所述内桶(2)上的情况下，所述紫外灯(10)置于所述垃圾腔(4)中。
4.根据权利要求3所述的污水分离式垃圾桶，其特征在于，所述桶盖(9)的顶端面上设置有把手(12)。
5.根据权利要求4所述的污水分离式垃圾桶，其特征在于，所述把手(12)上设置有橡胶垫片。
6.根据权利要求1所述的污水分离式垃圾桶，其特征在于，所述过滤板(5)与所述内桶(2)的内侧面之间为卡扣连接。
说明书
污水分离式垃圾桶
技术领域
本发明涉及污水分离式垃圾桶。
背景技术
垃圾桶时日常生活中最常见的物品，它用来存放一定量的垃圾，然后再一起倒掉，方便人们的生活，现有技术中的垃圾桶在存放有水的垃圾时，当环境温度过高，存放在垃圾桶里的垃圾容易变质发臭，产生难闻的气味，影响家里的环境。
因此，提供一种可以有效地将垃圾与水分离开，防止高温垃圾变质发臭，可以清除异味，提高家庭环境的污水分离式垃圾桶是本发明亟需解决的问题。
发明内容
针对上述技术问题，本发明的目的在于克服现有技术中垃圾桶在存放有水的垃圾时，当环境温度过高，存放在垃圾桶里的垃圾容易变质发臭，产生难闻的气味，影响家里的环境的问题，从而提供一种可以有效地将垃圾与水分离开，防止高温垃圾变质发臭，可以清除异味，提高家庭环境的污水分离式垃圾桶。
为了实现上述目的，本发明提供了污水分离式垃圾桶，所述污水分离式垃圾桶包括：外桶、内桶、桶盖和过滤板，所述外桶与所述内桶套接设置，且所述外桶与所述内桶之间形成有间隔腔，所述间隔腔的上端密封设置，所述过滤板水平设置在所述内桶内部，且将所述内桶的内部空间分隔成垃圾腔和污水腔，所述内桶的底端设置有污水管，所述污水管穿过所述外桶与所述污水腔相连通，所述污水管上还设置有阀门，所述桶盖与所述内桶的顶端边沿相铰接，且所述桶盖能够将所述内桶的顶端敞口盖合住。
优选地，所述间隔腔的上端设置有注液孔，所述注液孔与所述间隔腔相连通。
优选地，所述桶盖的底端面上设置有紫外灯，在所述桶盖盖合在所述内桶上的情况下，所述紫外灯置于所述垃圾腔中。
优选地，所述桶盖的顶端面上设置有把手。
优选地，所述把手上设置有橡胶垫片。
优选地，所述过滤板与所述内桶的内侧面之间为卡扣连接。
根据上述技术方案，本发明提供的污水分离式垃圾桶通过在所述内桶内部水平设置所述过滤板将所述内桶的内部空间分隔成垃圾腔和污水腔，所述垃圾腔用来存放垃圾，所述污水腔用阿里存放污水，所述过滤板有效地将垃圾与污水分开，其中所述污水腔还连通有所述污水管，所述污水管可以将所述污水腔中的污水排放掉。所述内桶外还套接有外桶，所述外桶与所述内桶之间形成有间隔腔，使用时，可在所述间隔腔内加入清新液等净化空气质量的东西，如果需要套垃圾袋使用，可以事先在垃圾袋的底部戳出几个通孔，有助于污水从垃圾袋中流入到所述污水腔。本发明的污水分离式垃圾桶克服现有技术中垃圾桶在存放有水的垃圾时，当环境温度过高，存放在垃圾桶里的垃圾容易变质发臭，产生难闻的气味，影响家里的环境的问题。
本发明的其他特征和优点将在随后的具体实施方式部分予以详细说明。
