申请日2017.01.10
公开(公告)日2017.05.31
IPC分类号C08G83/00; B01J20/22; C02F1/28
摘要
本发明涉及UiO‑66金属有机框架材料用于净化含硒废水的方法，本发明优点是：UiO‑66金属有机框架材料稳定性好，比表面积大，对硒的吸附容量大，净化速率快;该技术所使用材料分离回用时净化效果受到的影响较小;解吸后的硒易回收利用，既完成废水处理，又实现硒的回收利用，一举两得，因此，UiO‑66金属有机框架材料在阴离子的净化方面具有广阔的应用前景。
权利要求书
1.一种制备UiO-66金属有机框架材料的方法，其特征在于，所述方法包括：
1)称取氯化锆(ZrCl4)溶解在二甲基甲酰胺(DMF)中，搅拌30-40分钟;
2)称取对苯二甲酸(H2BDC)溶解在DMF中，搅拌15-25分钟后，逐滴加入2-10mL的冰醋酸;
3)将上述两溶液混合并搅拌20-30分钟，使混合均匀;
4)转入有聚四氟乙烯内衬的反应釜中，在120-130℃温度下，密封反应24-30h;
5)反应结束后，将反应釜自然冷却到室温，倾倒出上清液，离心得到白色固体物质，然后用无水乙醇浸泡洗涤4-6天，每天更换3-4次乙醇溶液;-50～-80℃冷冻干燥2-5小时后，得到UiO-66材料。
2.根据权利要求1所述的制备UiO-66金属有机框架材料的方法，其特征在于;
步骤1)中，ZrCl4的质量为0.318-1.59g，DMF的体积为9.4-47mL;
步骤2)中，H2BDC的质量为0.204-1.02g，DMF的体积为9.4-47mL，冰醋酸的体积为2-10mL。
3.一种利用UiO-66金属有机框架材料净化含硒废水的方法，其特征在于，该方法包括：
1)调节含硒废水的pH值，然后将吸附剂投入到含硒废水的反应容器中;
2)使吸附剂和含硒废水充分混合;
3)吸附达到平衡后，采用过滤的方法，分离吸附剂，即可得到澄清的待测溶液，即去硒的净化水;
其中：
所述吸附剂为UiO-66金属有机框架材料。
4.根据权利要求3所述的净化含硒废水的方法，其特征在于;
步骤1)中，含硒废水浓度控制在1-120mg/L;用氢氧化钠或硝酸调节废水的pH值为5～7，吸附剂的投加量为0.1～1.0g/L;
步骤2)中，充分混合吸附剂和含硒废水，温度控制在15-35℃，振荡反应器的速度为150-250rpm/min，反应时间为1.5-24h;
步骤3)中分离的方法，采用过滤的方法分离吸附剂。
5.UiO-66系列金属有机框架材料用于净化含硒废水的用途，所述用途为：应用于去除废水中的硒，包括含硒废水的硒酸根和亚硒酸根离子。
说明书
一种利用UiO-66金属有机框架材料净化含硒废水的方法
技术领域
本发明属于环境工程中的废水处理技术领域，具体地说，是涉及UiO-66金属有机框架材料用于净化含硒废水的方法。
背景技术
硒元素最初是在硫酸制造厂的废物铅室渣中发现的。由于其在地壳中丰度很低，硒和碲、铼等一般被称作“稀有元素”或“稀散金属”。硒具有独特的光敏特性，此特性使其在静电复印领域应用最广。近年来，随着研究的不断深入，硒在电子、冶金、化学、玻璃制造等工业领域的应用越来越广泛，且在农业、医学领域也有一定的应用。此外，硒是被WHO(联合国卫生组织)确定的“人体必需”的微量元素之一，并被赋予“生命火种”的美誉。以硒半胱氨酸形式存在的硒是多种酶的活性中心，从而参与到生物体的新陈代谢，激素调节，抗氧化等过程中。但是，硒的不足或者过量都会造成生物体的病变。硒摄入量不足，会导致如克山病、大骨节病等;硒摄入量过多，则会导致硒中毒甚至癌症的发生。目前，硒污染的主要来源是农业灌溉用水、矿业开采用水以及工业污水等。
硒在废水中的主要存在形式为硒酸盐(Se(VI))和亚硒酸盐(Se(IV))。目前较为成熟的去除方法主要有化学沉淀法、絮凝沉淀法和生物处理法。化学沉淀法即使用含铁盐或铝锌粉末作为沉淀剂，可以有效的去除酸性废水中的亚硒酸根离子(SeO32-)，但对硒酸根离子(SeO42-)的去除效果不明显;絮凝沉淀法是通过向废水中加入亚铁盐，使可溶性硒转化为不可溶的物质，但此法需要大量的亚铁盐，且会产生大量的污泥;通过厌氧生物处理将可溶性硒转化为单质硒并去除的方法虽然简单易行，但硒的去除率并不稳定。
金属有机框架(MOFs)材料是一类有机-无机的杂交材料，其是由无机金属中心(金属离子或金属簇)与桥连的有机配体通过自组装相互连接，形成的一类具有周期性网络结构的晶态多孔材料。MOFs材料一般具有多孔性、比表面积大、结构多样性、具有不饱和金属位点等特点，其比表面积一般在1000—10000m2/g之间，孔隙率通常可以达到材料本体的50%以上。此外，不同的无机金属中心的金属离子配位数不同，相同的无机中心金属离子在不同的有机配体环境中也可能会呈现不同的配位数;有机配体的种类更是多种多样，其结构也是丰富多彩，并且，有机配体容易通过后修饰的手段定向引入功能基团(如Br、NH2、CH3等)，对材料进行修饰和功能化，因此，可被广泛的用于吸附、催化和生物材料的制备等领域。此外，MOFs材料具有独特的拓扑结构，可以应用于对物质的立体选择性分离。MOFs材料应用于催化反应时也具有很好的作用效果，是因为材料上的活性点位可以催化反应。因此，近年来，MOFs材料逐渐成为研究的热点内容。
UiO-66材料是以锆为金属中心，对苯二甲酸为有机配体的MOFs材料。因Zr-O-C键比较牢固，故UiO-66较其他的MOFs材料有更好的物理和化学稳定性;UiO-66系列材料具有较大的比表面积和较多的官能团，对多种污染物具有很好的吸附性能，如气体(CO2、CH4、水蒸气等)和有机物(正己烷、环己烷、二甲苯等)，然而，UiO-66材料很少应用于阴阳离子的吸附;此外，UiO-66材料吸附的阴离子在碱性条件下容易解析，这利于材料的再生利用和阴离子的回收。
发明内容
本发明的目的在于克服现有技术中存在的不足之处，提供一种高效净化含硒废水的硒酸根和亚硒酸根离子的方法，本发明还提供一种UiO-66金属有机框架材料净化含硒废水的用途。
本发明的首先提供一种UiO-66金属有机框架材料的制备方法，该方法步骤如下：
1)称取氯化锆(ZrCl4)溶解在的二甲基甲酰胺(DMF)中，搅拌30-40分钟;
2)称取对苯二甲酸(H2BDC)溶解在DMF中，搅拌15-25分钟后，逐滴加入2-10mL的冰醋酸;
3)将上述两溶液混合并搅拌20-30分钟，使混合均匀;
4)转入有聚四氟乙烯内衬的反应釜中，在120-130℃温度下，密封反应24-30h;
5)反应结束后，将反应釜自然冷却到室温，倾倒出上清液，离心得到白色固体物质，然后用无水乙醇浸泡洗涤4-6天，每天更换3-4次乙醇溶液;-50～-80℃冷冻干燥2-5小时后，得到UiO-66材料。
优选的，
步骤1)中，ZrCl4的质量为0.318-1.59g，DMF的体积为9.4-47mL
步骤2)中，H2BDC的质量为0.204-1.02g，DMF的体积为9.4-47mL，冰醋酸的体积为2-10mL。
本发明另外提供一种利用上述材料净化含硒废水的方法，所述方法包括：
1)调节含硒废水的pH值，然后将吸附剂UiO-66金属有机框架材料投入到含硒废水的反应容器中;
2)使吸附剂和含硒废水充分混合;
3)吸附达到平衡后，采用过滤的方法，分离UiO-66金属有机框架材料，即可得到澄清的待测溶液，即去硒的净化水：
其中：所述吸附剂为UiO-66金属有机框架材料。
所述的UiO-66金属有机框架材料净化含硒废水的方法，
步骤1)中，含硒废水浓度控制在1-120mg/L;用氢氧化钠或硝酸调节废水的pH值为5～7;吸附剂UiO-66系列金属有机框架材料的投加量为0.1～1.0g/L;
步骤2)中，充分混合吸附剂和含硒废水温度控制在15-35℃，振荡反应器的速度为150-250rpm/min，反应时间为1.5-24h;
步骤3)中分离的方法，采用过滤的方法分离UiO-66金属有机框架材料。
所述的UiO-66金属有机框架材料用于净化含硒废水的用途，主要应用于净化废水中的硒，包括含硒废水的硒酸根和亚硒酸根离子。
本发明与现有技术相比，具有如下的优点：
(1)本发明提供的UiO-66金属有机框架材料稳定性高(在水中可稳定存在，热解温度高达400℃);
(2)本发明提供的UiO-66金属有机框架材料比表面积大(1171m2/g)，有利于快速接触水体中的硒离子，缩短了吸附平衡所需的时间，吸附速率快;

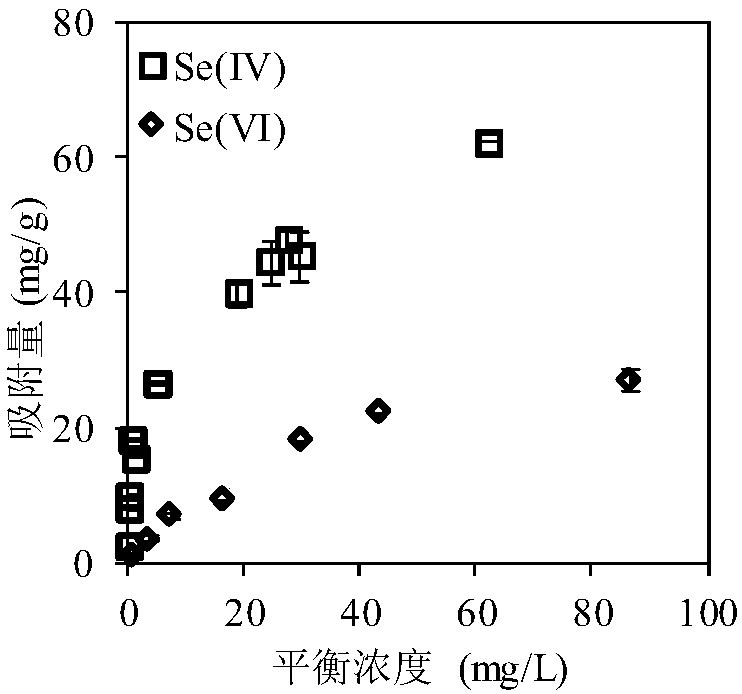

(3)本发明提供的UiO-66金属有机框架材料对硒的吸附容量大，净化效率高：UiO-66材料对于亚硒酸和硒酸的饱和吸附量分别可达59.9mg/g和37.3mg/g(以硒计)。
(4)该技术所使用材料吸附污染物后，材料易通过过滤手段，在短时间内从水体分离回用，回用时净化效果基本不受影响;解吸后的硒易回收利用。既完成废水处理，又实现硒的回收利用，一举两得。因此，UiO-66金属有机框架材料在硒的净化方面具有广阔的应用前景。
