申请日2016.05.26
公开(公告)日2016.12.07
IPC分类号C02F1/00
摘要
本实用新型提供的污水沟固体杂质清除装置，它包括有安装在污水沟前段池边地面上的清理提升架，清理提升架底部一侧延伸至污水沟内，清理提升架顶部向一侧延伸形成有排污口，排污口下方的地面上设置于有收集推车，清理提升架两侧设有由若干块提升链板首尾铰接形成的提升链，两侧相应的链板之间通过承杆连接同步运转，每条承杆上均设有若干条由金属丝制成的捞勾，相邻承杆上的捞勾错位交叉插接;清理提升架顶部设有带动链板运转的驱动装置。采用本方案后的结构简单、操作方便、去除杂质效果好。

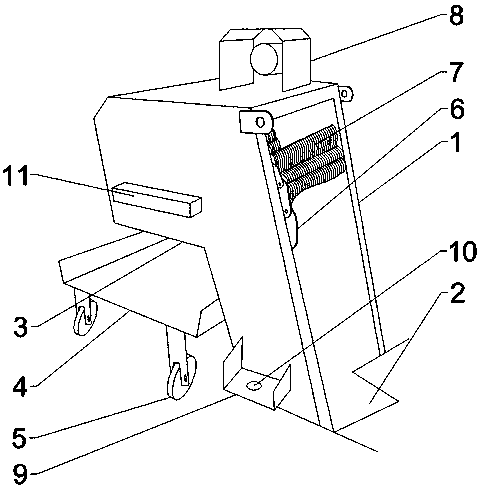

摘要附图
权利要求书
1.污水池固体杂质清除装置，其特征在于：它包括有安装在污水沟(2)前段池边地面上的清理提升架(1)，清理提升架(1)底部一侧延伸至污水沟(2)内，清理提升架(1)顶部向一侧延伸形成有排污口(3)，排污口(3)下方的地面上设置于有收集推车(4)，清理提升架(1)两侧设有由若干块提升链板(6)首尾铰接形成的提升链，两侧相应的链板(6)之间通过承杆连接同步运转，每条承杆上均设有若干条由金属丝制成的捞勾(7)，相邻承杆上的捞勾(7)错位交叉插接;清理提升架(1)顶部设有带动链板(6)运转的驱动装置(8)，清理提升架(1)底部两侧设有吊座(9)，吊座(9)呈U形，槽口向上，槽底设有吊孔(10)。
2.根据权利要求1所述的污水池固体杂质清除装置，其特征在于：收集推车(4)包括有由金属平板制成的承托平台，承托平台两侧向外上方倾斜折弯形成限位边，承托平台底部设有行走轮(5)，承托平台一端设有推杆。
3.根据权利要求1所述的污水池固体杂质清除装置，其特征在于：排污口(3)上方的清理提升架(1)上设有调节链板(6)松紧用的张紧座(11)。
说明书
污水池固体杂质清除装置
技术领域
本实用新型涉及污水处理技术领域，尤其是指污水池固体杂质清除装置。
背景技术
生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水,是指各种形式的无机物和有机物的复杂混合物，包括漂浮和悬浮的大小固体颗粒;胶状和凝胶状扩散物等等;在进行处理前要将这类固体类杂质先去除，现有都是采用挡栅式的结构，这种结构在固体杂质较多时容易堵塞。
发明内容
本实用新型的目的在于克服现有技术的不足，提供一种结构简单、操作方便、连续去除杂质效果好的污水池固体杂质清除装置。
为实现上述目的，本实用新型所提供的技术方案为：污水沟固体杂质清除装置，它包括有安装在污水沟前段池边地面上的清理提升架，清理提升架底部一侧延伸至污水沟内，清理提升架顶部向一侧延伸形成有排污口，排污口下方的地面上设置于有收集推车，清理提升架两侧设有由若干块提升链板首尾铰接形成的提升链，两侧相应的链板之间通过承杆连接同步运转，每条承杆上均设有若干条由金属丝制成的捞勾，相邻承杆上的捞勾错位交叉插接;清理提升架顶部设有带动链板运转的驱动装置，清理提升架底部两侧设有吊座，吊座呈U形，槽口向上，槽底设有吊孔。
所述的收集推车包括有由金属平板制成的承托平台，承托平台两侧向外上方倾斜折弯形成限位边，承托平台底部设有行走轮，承托平台一端设有推杆。
所述的排污口上方的清理提升架上设有调节链板松紧用的张紧座。
本实用新型在采用上述方案后，动力机构带动链板运转，在链板运转时通过捞勾将污水池内的固体杂质带起，当链板行至排污口并向下回转时，固体杂质在自重作用下掉至推车上，然后由推车统一推出处理;采用本方案后的结构简单、操作方便、去除杂质效果好。
