申请日2016.01.28
公开(公告)日2016.04.27
IPC分类号B01D33/15
摘要
本发明涉及一种用于缫丝废水的过滤装置，包括外筒体和滚筒，所述滚筒在电机的带动下可转动的安装在所述外筒体的内部，在所述滚筒的顶部设有用于注入废水的入口，所述滚筒的底部开口内设有用于将废水中较大颗粒物过滤掉的滤板，该滤板为向上凸起的拱形状，并且所述滚筒的侧壁对应所述滤板的位置处设有一圈可以将大颗粒物甩入到所述外筒体内的排渣孔。本发明的有益效果是：由于大颗粒物不会累积在滤板上，及时从滤板脱离掉，因此大颗粒物不容易将滤板堵塞，使得过滤工作可以持续进行，提高了过滤工作的整体效率。

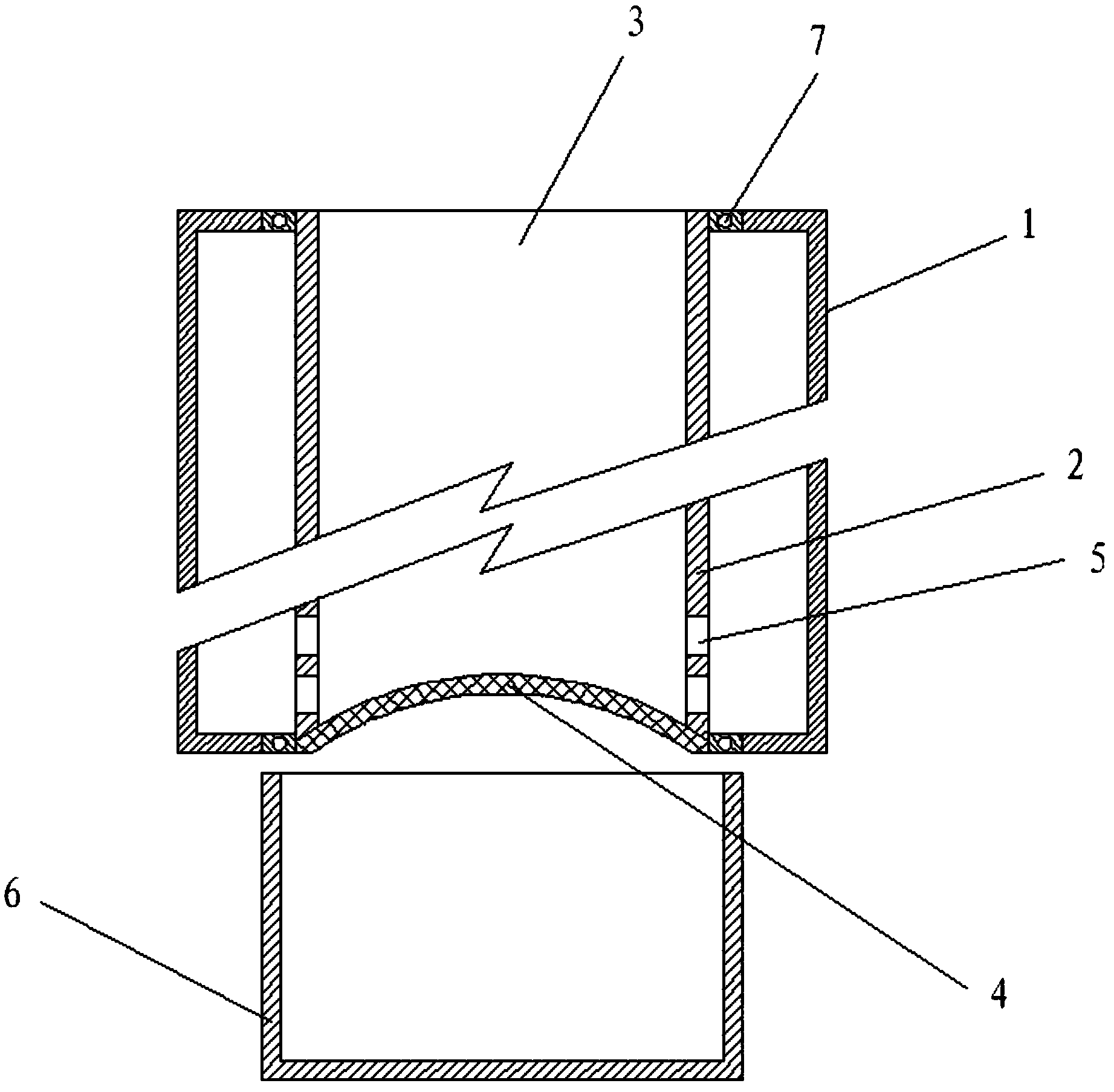

1.一种用于缫丝废水的过滤装置，其特征在于，包括外筒体(1)和滚筒(2)，所述滚筒(2)在电机的带动下可转动的安装在所述外筒体(1)的内部，在所述滚筒(2)的顶部设有用于注入废水的入口(3)，所述滚筒(2)的底部开口内设有用于将废水中较大颗粒物过滤掉的滤板(4)，该滤板(4)为向上凸起的拱形状，并且所述滚筒(2)的侧壁对应所述滤板(4)的位置处环绕有可以将大颗粒物甩入到所述外筒体(1)内的排渣孔(5)。
2.根据权利要求1所述的过滤装置，其特征在于，还包括用于将过滤后的废水收集起来的废水池(6)，所述废水池(6)处于所述滤板(4)的下方。
3.根据权利要求1所述的过滤装置，其特征在于，所述排渣孔(5)设置为圆孔，且从上到下设有多层。
4.根据权利要求1至3任一所述的过滤装置，其特征在于，所述滚筒(2)通过轴承(7)可转动的安装在所述外筒体(1)的内部。
说明书
一种用于缫丝废水的过滤装置
技术领域
本发明涉及缫丝废水处理领域，具体涉及一种用于缫丝废水的过滤装置。
背景技术
废水处理是缫丝工艺中必须要完成的一个工艺，而废水处理的首要阶段一般是先做过滤处理，将废水中的大颗粒物去除掉，以便后续废水处理工艺的进行。现有对废水的过滤一般都是直接将废水经过滤板来完成，上述过滤方式中大颗粒物很容易将滤板堵塞，使得过滤无法进行，因而需要经常不断的清理滤板，导致过滤工作的整体效率较低。
发明内容
综上所述，为了克服现有技术的不足，本发明所要解决的技术问题是提供一种用于缫丝废水的过滤装置。
本发明解决上述技术问题的技术方案如下：一种用于缫丝废水的过滤装置，包括外筒体和滚筒，所述滚筒在电机的带动下可转动的安装在所述外筒体的内部，在所述滚筒的顶部设有用于注入废水的入口，所述滚筒的底部开口内设有用于将废水中较大颗粒物过滤掉的滤板，该滤板为向上凸起的拱形状，并且所述滚筒的侧壁对应所述滤板的位置处环绕有可以将大颗粒物甩入到所述外筒体内的排渣孔。
本发明的有益效果是：废水通过拱形状滤板的过程中，大颗粒物在自身 的重力下会向滚筒的侧壁滚动，伴随着滚筒的转动大颗粒物在离心力的作用下会从排渣孔甩入到外筒体内，从而实现废水的过滤。由于大颗粒物不会累积在滤板上，及时从滤板脱离掉，因此大颗粒物不容易将滤板堵塞，使得过滤工作可以持续进行，提高了过滤工作的整体效率。
进一步，还包括用于将过滤后的废水收集起来的废水池，所述废水池处于所述滤板的下方。
采用上述进一步技术方案的有益效果为：通过废水池将废水收集起来，以便后续废水处理工艺的进行。
进一步，所述排渣孔设置为圆孔，且从上到下设有多层。
采用上述进一步技术方案的有益效果为：从上到下设有多层排渣孔，以便不同质量的大颗粒物从排渣孔甩入到外筒体内。
进一步，所述滚筒通过轴承可转动的安装在所述外筒体的内部。
