申请日2015.06.03
公开(公告)日2015.10.07
IPC分类号B64D11/02
摘要
本实用新型涉及技飞机配件术领域，尤其涉及一种飞机废水存储箱，包括圆柱形的箱体，所述箱体的顶部设置有用于安装密封盖的密封口，所述密封口下侧设置有液位测量仪，所述密封口的侧面设置有与所述箱体内部连通的废水入口、真空管连接口，所述箱体的底部为漏斗状，该漏斗状底部设置有排污口，所述箱体的圆周侧面设置有若干条滚筋，本实用新型结构科学，利用真空负压将废水排入存储箱，废水排出方便。

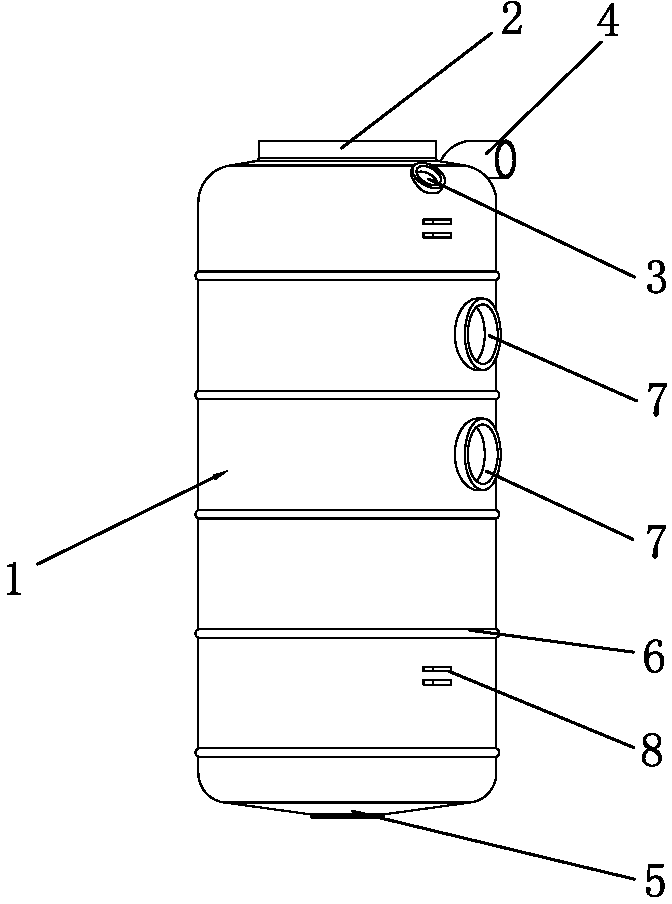

摘要附图
权利要求书
1.飞机废水存储箱，其特征在于：包括圆柱形的箱体(1)，所述箱体(1)的顶部设置有用于安装密封盖的密封口(2)，所述密封口(2)下侧设置有液位测量仪，所述密封口(2)的侧面设置有与所述箱体(1)内部连通的废水入口(3)、真空管连接口(4)，所述箱体(1)的底部为漏斗状，该漏斗状底部设置有排污口(5)，所述箱体(1)的圆周侧面设置有若干条滚筋(6)。
2.根据权利要求1所述的飞机废水存储箱，其特征在于：所述箱体(1)的侧面设置有两个清洗口(7)，所述两个清洗口(7)沿上下方向竖直布置。
3.根据权利要求1所述的飞机废水存储箱，其特征在于：所述密封口(2)、废水入口(3)、排污口(5)处均设置有连接法兰。
4.根据权利要求1所述的飞机废水存储箱，其特征在于：所述箱体(1)的侧面设置有用于连接飞机机体的连接块(8)。
说明书
飞机废水存储箱
技术领域
本实用新型涉及飞机配件技术领域，特别是涉及一种飞机废水存储箱。
背景技术
飞机飞行过程中，飞机上的人员产生大量的废水，这些废水需要收集起来，待飞机落地后通过污水车转运处理。在现有技术中，这些废水装在一个水箱中，其结构设计不合理，使得将废水排入、排出水箱都比较麻烦。
发明内容
本实用新型的目的在于针对现有技术的不足，而提供一种飞机废水存储箱，其结构科学，利用真空负压将废水排入存储箱，废水排出方便。
本实用新型解决其技术问题所采用的技术方案是：一种飞机废水存储箱，其包括圆柱形的箱体，所述箱体的顶部设置有用于安装密封盖的密封口，所述密封口下侧设置有液位测量仪，所述密封口的侧面设置有与所述箱体内部连通的废水入口、真空管连接口，所述箱体的底部为漏斗状，该漏斗状底部设置有排污口，所述箱体的圆周侧面设置有若干条滚筋。
进一步的，所述箱体的侧面设置有两个清洗口，所述两个清洗口沿上下方向竖直布置。
进一步的，所述密封口、废水入口、排污口处均设置有连接法兰。
进一步的，所述箱体的侧面设置有用于连接飞机机体的连接块。
本实用新型的有益效果是：一种飞机废水存储箱，其包括圆柱形的箱体，所述箱体的顶部设置有用于安装密封盖的密封口，所述密封口下侧设置有液位测量仪，所述密封口的侧面设置有与所述箱体内部连通的废水入口、真空管连接口，所述箱体的底部为漏斗状，该漏斗状底部设置有排污口，所述箱体的圆周侧面设置有若干条滚筋，本实用新型结构科学，利用真空负压将废水排入存储箱，废水排出方便。
