申请日2014.03.20
公开(公告)日2014.08.06
IPC分类号C02F1/06
摘要

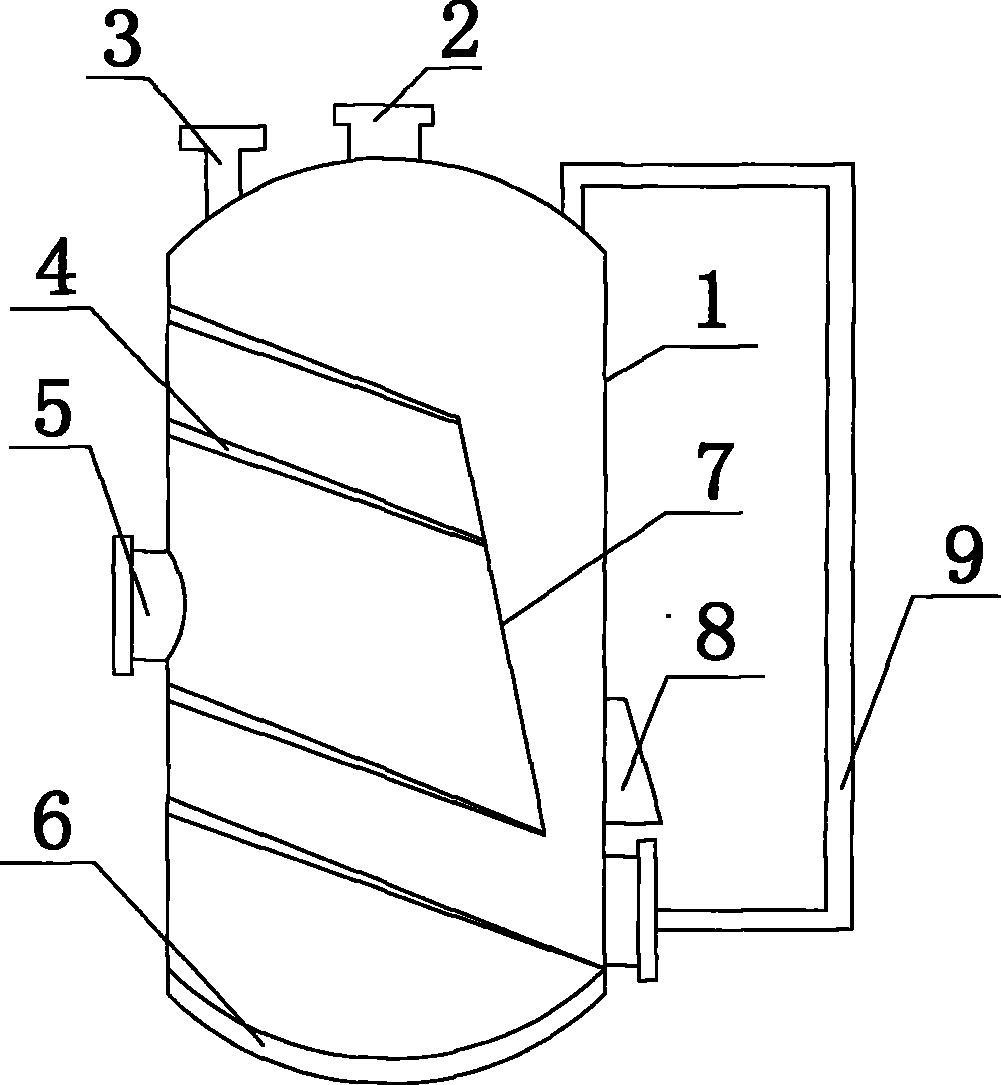

本实用新型公开了一种油脂废水零排放系统的废水闪蒸罐，包括外壳、人孔口、加热板、蒸馏板、排放槽、废物出口、水汽流失管、加料口、排气口，所述人孔口设置于所述外壳的一侧中部，所述加热板设置于所述外壳的底部，所述蒸馏板包括多个，分别设置于所述外壳内，且上下设置，所述蒸馏板的一端与所述排放槽连接，最底部的所述蒸馏板与所述水汽流失管的一端连接，所述水汽流失管的另一端与所述外壳的项部连接，所述外壳的顶部靠近边缘处设置有加料口，其中部设置有排气口。本实用新型通过设置一种油脂废水零排放系统的废水闪蒸罐，通过回收蒸汽，得到二次利用，节约了资源;本实用新型具有结构简单、性能稳定和使用寿命较长的优点。
权利要求书
1.一种油脂废水零排放系统的废水闪蒸罐，其特征在于：包括外壳、人孔口、 加热板、蒸馏板、排放槽、废物出口、水汽流失管、加料口、排气口，所 述人孔口设置于所述外壳的一侧中部，所述加热板设置于所述外壳的底部， 所述蒸馏板包括多个，分别设置于所述外壳内，且上下设置，所述蒸馏板 的一端与所述排放槽连接，最底部的所述蒸馏板与所述水汽流失管的一端 连接，所述水汽流失管的另一端与所述外壳的顶部连接，所述外壳的顶部 靠近边缘处设置有加料口，其中部设置有排气口。
2.根据权利要求1所述的一种油脂废水零排放系统的废水闪蒸罐，其特征在 于：每个所述蒸馏板倾斜15—89°设置。
说明书
一种油脂废水零排放系统的废水闪蒸罐
技术领域
本实用新型涉及一种废水闪蒸罐，尤其涉及一种油脂废水零排放系统的废 水闪蒸罐。
背景技术
在油脂浸出的工艺过程中，混合油的蒸发和气提是油脂浸出生产中的一个 重要环节，它对浸出毛油的质量和浸出生产中的蒸汽消耗起着决定作用。而混 合油处理所消耗蒸汽量占整个浸出生产蒸汽消耗的比例很大，因此，在有效脱 除混合油中溶剂的前提下，最大程度地减少蒸汽消耗量，在混合油处理工序中 备受重视。
目前工业生产中，油脂混合油蒸发和气提蒸汽消耗很大，使用的蒸汽均没 有考虑回收利用，对生产成本，工作条件和环境保护不利。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种油脂废水零排放系 统的废水闪蒸罐。
本实用新型通过以下技术方案来实现上述目的：
本实用新型包括外壳、人孔口、加热板、蒸馏板、排放槽、废物出口、水 汽流失管、加料口、排气口，所述人孔口设置于所述外壳的一侧中部，所述加 热板设置于所述外壳的底部，所述蒸馏板包括多个，分别设置于所述外壳内， 且上下设置，所述蒸馏板的一端与所述排放槽连接，最底部的所述蒸馏板与所 述水汽流失管的一端连接，所述水汽流失管的另一端与所述外壳的顶部连接， 所述外壳的项部靠近边缘处设置有加料口，其中部设置有排气口。
进一步，每个所述蒸馏板倾斜15—89°设置。
本实用新型的有益效果在于：
本实用新型通过设置一种油脂废水零排放系统的废水闪蒸罐，通过回收蒸 汽，得到二次利用，节约了资源;本实用新型具有结构简单、性能稳定和使用 寿命较长的优点。
