申请日2014.03.12
公开(公告)日2014.08.27
IPC分类号F25B39/02
摘要

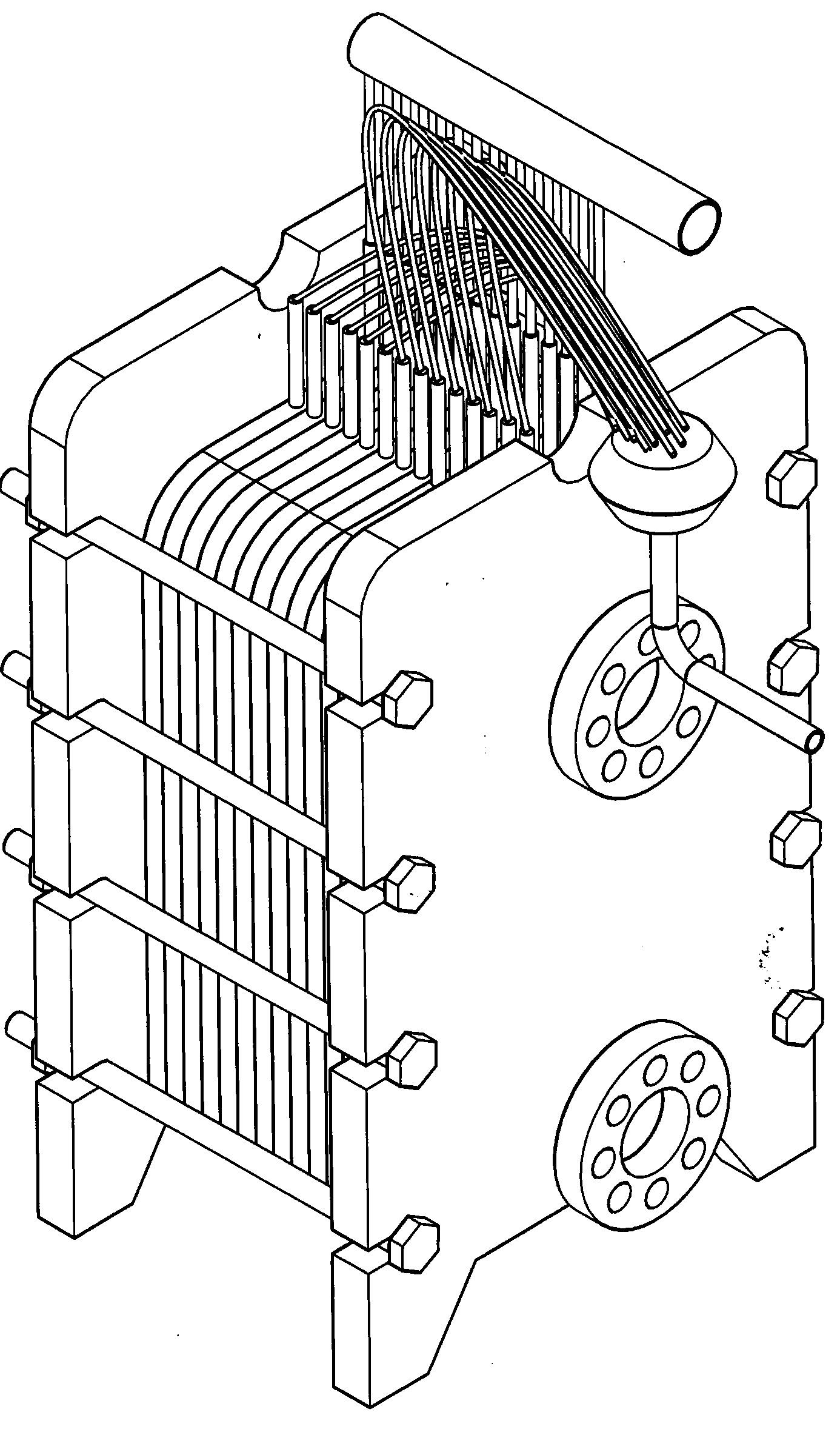

一种可拆式直接蒸发板式污水换热器，包括金属吹胀蒸发换热板、非金属密封隔板、金属框架板、固定螺栓、分路器、分液毛细管、回气分管、回气管。所述金属吹胀蒸发换热板装在非金属密封隔板的板框中，根据换热能力设定若干片金属吹胀蒸发换热板进行组合，若干个金属吹胀蒸发换热板，被若干个非金属密封隔板隔离固定，最外侧用金属框架板夹紧并用长固定螺栓固定成一整体。所述制冷剂的分路器通过分液毛细管分别连接金属吹胀蒸发换热板并与管形制冷剂通道连通。回气分管一端分别连接金属吹胀蒸发换热板，另一端连接回气管。本实用新型具有可直接使制冷剂与污水换热，体积小、换热效率高、不腐蚀、不堵塞、不挂垢、可逆向冲洗、可拆解清理的优点。
权利要求书
1.一种可拆式直接蒸发板式污水换热器，包括金属吹胀蒸发换热板(1)、非金属密封隔板(2)、金属框架板(3)、固定螺栓(4)、分路器(6)、分液毛细管(5)、回气分管7)、回气管(8),其特征在于所述的非金属密封隔板(2)为硬橡胶制成的异形板框，所述金属吹胀蒸发换热板(1)为纳米防腐导热材料涂敷的金属吹胀蒸发换热板，其结构为双层金属板(14)中形成管形制冷剂通道(13)的一种金属换热板，金属吹胀蒸发换热板(1)装在非金属密封隔板(2)的板框中，根据需要设定若干片金属吹胀蒸发换热板进行组合，若干个金属吹胀蒸发换热板(1)，被若干个非金属密封隔板(2)隔离固定，最外侧用金属框架板(3)夹紧并用长固定螺栓(4)固定成一整体，制冷剂的分路器(6)通过分液毛细管(5)分别连接金属吹胀蒸发换热板(1)并与管形制冷剂通道(13)连通，回气分管(7)一端分别连接金属吹胀蒸发换热板(1)，另一端连接回气管(8)。
2.所述的根据权利要求1所述的一种可拆式直接蒸发板式污水换热器，其特征在于金属框架板(3)的两侧架板上分别设有污水进口法兰接口(10)、反冲洗进口法兰接口(9)和反冲洗出口法兰接口(11)及污水出口法兰接口(12)。
说明书
一种可拆式直接蒸发板式污水换热器
技术领域
本实用新型涉及污水源热泵用板式换热器，特别是涉及一种新型可拆式直接蒸发板式污水换热器。
背景技术
目前，节能减排任务紧迫，而节能减排效果最突出的项目是对浪费最大的热能的回收，特别是利用专用热泵系统对原生污水热能的回收，意义非常重大。现实中，如何能更安全可靠地，更多更快地将热能从热污水中提取，是节能环保领域的热门课题。为了解决污水的腐蚀、脏堵、结垢等问题，以往污水换热器往往采用宽流道间接换热的大型换热器，这些换热器体型大，由于承压能力低，往往不能使制冷剂直接在换热器中蒸发吸热，要通过载冷剂二次换热而影响效率，同时遇脏堵不能拆洗。而一般的体型小的板式换热器，其迷宫式流道不适合走污水，而且可拆式的板式换热器承压能力低，不能直接蒸发换热，而钎焊板式换热器虽然可以直接蒸发，但不能拆洗，同样其流道不适合污水通过，同时也无法做防腐处理。
实用新型内容
本实用新型要解决的技术问题是，提供一种体积小，可拆解，可直接通制冷剂蒸发换热，具有换热效率高，承压能力强，防堵，防冻，抗腐蚀，可反冲洗，组装方便的新型可拆式直接蒸发板式污水换热器。
采用的技术方案是：
一种可拆式直接蒸发板式污水换热器，包括金属吹胀蒸发换热板、非金属密封隔板、金属框架板、固定螺栓、分路器、分液毛细管、回气分管、回气管。所述的非金属密封隔板为硬橡胶制成的异形板框，所述金属吹胀蒸发换热板为纳米防腐导热材料涂敷的金属吹胀蒸发换热板，其结构为双层金属板中形成管形制冷剂通道的一种金属换热板，金属吹胀蒸发换热板装在非金属密封隔板的板框中，根据需要设定若干片金属吹胀蒸发换热板进行组合，若干个金属吹胀蒸发换热板，被若干个非金属密封隔板隔离固定，最外侧用金属框架板夹紧并用长固定螺栓固定成一整体。所述制冷剂的分路器通过分液毛细管分别连接金属吹胀蒸发换热板并与管形制冷剂通道连通。所述回气分管一端分别连接金属吹胀蒸发换热板，另一端连接回气管。
上述的金属框架板的两侧架板上分别设有污水进口法兰接口、反冲洗进口法兰接口和反冲洗出口法兰接口及污水出口法兰接口。
本实用新型的优点是：
1、由于采用金属吹胀蒸发换热板涂以防腐导热材料，则具有导热好，不腐蚀，换热面积大，可防脏物缠绕，内部承压高(25MPa以上)，可直接通制冷剂蒸发吸热等特性;
2、组装后，污水流道顺畅，又可产生圆管横流的最佳流动换热效果，同时又不易堵塞、不挂垢、可逆向冲洗;
3、外型小，可拆卸，必要时可拆解清理内部。
