申请日2014.04.24
公开(公告)日2014.11.05
IPC分类号C02F1/44; C02F9/04
摘要
本实用新型公开了一种含镍废水三级反渗透处理系统，它包括：通过管路依次相连的原水箱(1)、机械过滤器(3)、活性炭过滤器(4)、精密过滤器(5)、保安过滤器(6)、超滤装置(8)、一级高压泵(9)、一级反渗透装置(10)、中间水箱(11)、二级高压泵(12)、PH调节装置(13)、二级反渗透装置(14)、二级水箱(15)、三级高压泵(16)、三级反渗透装置(17)和纯水箱(18)。本实用新型结构设计合理，具有纯化效率高、产量大、操作使用方便、全自动控制、出水质量稳定等优点。经本实用新型的所制纯水的电导率可在5μS/cm以下，电镀镍浓缩倍数达到1000倍。不但回收废水中有用的资源水和硫酸镍，而且可减少污染物的排放，应用范围广泛。
权利要求书
1.一种含镍废水三级反渗透处理系统，其特征在于，它包括：通过管路依次相连的原水箱(1)、机械过滤器(3)、活性炭过滤器(4)、精密过滤器(5)、保安过滤器(6)、超滤装置(8)、一级高压泵(9)、一级反渗透装置(10)、中间水箱(11)、二级高压泵(12)、PH调节装置(13)、二级反渗透装置(14)、二级水箱(15)、三级高压泵(16)、三级反渗透装置(17)和纯水箱(18)。
2.根据权利要求1所述的含镍废水三级反渗透处理系统，其特征在于，所述的原水箱(1)和机械过滤器(3)之间设有原水增压泵(2);所述的保安过滤器(6)和超滤装置(8)之间设有加压泵(7)。
3.根据权利要求1所述的含镍废水三级反渗透处理系统，其特征在于，所述的保安过滤器(6)的出水口连接清洗泵，清洗泵连接清洗箱，清洗箱连接一级反渗透装置(10)。
4.根据权利要求1所述的含镍废水三级反渗透处理系统，其特征在于，所述的中间水箱(11)连接PH调节装置(13)。
5.根据权利要求1至4任一项所述的含镍废水三级反渗透处理系统，其特征在于，所述的精密过滤器(5)的滤芯为精度为5μ-15μ的滤芯，所述保安过滤器(6)的滤芯为精度为0.5μ-2μ的滤芯。
6.根据权利要求5所述的含镍废水三级反渗透处理系统，其特征在于，所述三级反渗透装置(17)中的三级反渗透膜组件包括反渗透膜，调节阀电导仪、指示灯、压力表、流量计和配电箱。
说明书
一种含镍废水三级反渗透处理系统
技术领域
本实用新型涉及一种废水处理装置，具体涉及一种含镍废水三级反渗透处理系统，属于工业废水处理技术领域。
背景技术
电镀生产中含镍废水主要来自镀槽翻洗缸角退镀液、化学液、废镀液等，镀镍槽液使用时间长后，铁、铜、锌等离子会积累，另外某些有机添加剂也会破坏而失掉，从而引起镀层的各种质量问题。由于镍资源比较宝贵，大多数电镀厂都尽可能净化回用，而且镍的化合物能刺激人体的精氨酶、羧化酶，引起各种炎症，伤害心肌和肝脏，同时镍还是一种致癌物质，因此探索一种有效而又高效经济的含镍肥水处理方法，对环境保护意义重大，膜分离技术作为一门高新技术，因其分离高效、节能、无二次污染、操作方便、占地面积少等优点，逐渐在电镀废水处理中得到广泛应用。
发明内容
发明目的：本实用新型的目的是针对现有二级反渗透含镍废水处理回用系统的不足，研发设计一种含镍废水三级反渗透处理系统，该系统设备成套性好、自动化程度高，可操作性强，能够代替现有的电解法，电渗析法，电解法，RO膜法或催化法，实现电镀镍废水的在线回用，闭路循环处理的装置。
技术方案：为了实现以上目的，本实用新型采取的技术方案如下：

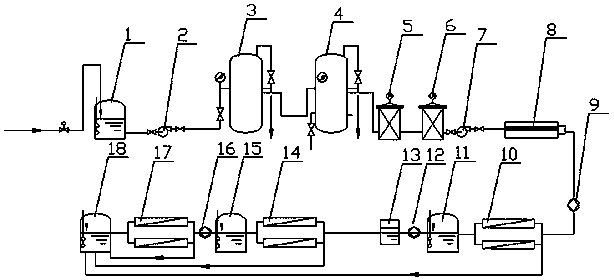

一种含镍废水三级反渗透处理系统，它包括：通过管路依次相连的原水箱、机械过滤器、活性炭过滤器、精密过滤器、保安过滤器、超滤装置、一级高压泵、一级反渗透装置、中间水箱、二级高压泵、PH调节装置、二级反渗透装置、二级水箱、三级高压泵、三级反渗透装置和纯水箱。
其中，原水箱的出水口连接原水增压泵的进水口、原水增压泵出水口连接机械过滤器的进水口、机械过滤器出水口连接活性炭过滤器的进水口、活性炭过滤器出水口连接精密过滤器的进水口、精密过滤器出水口连接保安过滤器的进水口、保安过滤器出水口连接加压泵的进水口、加压泵出水口连接超滤装置的进水口、超滤装置的出水口连接一级高压泵的进水口、一级高压泵出水口连接一级反渗透装置的进水口、一级反渗透装置淡水出水口连接纯水箱的进水口、浓水出水连接中间水箱、中间水箱出水口连接二级高压泵的进水口、二级高压泵出水口连接PH调节装置的进水口、PH调节装置出水口连接二级反渗透装置的进水口、二级反渗透装置淡水出水口连接纯水箱的进水口、浓水出水连接二级水箱、二级水箱出水口连接三级高压泵的进水口、三级高压泵出水口连接三级反渗透装置的进水口、三级反渗透装置淡水出水口连接纯水箱的进水口、浓水出水楼连接二级水箱。
作为优选方案，以上所述的含镍废水三级反渗透处理系统，所述的原水箱和机械过滤器之间设有原水增压泵;所述的保安过滤器和超滤装置之间设有加压泵。
作为优选方案，以上所述的含镍废水三级反渗透处理系统，所述的保安过滤器的出水口连接清洗泵，清洗泵连接清洗箱，清洗箱连接一级反渗透装置。
作为优选方案，以上所述的含镍废水三级反渗透处理系统，所述的中间水箱连接PH调节装置。
作为优选方案，以上所述的含镍废水三级反渗透处理系统，所述的精密过滤器的滤芯为精度为5μ-15μ的滤芯，所述保安过滤器的滤芯为精度为0.5μ-2μ的滤芯。
作为优选方案，以上所述的含镍废水三级反渗透处理系统，所述三级反渗透装置中的三级反渗透膜组件包括反渗透膜，调节阀电导仪、指示灯、压力表、流量计和配电箱。
以上所述的含镍废水三级反渗透处理系统，所述原水箱主要由箱体，开设在箱体上的进水管接口和出水口，所述进水管接口位于箱体上部，出水口设置在箱体下部。
以上所述的含镍废水三级反渗透处理系统，所述活性炭过滤器上的进水接管法兰连接进料口法兰，进料口法兰通过紧固螺栓连接在筒体的法兰上，筒体上法兰位于筒体上方，筒体内壁设有衬胶层，筒体内设有滤料级活性炭，滤料级活性炭底部设有布水帽隔板，布水帽隔板上设有布水帽，筒体底部设有筒体下法兰，筒体下法兰通过紧固螺栓连接下出水接管法兰。
有益效果：本实用新型和现有技术相比具有以下优点：
本实用新型提供的含镍废水三级反渗透处理系统，采用机械过滤器、活性炭净化器、精密过滤器、保安过滤器和三级反渗透共同完成该废水的处理系统，结构设计合理，具有成本低、设备占地小、纯化效率高、产量大、操作使用方便、全自动控制、出水质量稳定等优点。
经本实用新型的所制纯水的电导率可在5μS/cm以下，电镀镍浓缩倍数达到800倍。浓缩液和透过液均可回用，不但回收废水中有用的资源水和硫酸镍，而且可减少污染物的排放，具有重要的应用价值。
