申请日2013.12.19
公开(公告)日2015.06.24
IPC分类号C02F9/14
摘要
本发明属于防治水污染技术领域，本发明涉及一种利用万物归真、相互克制、自然演变及水与各种污染物质的物理特性进行有效治理水污染，达到人们所需要的良好水环境。为达到上述目的，将被污染的水源顺流至待渗池3内，待渗池3的水位渐渐升高，自然向较低位置的中水水槽10方向流动，经过滤水墙4、沙堆7过滤后再经过几道净化材料槽8，进行各种污染物质的去除，达到净化水污染的目的。净化污水而产生的污泥，由冲气系统剔除及清理疏通滤水墙4、沙堆7等，使得过滤材料使用时间长，同时气体的冲入，给水体增氧、微生物的不断繁殖、杜绝氨、氮等有害气体产生提供有利条件，达到了纯自然的有效的将污水转变成可以利用的再生水源。
权利要求书
1.一种污水处理模块技术，其特征在于，污水源(1)的下方安置有待渗池(3)，待渗池(3)的周围或一侧依次安置有滤水墙(4)、沙堆(7)、净化材料槽(8)、中水水槽(10)，沙堆(7)、净化材料槽(8)的项面有渐渐增厚的次生的淤泥层(5)、在淤泥层(5)上面种植有草坪(6)，中水水槽(10)底面安置有中水回收管(16)，沙堆(7)、净化材料槽(8)的内底部及中部安置一套、或多套充气管网(13)，每一道滤水墙(4)的一侧与之较平行安装有充气管网(12)，充气管网(12)、(13)是由多根管道串联或并联连接而成，每根管均开设多个通气孔，其末端均安装有自动排水口(15)，自动排水口(15)内安装有气堵(14)。动力系统包括太阳能(9)、蓄电池、自动定时启闭开关、气泵、聚气罐等。
2.根据权利要求书一所述，一种污水处理模块技术，其特征在于，沙堆(7)、净化材料槽(8)内底部、中部与底面(11)较平行安装的充气管网(13)，每一道滤水墙(4)的一侧与之较平行安装有充气管网(12)，充气管网(12)、(13)是由多跟管道串联或并联组装而成，每根管道均开有多个通气孔，其末端均安装有排水口(15)，排水口(15)内安装有气堵(14)。
3.根据权利要求书一所述，一种污水处理模块技术，其特征在于，污水源(1)底部排水口(2)的位置高于待渗池(3)，使得水流入待渗池(3)时易于形成较美观的喷泉或瀑布景观，即加大了被日光照射面积同时，给水体增氧提供便利条件。
4.根据权利要求书一所述，一种污水处理模块技术，其特征在于，沙堆(7)、净化材料槽(8)是用滤水墙(4)围堵成一定高度和所需要的形状，其内底部、中部安置的充气管网(12)、(13)在沙堆(7)、净化材料(8)内部充入气体，形成向上窜动的气流，可以将污水中被沙子间的缝隙过滤掉的淤泥渐渐带入至沙堆(7)的上表面，形成淤泥层(5)，淤泥层(5)上面种植有草坪等植物(6)，沙堆内放置有人工培植的和自然兹生的微生物，与滤水墙(4)较平行安装的充气管网(12)向沙堆内充气时，即有充气管网(13)充气时的清洗沙粒表面、疏通沙粒间的缝隙外，还具有对滤水墙(4)反冲洗、疏通作用。
5.根据权利要求书一所述，一种污水处理模块技术，其特征在于，根据污水中含有污染物质种类多少而设计安装多少道净化材料槽(8)，净化材料槽(8)的末端安置有中水水槽(10)，中水水槽(10)下端安装有回收管(16)，动力系统包括太阳能(9)、蓄电池、自动定时启闭开关、气泵、聚气罐等。
说明书
一种处理污水模块技术
技术领域：本发明属防治水污染技术领域
技术背景：进入二十一世纪以来，实施可持续发展战略已成为世界各个国家的共同选择， 而环境问题则是影响可持续发展战略能否顺利实施的关键因素之一。在我国诸多环境问题中， 水污染显得尤为突出和迫切，我国大部分地区和城市的淡水资源供水已收到水质恶化和水生 态系统破坏的威胁。具有关资料统计，全国废水年排放量为三百六十亿吨，其中城市污水80% 以上未经处理排入江河，城市水域90%以上污染严重，近50%城镇水源不符合饮用标准。全 国有七至八亿人口饮用污染超标水，具有关媒体报道，有多家厂、矿生产过程中将含有污染 物质的废水向地下深处排放，严重威胁地下水水质的安全。造成了今日的地下、地表水及耕 地立体式的污染，充分说明水质恶化的严重问题。纵观水中多种污染物质的源头多样性排放， 给环境及人们居住的家园带来严重的后果。无疑是各种污水经处理达标后再排放或回用过程 中，存在着污水处理工序复杂加之难以承受高昂的设备和日常维护费用，这些费用已接近或 超过生产的利润，使得这些工厂、矿主们不惜以违法的代价铤而走险，违规排放。
如何减轻或杜绝水污染的源头，价廉的污水处理设备、维护费用及有效的方法是关键。污 水处理过程简便、设备成本降到最低、维护费用最低。接近于大自然的、无副作用的、有效 的污水处理方法，逐一地被人们渐渐地开发出来并加以利用，也是人们能够接受的防治水环 境污染的有效方案之一。
发明内容;该发明是一种利用日光照射、空气侵蚀、微生物分解、植物吸收、臭氧解毒 去味等纯天然的自然水净化方法，在无副作用的状态下进行水处理净化过程，达到或超过其 它方法的治理水污染效果，

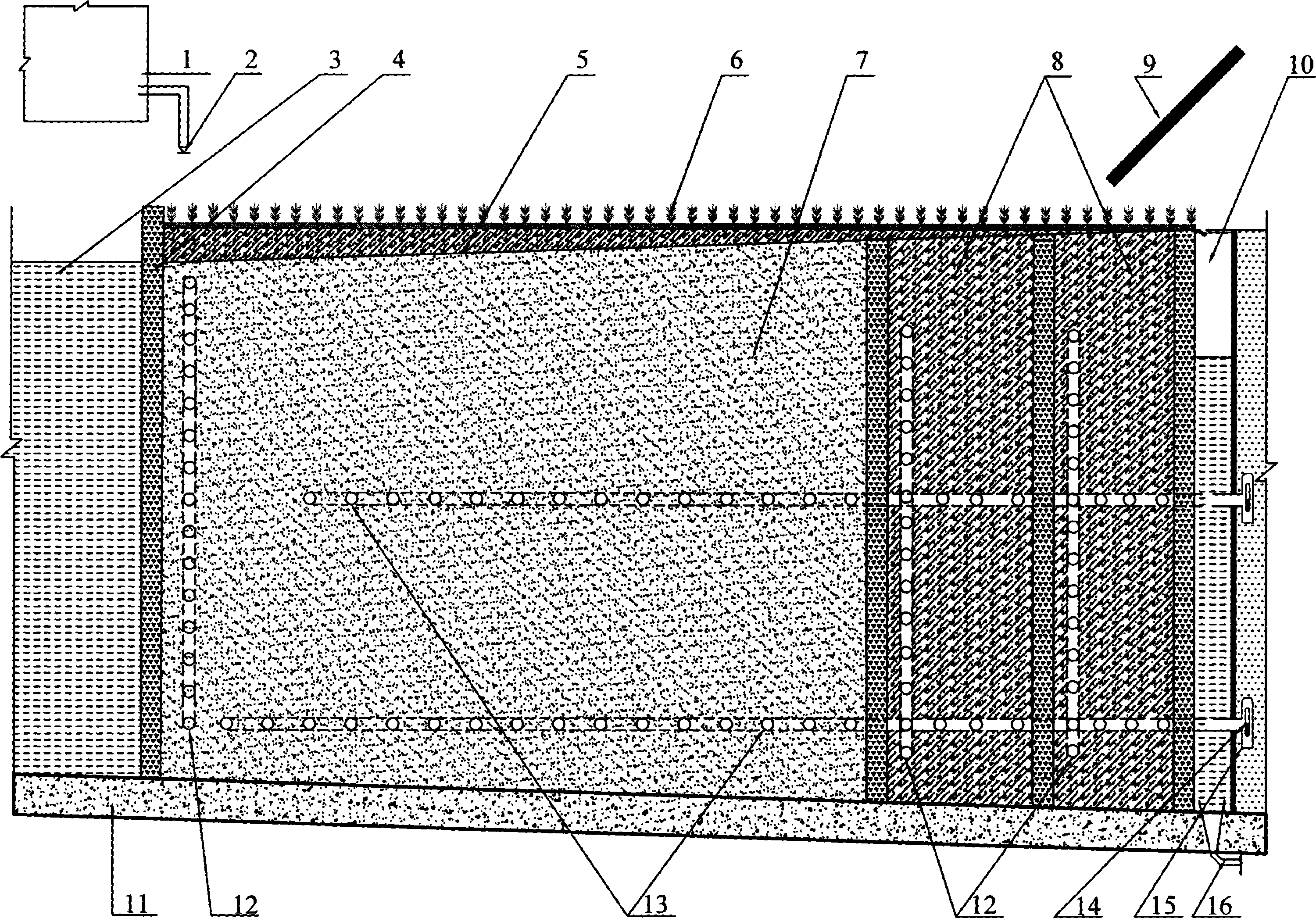

为达到上述目的，本发明主要装置如说明书附图所示，说明书附图为剖面图，1为污水水 源，2为待渗池，4为滤水墙，7为沙堆，8为净化材料槽，12、13为充气管网，16为中水回 收管，它们工作原理、相互作用及关系如下。将民用或工业已用水提升至污水水源1中，通 过安置在污水水源1外侧底部的节流阀2连通管道或水槽将水控制一定流量导流至待渗池3 中，待渗池3安置在沙堆7、净化材料槽8中间或一侧，沙堆7、净化材料槽8是用滤水墙4 将沙子和固体净化材料围堵成一定高度及所需要的形状，其底面11至水槽回收水孔16的方 向是有一定坡度，待渗池3与中水水槽10之间安置有沙堆7、净化材料槽8等设置，该设置 是根据污水中含有污染物质的总类多少而设置的多少道净化材料槽8，每一道净化材料槽8 里面放置净化材料均有不同，所要净化污染物质的种类也不同。当水进入待渗池3时，水位 渐渐增高，水自然向着水位较低位置的中水水槽10方向流动，当污水流经沙堆7沙粒间细小 缝隙时，可以将悬浮于污水中的固体细颗粒物分离出来，此时的污水是较清澈透明的，但还 是含有一些融于水中的污染物质，再经过一道或多道净化材料槽8逐一地将污水中的各种污 染物质吸附及分解剔除，从而达到净化水污染目的。污水经处理后转换成中水过程中，会产 生一定量的淤泥存留在沙堆7和净化材料槽8中的缝隙内，这些淤泥存留一定量时，会阻挡 水的流通，为此，在沙堆7、净化材料槽8内的底部或中部、设置安装了一或多道充气管网 13、12，充气管网12、13内的有压气体是由气泵将气体压缩冲入聚气罐中，聚气罐内聚集一 定量的有压气体，通过管道将气体输入充气管网12、13，向沙堆7、净化材料槽8内底部、 中部全面积地冲入气体，气体在沙堆7及净化材料槽8的底部及中部呈不规则气流在沙粒间 的缝隙中向上穿行，此有压气体向上窜动的同时，可以起到多种净化污水效果，(1)，疏通了 被淤泥等物迷堵的缝隙，水不间断地流通、渗透、过滤，各沙粒间互相碰动，洗净了粘滞于 沙粒周围的附着物。(2)，含有氧气的空气或臭氧在沙堆及净化材料内滞留时间长，为水体增 氧、污染物质的氧化、分解提供了充足时间，减少或防止氨、氮有害物质的生成，杜绝有味 气体产生。(3)，沙堆7及净化材料槽8的内部会自然产生大量微生物，加上人工培植的微生 物存活时间长、繁殖多，对水中的富营养物质净化起到至关重要的一环节。(4)，被沙体隔离 出来的淤泥及死掉的微生物尸体渐渐地被向上窜动的气流带出至沙体上表面，这些淤泥渐渐 增多形成淤泥层5，淤泥层5经过日光照射、气体侵入，风化后会演变成利于植物吸收的有机 肥料及透水性能较好的滤水层。种植在沙堆7、净化材料槽8上面的植物6的生长过程，具 有一定净化污水作用。安置在沙堆7、净化材料槽8底部充气管网13，是由多条管道有序排 列或并联或串联安装组成的，每一根管道均开设有多个通气孔向沙体内充气，当气泵间歇性 停止充气时，管网13内失去压力，管网外的水压力大过于管网9内的气压，水从通气孔渗透 进充气管道内，再次自动充气时，会影响气体排出，为此，在管网9的末端最低点安装了自 动排水口15，自动排水口15内安装有气堵14，气堵14的整体比重要比水的比重小，当进入 管网内的水水位高过气堵14时，气堵14随即向上移动，从而打开了排水口15，当有压气体 进入充气管网12、13内时，管网内的水较快速地从排水口15处自动排出后，气堵14自动回 到原位封闭了排水口15，阻止管网内的气体流出。充气管网12具有充气管网13的功能外， 还具有对滤水围墙4反冲洗作用。中水水槽10里的中水，通过回收管16进行回收，以备回 用或排放。
