申请日2013.08.26
公开(公告)日2014.03.26
IPC分类号C05F7/00; C05G1/00
摘要
本实用新型公开了一种以造纸污泥为原料生产有机肥的机械装置，该装置属于造纸污泥后处理领域，包括：污泥脱水机、污泥烘干机、破碎机、发酵池、掺混机;其特征是：污泥脱水机上设有造纸污泥进口、污水出口，污泥脱水机和污泥烘干机之间设有第一输送机，污泥烘干机和破碎机之间设有第二输送机，破碎机上设有复合氨基酸螯合微量元素进口、复合腐植酸螯合微量元素进口，破碎机和发酵池间设有第三输送机，发酵池上设有水进口、有机肥发酵剂进口、杀菌除臭剂进口，发酵池和掺混机间设有第四输送机，破碎机和掺混机间设有第五输送机，掺混机上设有成品出口。
权利要求书
1.一种以造纸污泥为原料生产有机肥的机械装置，包括：污泥脱水机(1)、污泥烘干机(2)、破碎机(3)、发酵池(4)、掺混机(5);其特征是：污泥脱水机(1)上设有造纸污泥进口(6)、污水出口(7)，污泥脱水机(1)和污泥烘干机(2)之间设有第一输送机(8)，污泥烘干机(2)和破碎机(3)之间设有第二输送机(9)，破碎机(3)上设有复合氨基酸螯合微量元素进口(10)、复合腐植酸螯合微量元素进口(11)，破碎机(3)和发酵池(4)间设有第三输送机(12)，发酵池(4)上设有水进口(13)、有机肥发酵剂进口(14)、杀菌除臭剂进口(15)，发酵池(4)和掺混机(5)间设有第四输送机(16)，破碎机(3)和掺混机(5)间设有第五输送机(17)，成品出口(18)。
2.根据权利要求1所述的一种以造纸污泥为原料生产有机肥的机械装置，其特征在于：所述的全部输送机为刮板输送机。
说明书
一种以造纸污泥为原料生产有机肥的机械装置
技术领域
本实用新型装置属于造纸污泥后处理领域，尤其涉及一种以造纸污泥为原料生产有机肥的机械装置。
背景技术
在造纸制浆过程中不可避免的要产生一些污水和污泥，污水可以送污水处理设备处理后回收利用或达标排放;产生的污泥在一般情况下，是将这些污泥通过脱水设备将污泥的含水率降低到一定标准或自然晾干后，运送至垃圾处理场进行填埋，该方法浪费大量人力、物力，还需占用大量土地，尤其在运输过程中：晴天尘土飞扬，雨天泥泞不堪气味难闻，在此过程中给厂区和道路造成污染，该方法显然不是好的处理方法。通过对造纸污泥的成分进行测定后发现，污泥中的含有一定量的有机质，重金属含量较低，适合进行资源化利用，为此，我们对造纸污泥的成分进行了大量的研究，开发了以造纸污泥为原料生产有机肥的工艺，通过这种处理方式变废为宝，充分发挥了造纸污泥的利用价值。该生产技术的优点是：充分利用生物能，污泥中有机物在发酵时，能自然产生高温放出热量，使小分子有机物分解，大分子有机物降解稳定化，生成有机肥料同时还达到污泥干化减容的目的，由于持续高温，杀死病原体和杂草种子，彻底使污泥无害化;由于污泥中富含氮、磷、钾等营养物质，经发酵后，极易于农作物吸收，如在肥料中添加适量的和氨基酸、腐殖酸螯合微量元素，即可得到养分全面的有机肥，可作基肥使用。该机械装置的优点是：使用通用设备、结构合理简单，可将造纸污泥进行无害化处理，能将造纸污泥变废为宝，消除污染，利国利民，既产生了一定的经济效益，又产生了巨大的社会效益。
发明内容
本实用新型主要解决的问题是提供一种以造纸污泥为原料生产有机肥的机械装置，该装置以污泥脱水机、污泥烘干机、破碎机、发酵池、掺混机为设备，以造纸污泥、有机肥发酵剂、杀菌除臭剂，复合氨基酸螯合微量元素、复合腐植酸螯合微量元素为原料，通过造纸污泥的脱水、烘干、破碎、发酵和复合氨基酸螯合微量元素、复合腐植酸螯合微量元素的掺混后制得成品。
本实用新型采用的技术方案是：

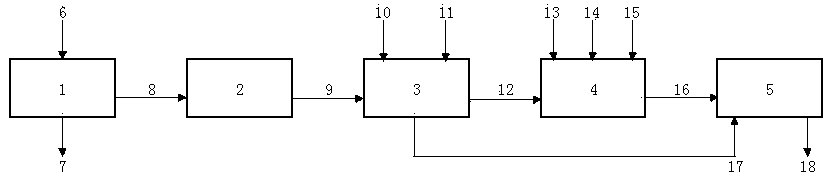

一种以造纸污泥为原料生产有机肥的机械装置，包括：污泥脱水机1、污泥烘干机2、破碎机3、发酵池4、掺混机5;其特征是：污泥脱水机1上设有造纸污泥进口6、污水出口7，污泥脱水机1和污泥烘干机2之间设有第一输送机8，污泥烘干机2和破碎机3之间设有第二输送机9，破碎机3上设有复合氨基酸螯合微量元素进口10、复合腐植酸螯合微量元素进口11，破碎机3和发酵池4间设有第三输送机12，发酵池4上设有水进口13、有机肥发酵剂进口14、杀菌除臭剂进口15，发酵池4和掺混机5间设有第四输送机16，破碎机3和掺混机5间设有第五输送机17，掺混机5上设有成品出口18。
本实用新型的进一步技术方案是：
所述的全部输送机为刮板输送机。
本实用新型的有益效果是：提供了一种以造纸污泥为原料生产有机肥的机械装置，该装置具有使用通用设备、结构合理简单，可将造纸污泥进行无害化处理，能将造纸污泥变废为宝，消除污染，生产出高质量的有机肥，既产生了一定的经济效益，又产生了巨大的社会效益。
