申请日2014.10.22
公开(公告)日2015.03.04
IPC分类号C02F103/16; C02F9/04
摘要

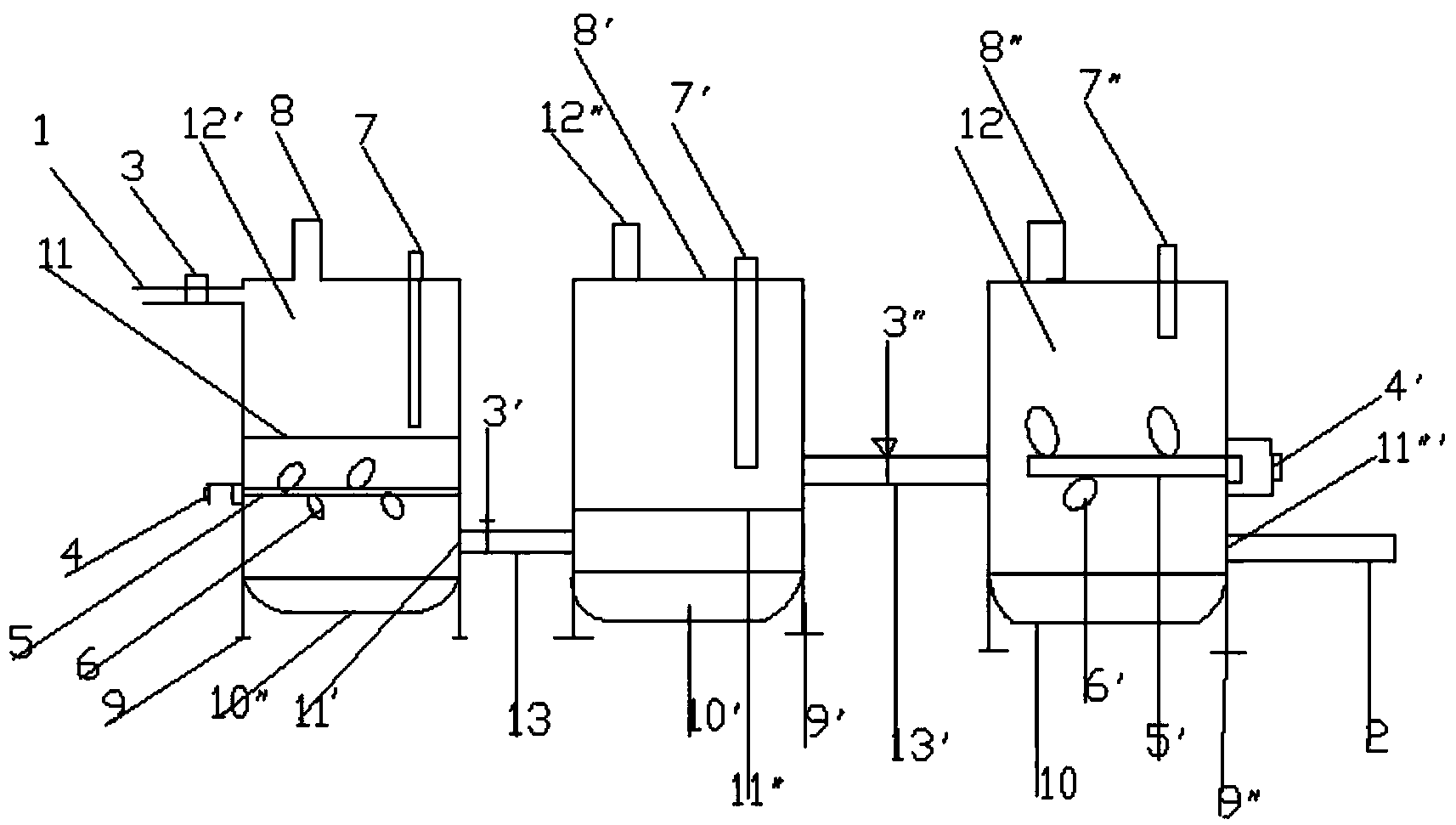

本实用新型公开了一种稀土废水回收处理装置，包括进液口、出液口、阀门、电机、转轴、搅拌叶、浮标、中和液入口、支架、回收槽、滤网、处理槽和连接管，所述阀门安装在进液口与处理槽的接口位置，所述转轴通过齿轮连接在电机上，所述搅拌叶交错焊接在转轴上，所述左边转轴位于两个滤网之间，电机位于处理槽的中部，所述左边处理槽滤网安装在处理槽的中上部，中间处理槽中滤网安装在连接管进液口的上部，所述中和液入口安装在处理槽的顶端。该稀土废水回收处理装置结构简单，操作方便解决了放射性物质的中和沉淀和悬浮物的沉降问题的同时进一步保证了操作工人的安全。
权利要求书
1.一种稀土废水回收处理装置，包括进液口、出液口、阀门、电机、转轴、搅拌叶、浮标、中和液入口、支架、回收槽、滤网、处理槽和连接管，其特征在于：所述阀门安装在进液口与处理槽的接口位置，另外两个阀门分别安装在两个连接管中部，所述转轴通过齿轮连接在电机上，所述搅拌叶交错焊接在转轴上，所述左边转轴位于两个滤网之间，电机位于处理槽的中部，所述左边处理槽滤网安装在处理槽的中上部，中间处理槽中滤网安装在连接管进液口的上部，所述中和液入口安装在处理槽的顶端，每个处理槽安装有三个支架。
2.根据权利要求1所述的一种稀土废水回收处理装置，其特征在于：所述支架下方有加宽板。
3. 根据权利要求1所述的一种稀土废水回收处理装置，其特征在于：所述滤网为双层滤网。
4.根据权利要求1所述的一种稀土废水回收处理装置，其特征在于：所述回收槽为漏斗结构。
5. 根据权利要求1所述的一种稀土废水回收处理装置，其特征在于：所述浮标为中空结构。
说明书
一种稀土废水回收处理装置
技术领域
本实用新型涉及稀土废水处理技术领域，具体为一种稀土废水回收处理装置。
背景技术
稀土废水是在稀土的冶炼过程中产生的工业废水，稀土生产中放射性废水的主要来源是独居石矿的碱法分解，这种废水组成比较复杂，放射性元素超过了国家标准，该废水酸性高，含有的放射性元素，一旦排放到自然环境中，会造成严重的污染，所以需要一种废水的回收处理装置，将稀土废水进行净化，达到国家标准，为此，我们提出一种稀土废水回收处理装置。
实用新型内容
本实用新型的目的在于提供一种稀土废水回收处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种稀土废水回收处理装置，包括进液口、出液口、阀门、电机、转轴、搅拌叶、浮标、中和液入口、支架、回收槽、滤网、处理槽和连接管，所述阀门安装在进液口与处理槽的接口位置，另外两个阀门分别安装在两个连接管中部，所述转轴通过齿轮连接在电机上，所述搅拌叶交错焊接在转轴上，所述左边转轴位于两个滤网之间，电机位于处理槽的中部，所述左边处理槽滤网安装在处理槽的中上部，中间处理槽中滤网安装在连接管进液口的上部，所述中和液入口安装在处理槽的顶端，每个处理槽安装有三个支架。
优选的，所述支架下方有加宽板。
优选的，所述滤网为双层滤网。
优选的，所述回收槽为漏斗结构。
优选的，所述浮标为中空结构。
与现有技术相比，本实用新型的有益效果是：该稀土废水回收装置，装有三个回收槽，分别对放射性物质和悬浮物进行沉淀和沉降，通过阀门控制废水的流进与流出，浮标可以观测水位，从而确定加入适量的中和剂，减少材料的浪费，安装的搅拌装置，可以使化学反应进行的更彻底，达到中和的目的，三角支架使装置更稳定，防止意外事件的发生，多层滤网结构，阻止了沉淀物因为水流的影响而流向下一级处理装置，该装置结构简单，操作方便解决了放射性物质的中和沉淀和悬浮物的沉降问题的同时进一步保证了操作工人的安全。
