申请日2013.04.09
公开(公告)日2013.09.04
IPC分类号C02F9/04
摘要
本实用新型公开了一种移动式污水处理设备，包括净水机构、固定在净水机构下面的移动机构;净水机构，包括管道混合器、反应沉淀装置、自动排气阀、虹吸管、清水箱、过滤器、消毒装置;管道混合器设置在反应沉淀装置的进水管上，自动排气阀设置在反应沉淀装置顶部，反应沉淀装置内部具有二组絮凝装置，这二组絮凝装置上的排管成交错设置;反应沉淀装置通过虹吸管连接清水箱，该清水箱通过水管与消毒装置连接，过滤器设置在清水箱下方，其中下部设有检修口;移动机构包括固定平台、间隔设置在平台边缘的推手护栏、设置在固定平台下方的滚轮。本实用新型可解决如何使净水设备变得可移动及移动较为方便的技术问题。
权利要求书
1.移动式污水处理设备，包括净水机构，其特征在于：还 包括固定在净水机构下面的移动机构;净水机构，包括管道混 合器、反应沉淀装置、自动排气阀、虹吸管、清水箱、过滤器、 消毒装置;管道混合器设置在反应沉淀装置的进水管上，自动 排气阀设置在反应沉淀装置顶部，反应沉淀装置内部具有二组 絮凝装置，这二组絮凝装置上的排管成交错设置;反应沉淀装 置通过虹吸管连接清水箱，该清水箱通过水管与消毒装置连接， 过滤器设置在清水箱下方，其中下部设有检修口;移动机构包 括固定平台、间隔设置在平台边缘的推手护栏、设置在固定平 台下方的滚轮。
2.依据权利要求1中所述的移动式污水处理设备，其特征 在于：所述固定平台为六边形的固定平台。
3.依据权利要求1中所述的移动式污水处理设备，其特征 在于：所述滚轮为万向滚轮。
说明书
移动式污水处理设备
技术领域
本实用新型涉及一种移动式污水处理设备。
背景技术
目前使用的净水设备大都是在生产时直接安装，然后在使用场所使用吊车 安装在固定的位置，由于必须使用到吊车，这样安装较为麻烦，而且，当工作 场合需要更换时，还必须使用吊车改变安装位置，这样使用较为麻烦。
实用新型内容
本实用新型的目的是提供一种移动式污水处理设备，解决如何使净水设备 变得可移动及移动较为方便的技术问题。

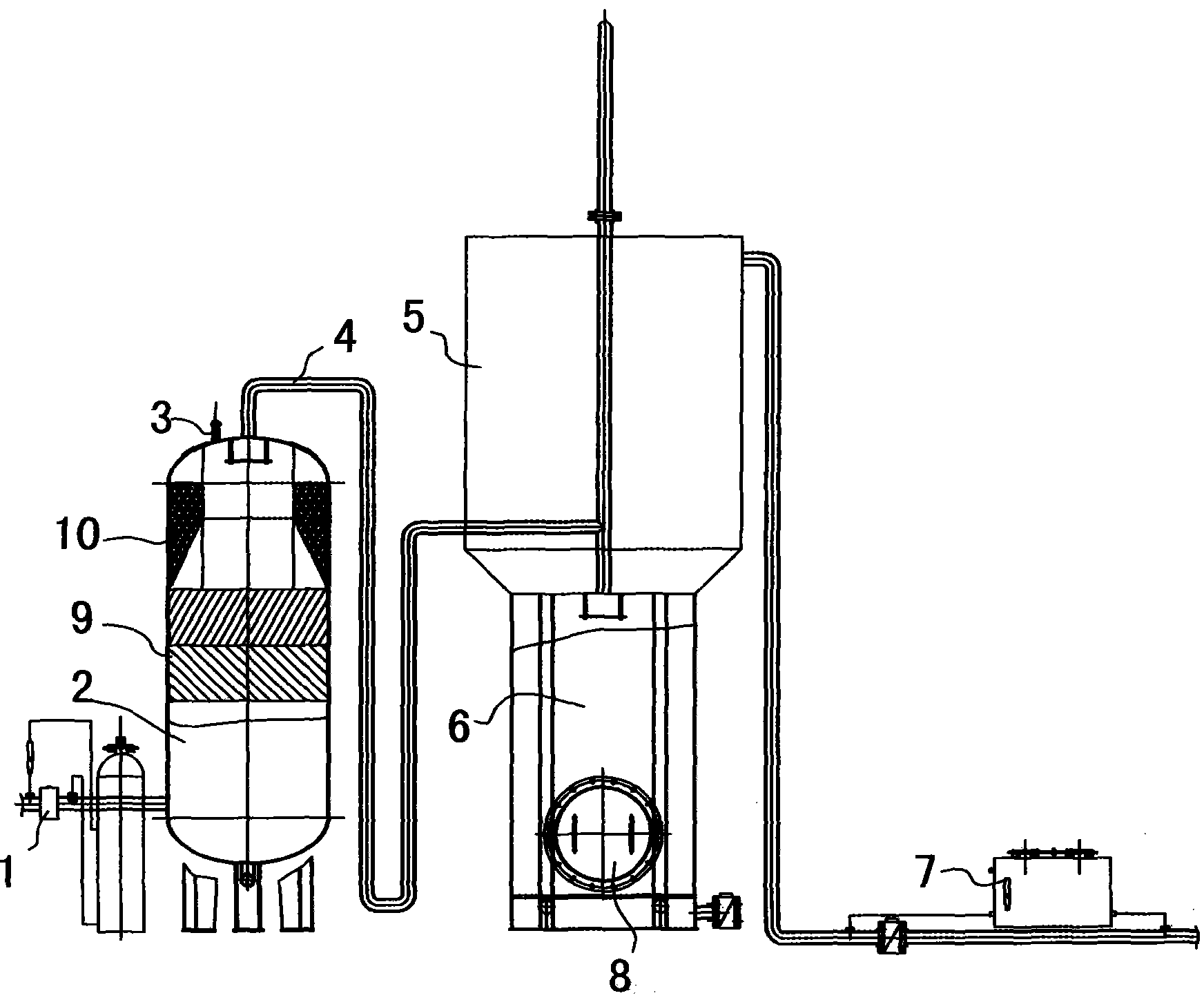

移动式污水处理设备，包括净水机构、固定在净水机构下面的移动机构; 净水机构，包括管道混合器、反应沉淀装置、自动排气阀、虹吸管、清水箱、 过滤器、消毒装置;管道混合器设置在反应沉淀装置的进水管上，自动排气阀 设置在反应沉淀装置顶部，反应沉淀装置内部具有二组絮凝装置，这二组絮凝 装置上的排管成交错设置;反应沉淀装置通过虹吸管连接清水箱，该清水箱通 过水管与消毒装置连接，过滤器设置在清水箱下方，其中下部设有检修口;移 动机构包括固定平台、间隔设置在平台边缘的推手护栏、设置在固定平台下方 的滚轮。
所述固定平台为六边形的固定平台。
所述滚轮为万向滚轮。
本实用新型的有益效果是：由于净水机构下面安装一个移动机构，这样使 得净水机构可根据需要调整安装位置，给使用带来较多便利，而且推手护栏成 间隔设置，这样方便工作人员搬运，另外，同时保护净水机构。
