申请日2013.01.23
公开(公告)日2013.05.22
IPC分类号C02F1/04; F28D7/00; B08B9/38
摘要
一种自清理粘结物的污水处理罐及污水热循环处理系统，解决了现有技术中污水处理设备易受粘结物腐蚀及热传受阻造成的经济效益降低的技术问题，采用的技术方案是，一种自清理粘结物的污水处理罐，结构中包括上部设有污水入口及蒸汽回收口、底部设有提取物泄放口的罐体，关键在于：所述污水处理罐的结构中还包括：两组或两组以上平行且间隔设置的热源管，热源管横穿污水处理罐的罐体且两端分别借助密封转动副限位在罐体上，相邻热源管借助旋转驱动机构及传动机构分别具有旋转自由度，处于罐体内的热源管的中段均固定设有环状均热盘组，相邻热源管上的对应均热盘依次交叉设置、均热盘均匀等距分布，并借助热源管的转动形成旋转剐蹭式自清理机构。
权利要求书
1.一种自清理粘结物的污水处理罐，结构中包括上部设有污水入口(11)及蒸汽回收口(12)、底部设有提取物泄放口(13)的罐体(1)，其特征在于：所述污水处理罐的结构中还包括：两组或两组以上平行且间隔设置的热源管(41、42)，热源管(41、42)横穿污水处理罐的罐体(1)且两端分别借助密封转动副(411、412、421、422)限位在罐体(1)上，相邻热源管(41、42)借助旋转驱动机构及传动机构分别具有旋转自由度，处于罐体(1)内的热源管(41、42)的中段均固定设有环状均热盘组(43、44)，相邻热源管(41、42)上的对应均热盘依次交叉设置、均热盘均匀等距分布、借助热源管(41、42)的转动形成旋转剐蹭式自清理机构。
2.根据权利要求1所述的一种自清理粘结物的污水处理罐，其特征在于：所述相邻热源管(41、42)具有同步反向的旋转自由度或具有转速差的旋转自由度;所述具有转速差的旋转自由度包括同向旋转。
3.根据权利要求1所述的一种自清理粘结物的污水处理罐，其特征在于：所述热源管(41、42)设有两组或三组，且处于同一水平面设置。

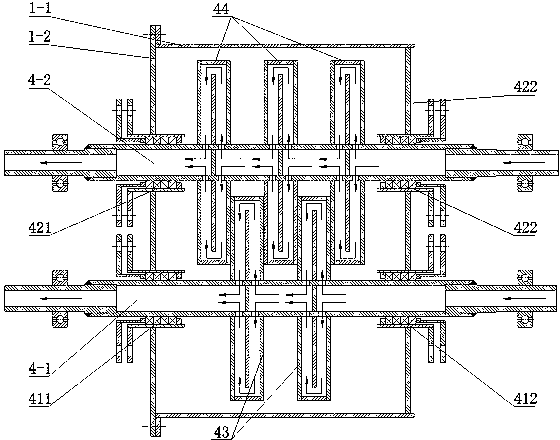

4.根据权利要求1所述的一种自清理粘结物的污水处理罐，其特征在于：所述均热盘组(43、44)中的每个均热盘结构相同，均热盘结构中包括：一对中部设有圆环孔且平行设置的圆环钢板(431、432)、将两块圆环钢板(431、432)的外缘边封闭连接的带状钢板(433);所述均热盘穿过热源管(41、42)并密封固定在热源管(41、42)外管壁上，均热盘内腔设有环形热源阻断板(434)、并定位在热源管(41)上，热源管(41)内腔设有与环形热源阻断板(434)处于同一平面的圆形热源阻断板(435)，在圆形热源阻断板(435)两侧分布有热源流通孔(415)，均热盘借助热源流通孔(415)与热源管(41)连通，环形热源阻断板(434)及圆形热源阻断板(435)借助热源流通孔(415)形成均热盘的热源导流机构;相邻热源管(41、42)上对应交叉设置的均热盘之间的间隙是0.5~1.2mm。
5.根据权利要求1所述的一种自清理粘结物的污水处理罐，其特征在于：所述罐体(1)的外型是方形，罐体(1)结构由开口罐槽(1-1)、侧封盖(1-2)及配套连接组件组成。
6.根据权利要求1所述的一种自清理粘结物的污水处理罐，其特征在于：所述罐体(1)下部还设有浓缩流体排泄口(14)。
7.一种污水热循环处理系统，系统结构中包括至少两组权利要求1所述的污水处理罐，其特征在于：在污水处理罐的罐体(1、2)下部增设浓缩流体排泄口(14、24)，前级污水处理罐的罐体(1)的浓缩流体排泄口(14)与后级污水处理罐的罐体(2)的污水入口(21)连通，在系统结构中增设带有冷、热交换腔的热交换器(3)，后级污水处理罐的浓缩流体排泄口(24)与热交换器(3)中热交换腔的入口(31)连通，热交换器(3)中冷交换腔的出口(34)与前级污水处理罐的污水入口(11)连通;污水由热交换器中冷交换腔的入口(33)通入热交换器(3)中，经与热交换腔中通过的高温浓缩流体进行热交换实现预热后，再由冷交换腔的出口(34)通入前级污水处理罐的罐体(1)内。
8.根据权利要求7所述的一种污水热循环处理系统，其特征在于：所述相邻热源管(41、42)具有反向对转自由度或具有转速差的旋转自由度;所述具有转速差的旋转自由度包括同向旋转。
9.根据权利要求7所述的一种污水热循环处理系统，其特征在于：所述均热盘组(43、44)中的每个均热盘结构相同，均热盘结构中包括：一对中部设有圆环孔且平行设置的圆环钢板(431、432)、将两块圆环钢板(431、432)的外缘边封闭连接的带状钢板(433);所述均热盘穿过热源管(41、42)并密封固定在热源管(41、42)外管壁上，均热盘内腔设有环形热源阻断板(434)、并定位在热源管(41)上，热源管(41)内腔设有与环形热源阻断板(434)处于同一竖直平面的圆形热源阻断板(435)，在圆形热源阻断板(435)两侧分布有热源流通孔(415)，均热盘借助热源流通孔(415)与热源管(41)连通，环形热源阻断板(434)及圆形热源阻断板(435)借助热源流通孔(415)形成均热盘的热源导流机构。
10.根据权利要求7所述的一种污水热循环处理系统，其特征在于：所述罐体(1)的外型是方形，罐体(1)结构由开口罐槽(1-1)、侧封盖(1-2)及配套连接组件组成。
说明书
一种自清理粘结物的污水处理罐及污水热循环处理系统
技术领域
本发明涉及一种污水处理罐及污水处理系统，属于污水处理领域，特别是一种自清理粘结物的污水处理罐及污水热循环处理系统。
背景技术
目前，制药工业是国家环保规划要重点治理的12个行业之一，对于抗生素生产废水的排放标准也日趋严格，很多企业在原有处理工艺的基础上已不能达到现行的排放标准，亟需对现有工艺及设备进行后序改造，寻求低成本、高效率、效果显著的技术以达到废水深度处理达标排放的目的。
现有污水处理设备只是简单的采用加热方式蒸发废水中的水分，提取出的固体或流体物质一部分提炼再利用，一部分用于其他用途，例如，掺入其他配料，利用污水提取物的高抗压性、高韧度来制备工业建筑原料。但是现有简单的污水处理设备被腐蚀及老化的速度及频率非常高，其原因是：废水蒸发是较常见的一种处理方法，但很多废水的残渣具有粘结性，很容易附着于受热面上，阻碍热传递，甚至腐蚀设备，最终导致设备报废。
但对于设备易受腐蚀及热传受阻的这些技术问题，企业虽然深受其害，但始终束手无策，使得污水处理成本越来越高，耗能越来越多，这就出现虽然解决了污水排放问题，但也相应降低经济效益，使得企业对污水再利用处理的积极性大大降低。
发明内容
本发明为解决现有技术中污水处理设备易受粘结物腐蚀及热传受阻造成的经济效益降低的技术问题，设计了一种自清理粘结物的污水处理罐及污水热循环处理系统，通过自清理粘结物的结构，解决了污水处理罐中的热源传导装置易受腐蚀、热传受阻的技术问题。
本发明为实现发明目的采用的技术方案是，一种自清理粘结物的污水处理罐，结构中包括上部设有污水入口及蒸汽回收口、底部设有提取物泄放口的罐体，关键在于：所述污水处理罐的结构中还包括：两组或两组以上平行且间隔设置的热源管，热源管横穿污水处理罐的罐体且两端分别借助密封转动副限位在罐体上，相邻热源管借助旋转驱动机构及传动机构分别具有旋转自由度，处于罐体内的热源管的中段均固定设有环状均热盘组，相邻热源管上的对应均热盘依次交叉设置、均热盘均匀等距分布，并借助热源管的转动形成旋转剐蹭式自清理机构。
本发明的关键是：热交换及自清理部分，该部分主要由盘型受热面组成，盘型受热面内部加有挡板，使热源能够经过整个受热面，可有效防止热源流通短路，同时由于增加了热源流通时间，使传热更加稳定;盘型受热面间留有极小间隙，在转动过程中，可清除粘结在受热面上的废渣，达到自清理的目的。热源通过空心轴进入盘型受热面，对废水进行加热，与此同时，传动部分通过两根轴带动盘型受热面成反方向转动，盘型受热面间相互“刮蹭”，将附着在各自受热面上的粘结物祛除。盘型受热面既作为受热面加热废水，又可祛除粘结在受热面上的废渣，可谓一举两得。
本发明的有益效果是：通过在热源管上设置均热盘，实现了散热快、散热均匀的目的，同时又通过两组均热盘对转相互刮蹭，实现了自清理粘结物的目的，解决了污水处理设备易受粘结物腐蚀及热传受阻的技术问题，大大提高了企业的生产效率和积极性。
