申请日2012.05.31
公开(公告)日2012.12.05
IPC分类号C02F1/22
摘要
本实用新型公开了一种发电厂循环排污水冷冻淡化系统，包括设置在冷却塔一侧与冷却塔排污管道连通的冷冻室，冷冻室的输出端通过管道Ⅰ连接化冰室，化冰室的输出端通过管道Ⅱ与冷却塔的循环冷却水进水口连通;所述冷冻室的输出端还通过管道Ⅲ与浓盐水收集器连通。本实用新型结构简单、施工安装方便、易于操作;采用本实用新型对发电厂的循环排污水进行淡化处理，并将淡化后的循环排污水返回到循环冷却系统中继续使用，使循环排污水得到重复利用，减少了发电厂的污水排放量，降低了整个系统的用水成本。
权利要求书

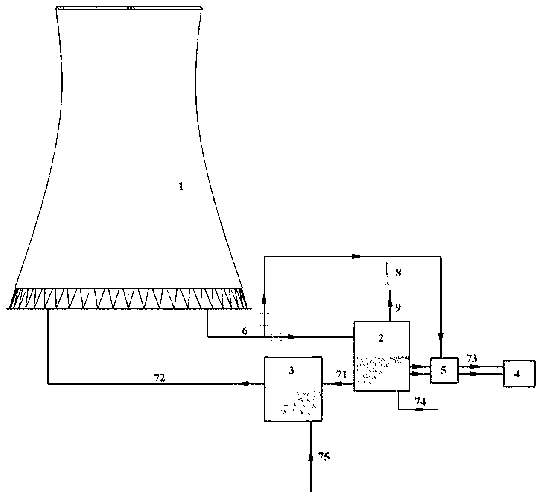

1.发电厂循环排污水冷冻淡化系统，其特征在于：包括设置在冷却塔(1)一侧与冷却塔排污管道(6)连通的冷冻室(2)，冷冻室的输出端通过管道Ⅰ(71)连接化冰室(3)，化冰室(3)的输出端通过管道Ⅱ(72)与冷却塔的循环冷却水进水口连通;所述冷冻室(2)的输出端还通过管道Ⅲ(73)与浓盐水收集器(4)连通。
2.根据权利要求1所述的发电厂循环排污水冷冻淡化系统，其特征在于：所述冷却塔的排污管道(6)还连通有换热器(5)，换热器(5)的输出端通过管道Ⅴ(74)与冷冻室(2)连通;所述管道Ⅲ(73)穿过换热器(5)分别与冷冻室(2)和浓盐水收集器(4)连通。
3.根据权利要求1所述的发电厂循环排污水冷冻淡化系统，其特征在于：所述化冰室(3)通过管道Ⅵ(75)与循环水水源连通。
4.根据权利要求1所述的发电厂循环排污水冷冻淡化系统，其特征在于：所述冷冻室的上方还通过抽气管道(9)与抽气机(8)连通。
说明书
发电厂循环排污水冷冻淡化系统
技术领域
本实用新型涉及高浓度含盐水的淡化技术领域，特别是一种用于火力发电厂对冷却塔中排出的冷却水进行淡化的系统。
背景技术
发电厂循环水系统多采用带自然通风冷却塔的二次循环冷却系统，该二次循环冷却系统中水量的损失主要包括三个方面：蒸发损失、风吹损失以及排污损失。以2×660MW湿冷机组为例，二次循环冷却系统中冷却塔排污水量每小时大约为500m3左右，每天约12000m3左右，数量较大。然而排污水虽然是循环冷却系统中排出的污水，但是也是干净的高浓度含盐水，仍然可以利用。目前循环排污水主要用于脱硫、冲洗、除灰等，多余的循环排污水则排出系统外白白浪费。仍以2×660MW湿冷机组为例，每小时的外排水量大约为200 m3，每天则达到4800m3，数量惊人。因此如何将循环冷却系统排出的排污水进行淡化回收利用成为研究的课题之一。现有技术中常用的海水淡化或是除盐工艺主要有海水冷冻法、电渗析法、反渗透膜法和多级闪蒸等方法，其中反渗透膜法以其设备简单、易于维护和设备模块化的优点得到广泛的应用;而冷冻法因其经济性不高未被广泛用于海水淡化工艺中。
实用新型内容
本实用新型需要解决的技术问题是提供一种结构简单、经济性能较高的冷冻淡化系统，应用于发电厂中对循环排污水进行淡化处理，能够减少发电厂的排污量，降低用水成本，提高热效率。
为解决上述技术问题，本实用新型所采用的技术方案如下。
发电厂循环排污水冷冻淡化系统，包括设置在冷却塔一侧与冷却塔排污管道连通的冷冻室，冷冻室的输出端通过管道Ⅰ连接化冰室，化冰室的输出端通过管道Ⅱ与冷却塔的循环冷却水进水口连通;所述冷冻室的输出端还通过管道Ⅲ与浓盐水收集器连通。
本实用新型的改进在于：所述冷却塔的排污管道还连通有换热器，换热器的输出端通过管道Ⅴ与冷冻室连通;所述管道Ⅲ穿过换热器分别与冷冻室和浓盐水收集器连通。
本实用新型的进一步改进在于：所述化冰室通过管道Ⅵ与循环水水源连通。
本实用新型的改进还在于：所述冷冻室的上方还通过抽气管道与抽气机连通。
由于采用了上述技术方案，本实用新型取得的技术进步如下。
本实用新型结构简单、施工安装方便、易于操作。采用简单的工作原理对发电厂的循环排污水进行淡化处理，并将淡化后的循环排污水返回到循环冷却系统中继续使用，使循环排污水得到重复利用，减少了发电厂的污水排放量，降低了整个系统的用水成本，比传统的淡化工艺节约用水10%左右。本实用新型采用的冷冻淡化方法应用在发电厂中，具有良好的经济性，相对于发电厂采用多级闪蒸、反渗透膜法进行循环排污水的淡化，其成本可降低40%左右。
本实用新型换热器的设置，能够吸收循环排污水中的部分热量，将循环排污水降温，一方面可以降低冷冻室的负荷，另一方面还可以为冷冻室排出的温度较低的浓盐水提供热量，还原到正常温度，提高了本实用新型的热效率。本实用新型化冰室还与循环水水源连通，用于当循环排污水较少时为循环水系统补入循环水，保证循环水系统的正常运行。冷冻室上方设置的抽气机用于抽取冷冻室在冷冻淡化过程中产生的蒸汽，将其送入发电厂的凝汽器中，利用冷冻室的蒸汽潜热加热凝结水，提高凝结水的温度，使本实用新型的热效率得到进一步提高。
