申请日2012.08.21
公开(公告)日2013.02.06
IPC分类号C02F11/12
摘要
本实用新型适用于环保设备技术领域，提供了一种污泥脱水处理系统，所述污泥脱水处理系统设有一支架，所述支架下方设有污泥池，所述支架上安装有对所述污泥池内的污泥进行搅拌的搅拌装置，所述搅拌装置连接一互感器，所述互感器插入所述污泥池内的污泥中，所述互感器连接一将所述污泥池内的污泥抽出所述污泥池的控制泵。本实用新型中，安装在架体上的搅拌装置对沉污泥池内的污泥不断地连续搅拌，使其中的杂质和水混合均匀，同时，在控制泵的作用下，将搅拌后的污泥输送出去，从而简化了工艺，且污水和金属杂质完全得到利用，完全解决了废水对环境的污染问题，而且生产效率高，减少了中间各工艺环节人力物力的投入，经济效益可观。
权利要求书

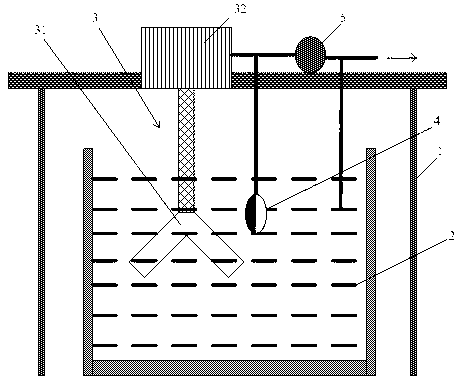

1.一种污泥脱水处理系统，其特征在于，所述污泥脱水处理系统设有一支架，所述支架下方设有污泥池，所述支架上安装有对所述污泥池内的污泥进行搅拌的搅拌装置，所述搅拌装置连接一互感器，所述互感器插入所述污泥池内的污泥中，所述互感器连接一将所述污泥池内的污泥抽出所述污泥池的控制泵;
其中，所述搅拌装置包括：
设置在污泥池内，对污泥进行搅动搅拌的搅拌叶片;
与所述搅拌叶片连接，为所述搅拌叶片提供动力驱动的动力装置;
所述动力装置设有外壳。
2.根据权利要求1所述的污泥脱水处理系统，其特征在于，所述互感器为浓度传感器。
说明书
一种污泥脱水处理系统
技术领域
本实用新型属于环保设备技术领域，尤其涉及一种污泥脱水处理系统。
背景技术
在炼钢生产过程中会产生大量的烟尘，产生的除尘后成为污泥，其中，污泥中含有大量的金属颗粒;然后，经过分离设备将较大的金属颗粒去除，再进入沉淀池。
该污水具有水量大、水温高、悬浮物含量高等特点，其经分离设备去除大颗粒杂质后，进行高效絮凝处理，改善水质和滤后污泥的脱水性，提高水资源的利用率，减少环境污染，但该处理方法工艺复杂、效率低、消耗成本高。
实用新型内容
本实用新型的目的在于提供一种污泥脱水处理系统，旨在解决现有技术提供的污泥脱水的方法工艺复杂、效率低和消耗成本高的问题。
本实用新型是这样实现的，一种污泥脱水处理系统，所述污泥脱水处理系统设有一支架，所述支架下方设有污泥池，所述支架上安装有对所述污泥池内的污泥进行搅拌的搅拌装置，所述搅拌装置连接一互感器，所述互感器插入所述污泥池内的污泥中，所述互感器连接一将所述污泥池内的污泥抽出所述污泥池的控制泵;
其中，所述搅拌装置包括：
设置在污泥池内，对污泥进行搅动搅拌的搅拌叶片;
与所述搅拌叶片连接，为所述搅拌叶片提供动力驱动的动力装置;
所述动力装置设有外壳。
作为一种改进的方案，所述互感器为浓度传感器。
本实用新型中，安装在架体上的搅拌装置对沉污泥池内的污泥不断地连续搅拌，使其中的杂质和水混合均匀，同时，在控制泵的作用下，将搅拌后的污泥输送出去，从而简化了工艺，且污水和金属杂质完全得到利用，完全解决了废水对环境的污染问题，而且生产效率高，减少了中间各工艺环节人力物力的投入，经济效益可观。
