申请日2012.05.02
公开(公告)日2012.12.26
IPC分类号B01D65/00; C02F1/44; B01D61/10
摘要
一种膜盖拆装装置，用来将一膜盖从一膜壳中拆下或安装到膜壳中，所述膜盖拆装装置包括一定位盘、一传动丝杆、一转盘和一套筒，所述定位盘与膜壳固定在一起，所述传动丝杆与膜盖固定在一起，所述转盘和所述套筒固定在一起并与所述定位盘相抵，所述传动丝杆设有外螺纹，所述套筒设有与所述外螺纹配合的内螺纹，转动所述转盘使套筒相对所述传动丝杆转动，从而带动膜盖相对膜壳移动。本实用新型还提供一种具有该拆装装置的污水处理设备。
权利要求书
1.一种膜盖拆装装置，用来将一膜盖从一膜壳中拆下或安装到膜壳中，其特征在于：所述膜盖拆装装置包括一定位盘、一传动丝杆、一转盘和一套筒，所述定位盘与膜壳固定在一起，所述传动丝杆与膜盖固定在一起，所述转盘和所述套筒固定在一起并与所述定位盘相抵，所述传动丝杆设有外螺纹，所述套筒设有与所述外螺纹配合的内螺纹，转动所述转盘使套筒相对所述传动丝杆转动，从而带动膜盖相对膜壳移动。
2.如权利要求1所述的膜盖拆装装置，其特征在于：所述传动丝杆与膜盖通过一连接盘固定在一起，该连接盘包括一第一侧和一第二侧，所述第一侧固定到膜盖上，所述第二侧固定到传动丝杆上。
3.如权利要求2所述的膜盖拆装装置，其特征在于：若干连接杆设置在所述第一侧上，这些连接杆连接到膜盖上。
4.如权利要求2所述的膜盖拆装装置，其特征在于：一固定柱设置在所述第二侧上，所述固定柱上设有一第一销孔，所述传动丝杆的一端设有一第二销孔，一固定销固定到所述第一销孔和所述第二销孔中。
5.如权利要求4所述的膜盖拆装装置，其特征在于：所述固定柱设有一容置孔，所述容置孔用以容置所述传动丝杆设置所述第二销孔的一端，所述第一销孔贯通所述固定柱的外壁而与所述容置孔相连通。
6.如权利要求1所述的膜盖拆装装置，其特征在于：所述定位盘设有一贯通所述定位盘的通孔，所述套筒包括一头部，所述套筒穿过所述通孔，所述头部与所述定位盘的一侧相抵，所述转盘与所述定位盘的另一侧相抵。
7.如权利要求6所述的膜盖拆装装置，其特征在于：所述转盘包括一穿孔，所述套筒穿过所述穿孔。
8.如权利要求7所述的膜盖拆装装置，其特征在于：所述套筒在与所述头部相对的一侧设有一固定部，一螺母固定在所述固定部上而将所述转盘限位在所述螺母和所述定位盘之间。
9.如权利要求1所述的膜盖拆装装置，其特征在于：还包括一固定卡箍和两定位丝杆，该固定卡箍固定在膜壳上，该两定位丝杆将所述定位盘与所述固定卡箍固定到一起。
10.一种污水处理设备，包括膜壳和装设在膜壳内的膜盖，其特征在于：还包括用于拆装膜盖的膜盖拆装装置，该膜盖拆装装置为权利要求1-9项中任意一项中所述的膜盖拆装装置。
说明书
膜盖拆装装置及污水处理设备
技术领域
本实用新型涉及一种拆装装置，尤指一种方便拆装膜盖的装置及具有该拆装装置的污水处理设备。
背景技术
逆渗透膜被广泛的应用在污水处理过程中，逆渗透膜的孔径大约为0.0001微米，远小于细菌、病毒等的尺寸，因此逆渗透膜只允许水分子及部分有益人体的矿物离子通过。进行污水处理时，逆渗透膜一般安装在膜壳内，一膜盖将膜壳封闭而防止污水流出，逆渗透膜在使用一段时间后由于粘有大量的污垢而需要被拆下来清洗，则需要将膜盖从膜壳上拆下，目前的拆卸方法是用前端带螺纹的“T”型扳手连接膜盖中心堵头孔，使用人力外拉，操作费力且极易将膜盖中心孔拉坏，致使膜盖易报废。
实用新型内容
鉴于以上内容，有必要提供一种可方便拆装膜盖的拆装装置及具有该拆装装置的污水处理设备。

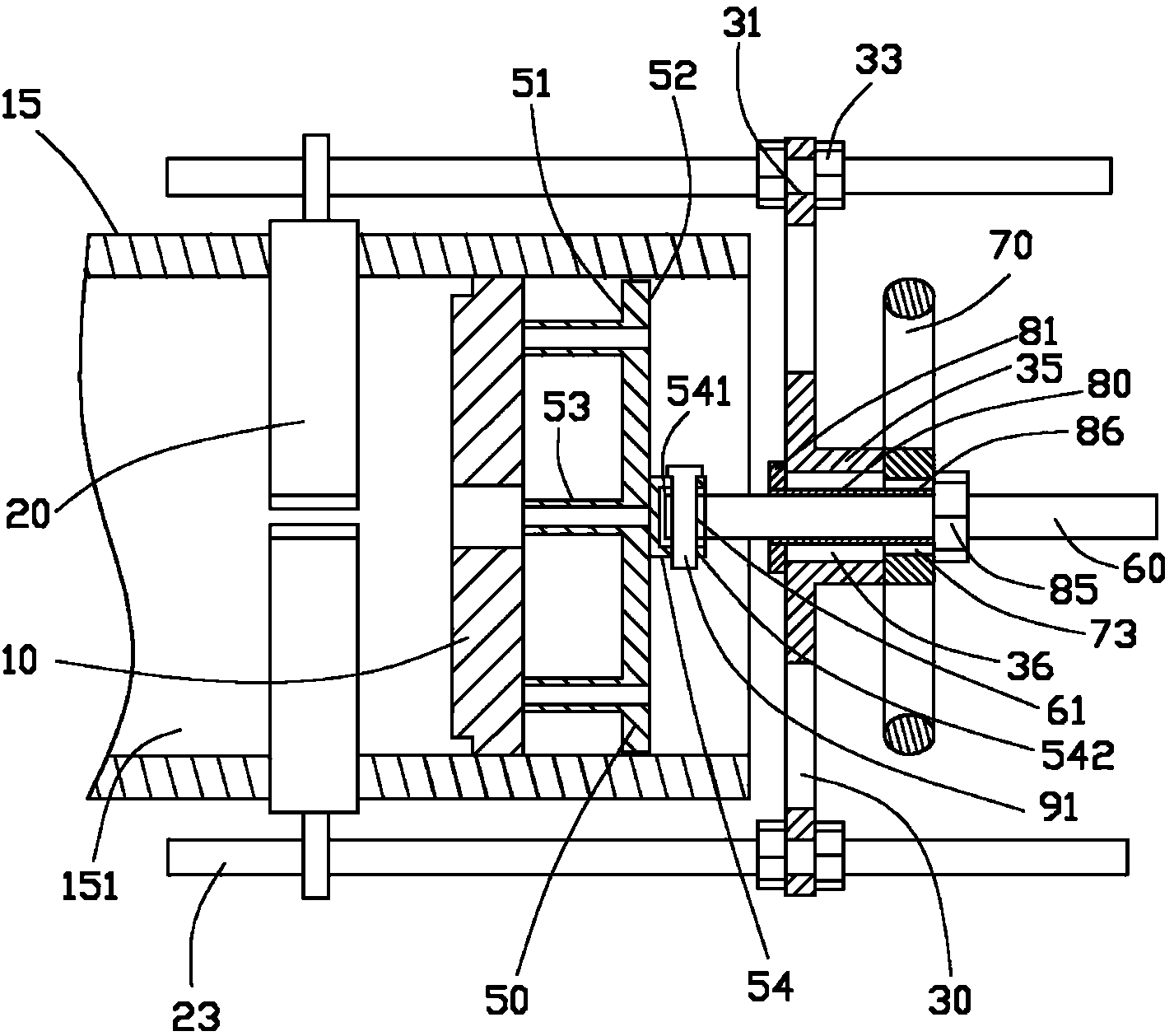

一种膜盖拆装装置，用来将一膜盖从一膜壳中拆下或安装到膜壳中，所述膜盖拆装装置包括一定位盘、一传动丝杆、一转盘和一套筒，所述定位盘与膜壳固定在一起，所述传动丝杆与膜盖固定在一起，所述转盘和所述套筒固定在一起并与所述定位盘相抵，所述传动丝杆设有外螺纹，所述套筒设有与所述外螺纹配合的内螺纹，转动所述转盘使套筒相对所述传动丝杆转动，从而带动膜盖相对膜壳移动。
一种污水处理设备，包括膜壳、装设在膜壳内的膜盖，以及用于拆装膜盖的膜盖拆装装置，该膜盖拆装装置包括一定位盘、一传动丝杆、一转盘和一套筒，所述定位盘与膜壳固定在一起，所述传动丝杆与膜盖固定在一起，所述转盘和所述套筒固定在一起并与所述定位盘相抵，所述传动丝杆设有外螺纹，所述套筒设有与所述外螺纹配合的内螺纹，转动所述转盘使套筒相对所述传动丝杆转动，从而带动膜盖相对膜壳移动。
一实施方式中，所述传动丝杆与膜盖通过一连接盘固定在一起，该连接盘包括一第一侧和一第二侧，所述第一侧固定到膜盖上，所述第二侧固定到传动丝杆上。
一实施方式中，若干连接杆设置在所述第一侧上，这些连接杆连接到膜盖上。
一实施方式中，一固定柱设置在所述第二侧上，所述固定柱上设有一第一销孔，所述传动丝杆的一端设有一第二销孔，一固定销固定到所述第一销孔和所述第二销孔中。
一实施方式中，所述固定柱设有一容置孔，所述容置孔用以容置所述传动丝杆设置所述第二销孔的一端，所述第一销孔贯通所述固定柱的外壁而与所述容置孔相连通。
一实施方式中，所述定位盘设有一贯通所述定位盘的通孔，所述套筒包括一头部，所述套筒穿过所述通孔，所述头部与所述定位盘的一侧相抵，所述转盘与所述定位盘的另一侧相抵。
一实施方式中，所述转盘包括一穿孔，所述套筒穿过所述穿孔。
一实施方式中，所述套筒在与所述头部相对的一侧设有一固定部，一螺母固定在所述固定部上而将所述转盘限位在所述螺母和所述定位盘之间。
一实施方式中，一固定卡箍固定在膜壳上，两定位丝杆将所述定位盘与所述固定卡箍固定到一起。
相较于现有技术，上述膜盖拆装装置和具有该拆装装置的污水处理设备利用传动丝杆和转盘的螺纹传动力而可方便地拆装膜盖。
