申请日2011.06.01
公开(公告)日2012.12.05
IPC分类号C02F1/461
摘要
本发明公开了一种变频交变脉冲电解法水处理装置，其特征在于包括电源电路、CPU控制电路、脉冲放大电路、功率输出电路和电极。由CPU控制电路产生一组变频脉冲，经脉冲放大电路放大后，由功率输出电路输出一个大功率变频交变脉冲加到电极上，将该电极放置于需处理的水中，使水体发生物理、化学、电化反应，促使水体中的有机物、无机物凝聚沉淀或气化，同时，由于交变电场的作用，产生大量的原子氧，可促进矿物质的溶解，并杀死水体中的细菌，从而起到除垢、除锈、杀菌、防藻的作用。本发明结构简单，工作稳定可靠，工作效率高，生产成本低，除垢、除锈、杀菌、防藻的效果明显，适合于热交换用水的处理使用。
权利要求书 [支持框选翻译]
1.变频交变脉冲电解法水处理装置，其特征在于包括电源电路(A1)、CPU 控制电路(A2)、脉冲放大电路(A3)、功率输出电路(A4)、电极(A5)，220V 交流电与电源电路(A1)的输入端相连，电源电路(A1)的输出端为CPU控制 电路(A2)、脉冲放大电路(A3)以及功率输出电路(A4)提供电源，CPU控制 电路(A2)与脉冲放大电路(A3)的输入端相连，脉冲放大电路(A3)的输出 端与功率输出电路(A4)的输入端相连，功率输出电路(A4)的输出端与电极 (A5)相连。
2.根据权利要求1所述的变频交变脉冲电解法水处理装置，其特征在于所 述脉冲放大电路(A3)，用于将CPU控制电路(A2)输出的变频方波信号进行放 大，以驱动功率输出电路(A4)，包括电阻R9、R10、R11、R12，三极管T2、T3、 T4、T5、T6、T7、T8、T9，脉冲变压器B2、B3，电阻R9、R10、R11、R12的一 端分别与中央处理器U1的10脚、9脚、2脚、1脚相连，电阻R9的另一端与三 极管T2、T3的基极相连，R10的另一端与三极管T4、T5的基极相连，电阻R11 的另一端与三极管T6、T7的基极相连，电阻R12的另一端与三极管T8、T9的 基极相连，三极管T2的发射极与三极管T3的发射极和脉冲变压器B2的初级线 圈一端相连，三极管T4的发射极与三极管T5的发射极和脉冲变压器B2的初级 线圈另一端相连，三极管T6的发射极与三极管T7的发射极和脉冲变压器B3的 初级线圈一端相连，三极管T8的发射极与三极管T9的发射极和脉冲变压器B3 的初级线圈另一端相连，三极管T2、T4、T6、T8的集电极接电源的正极，三极 管T3、T5、T7、T9的集电极接电源的负极，脉冲变压器B2、B3的次级分别有 二个线圈，分别接功率输出电路A4的输入端。
3.根据权利要求1所述的变频交变脉冲电解法水处理装置，其特征在于所 述功率输出电路(A4)，用于将脉冲放大电路(A3)输出的变频交变脉冲信号进 行功率放大，并隔离输出到电极(A5)，为电极(A5)提供一个大功率的变频交 变脉冲信号，包括电阻R1、R2、R3、R4、R5、R6、R7、R8，IGBT管T10、T11、 T12、T13，高频变压器B4，二极管D3;脉冲变压器B2的一个次级线圈串接R1 后与R2并连，R2的两端与IGBT管T10的基极和发射极相连，脉冲变压器B2的 另一个次级线圈串接R3后与R4并连，R4的两端与IGBT管T11的基极和发射极 相连;脉冲变压器B3的一个次级线圈串接R5后与R6并连，R6的两端与IGBT 管T12的基极和发射极相连，脉冲变压器B3的另一个次级线圈串接R7后与R8 并连，R8的两端与IGBT管T13的基极和发射极相连，IGBT管T10及T12的集 电极与桥式整流器D1的输出端的正极相连，IGBT管T10的发射极与IGBT管T11 的集电极及高频变压器B4的初级线圈的一端相连，IGBT管T12的发射极与IGBT 管T13的集电极及高频变压器B4初级线圈的另一端相连，IGBT管T11及T13的 发射极与桥式整流器D1的输出端的负极相连，高频变压器B4的次级线圈的二 端连接电极E1的一对片状电极，高频变压器B4的次级线圈的中间触头接二极 管D3的负极，二极管D3的正极连接电极E1的筒型电极。
说明书 [支持框选翻译]
一种变频交变脉冲电解法水处理装置
技术领域
本发明涉及一种水处理装置，特别是一种变频交变脉冲电解法水处理装置。
背景技术
在生活和生产中，带有热交换的用水装置和设备，如热水锅炉、水冷空调、 换热器、冷却塔等设备的受热表面和传热表面的结垢是热交换中的主要问题， 在使用非纯净水作介质时，溶解于水的一部分盐(主要是钙盐，镁盐类)就会析出 或浓缩沉淀出来，附着在受热面或传热表面上，形成坚硬的水垢，降低传热效率， 同时，循环冷却系统还存在细菌滋生，藻类繁殖等问题。目前，人们也研究了 一些解决这一问题的装置，这类装置主要有：一种是自动投放化学药剂的装置， 通过化学的方法溶解附着在受热面或传热表面上的水垢，通过药剂进行杀菌和 抑制藻类的繁殖，这一方法由于投放大量药剂，对水产生污染，且对设备具有 一定的腐蚀性。另一种是采用电场或磁场的水处理技术，利用外加交变高频电 磁场，改变结晶物的结构形态，达到防垢和除垢目的，同时，交变高频电磁场， 还可以击破微生物细胞壁和细胞膜，使其不能在水中继续生存、繁殖，达到杀菌、 灭藻的目的。但这一方法的缺点是除垢的效率不高，设备生产的成本较高，现 场安装较复杂。
发明内容
本发明的目的在于避免上述现有技术的不足之处而提供一种简单、高效的， 除垢、除锈、杀菌、防藻的水处理装置。
本发明是这样来实现上述目的的：

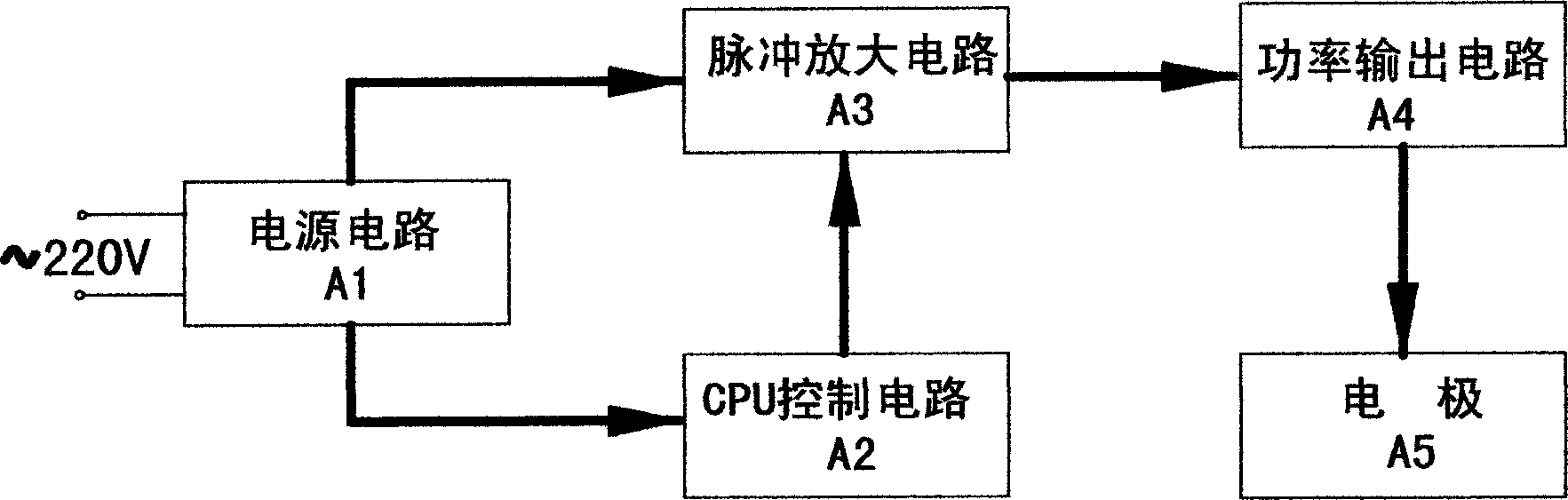

变频交变脉冲电解法水处理装置，其特征在于包括电源电路、CPU控制电路、 脉冲放大电路、功率输出电路、电极。220V交流电与电源电路的输入端相连， 电源电路的输出端为CPU控制电路、脉冲放大电路以及功放电路提供电源，CPU 控制电路与脉冲放大电路的输入端相连，脉冲放大电路的输出端与功率输出电 路的输入端相连，功率输出电路的输出端与电极相连。
本发明的有益效果是：由于采用了CPU控制电路、脉冲放大电路、功率输 出电路、电极，由CPU控制电路产生一组变频脉冲，经脉冲放大电路放大后， 由功率输出电路输出一个大功率变频交变脉冲加到一对电极上，将该电极放置 于需处理的水中，使水体发生物理、化学、电化反应，降低水的氧化还原电位， 促使水体中的有机物、无机物凝聚沉淀或气化，同时，在这对电极的周围设置 一个筒型电极，并将该电极接阴极，以吸附凝聚沉淀的水垢，通过定期清理吸 附在筒型电极的水垢而达到除垢的目的，同时，由于交变电场的作用，产生大 量的原子氧，可促进矿物质的溶解，并杀死水体中的细菌，从而起到除垢、除 锈、杀菌、防藻的作用。
