申请日2011.08.19
公开(公告)日2012.03.28
IPC分类号C02F9/08; C02F1/66; C02F1/52; C02F1/28
摘要
本实用新型公开了一种实验室废水处理装置，其由废水收集罐(1)、调节池、反应槽、沉降池和活性炭滤池构成;废水收集罐利用管道和调节池相连;调节池再通过带污水泵的管道和反应槽相连;反应槽的出水管和沉降池相连，沉降池的溢流管和活性炭滤池相连，活性炭滤池连接净水排放管。本废水处理装置能综合性的去除实验室废水中的化学物质和固体颗粒，处理效果好、能耗低，非常适于化学实验室废水的处理。
权利要求书

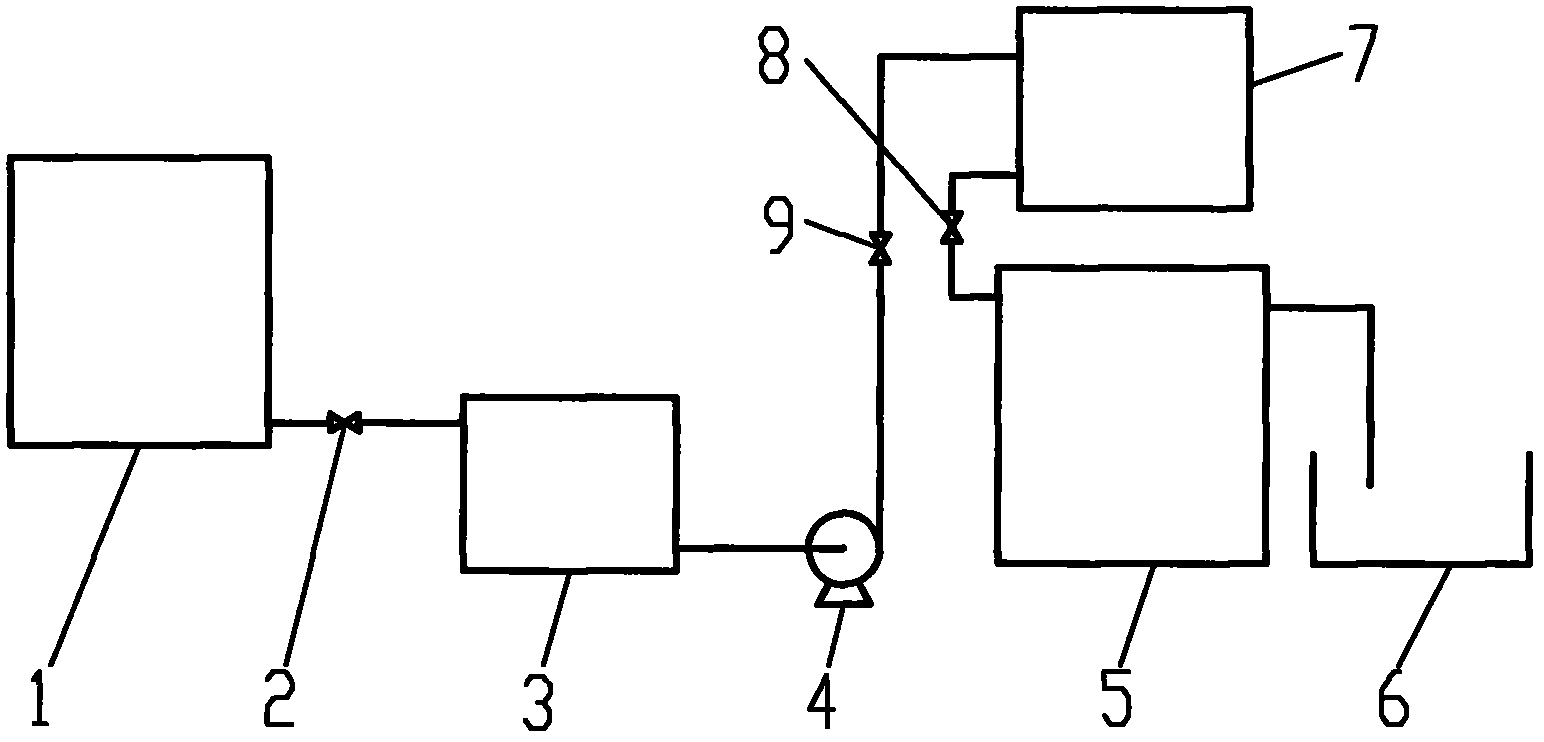

1.一种实验室废水处理装置，其特征在于：其由废水收集罐(1)、调节池 (3)、反应槽(7)、沉降池(5)和活性炭滤池(6)构成;废水收集罐(1)利 用管道和调节池(3)相连;调节池(3)再通过带污水泵(4)的管道和反应槽 (7)相连;反应槽(7)的出水管和沉降池(5)相连，沉降池(5)的溢流管 和活性炭滤池(6)相连，活性炭滤池连接净水排放管。
2.根据权利要求1所述的实验室废水处理装置，其特征在于：所述调节池 (3)的底面为水平夹角15°的倾斜面。
3.根据权利要求1或2所述的实验室废水处理装置，其特征在于：所述沉 降池(5)的上部设有一层水平倾角为60°斜板，其下半部为倒圆锥体。
说明书
实验室废水处理装置
技术领域
本实用新型涉及一种实验室废水处理装置。
背景技术
当前我国很多学校、科研院所的化学实验室每天产生的废水、废液未严格 处理并排入城市生活污水管网或河流，对城市污水厂产生很大的负荷冲击，特 别是重金属和难降解有机物的排放会严重污染环境，威胁人们的健康。化学实 验室废水排放特点是：间断性、量相对较少、水质成分复杂多变、高危害性。 目前在工业中使用的废水处理方法、工艺、设备具有水力负荷大、废水成分相 对简单、连续运行、设备费及运转费高等特点，不适合化学实验室废水的处理。
实用新型内容
本实用新型要解决的技术问题是提供一种实验室废水处理装置，以有效的 处理实验室废水。
为解决上述技术问题，本实用新型所采取的技术方案是：其由废水收集罐、 调节池、反应槽、沉降池和活性炭滤池构成;废水收集罐利用管道和调节池相 连;调节池再通过带污水泵的管道和反应槽相连，反应槽的出水管和沉降池相 连，沉降池的溢流管和活性炭滤池相连，活性炭滤池连接净水排放管。
本实用新型所述调节池的底面为水平夹角15°的倾斜面。
本实用新型所述沉降池的上部设有一层水平倾角为60°斜板，其下半部为 倒圆锥体。
采用上述技术方案所产生的有益效果在于：本实用新型利用调节池调节废 水的pH值，使之能更好的进行下一步处理;在反应池内投入氧化剂、还原剂、 絮凝剂或助凝剂等药剂，废水内的有害物质生成氢氧化物、硫化物、絮胶状沉 淀物等，然后通过沉降池的沉降，有效去除废水中的化学药剂;最后经活性炭 滤池的过滤，去除废水中固体颗粒;从而达到将实验室废水完全处理的目的。
本实用新型能综合性的去除实验室废水中的化学物质和固体颗粒，处理效 果好、能耗低，非常适于化学实验室废水的处理。
