申请日2010.03.31
公开(公告)日2010.12.08
IPC分类号B01D29/50; B01D29/35
摘要
本实用新型属于一种多网污水过滤系统，主要由壳体和筒状滤网所组成，多网污水过滤系统至少设有一个双网式过滤单元。所述的双网式过滤单元包括，壳体为密封壳体，壳体中部为滤后室，滤后室的上侧为滤前室，滤后室的下侧被顶盖托分隔形成自清污室，筒状滤网为两端开口圆筒状滤网，筒状滤网贯通滤后室上下端，二次滤网为两端开口圆筒状滤网，自清污装置，由电机、电机轴、轴封件、联轴器、刷杆轴和位于刷杆轴上的刷毛所构成，本实用新型采用双网式过滤单元，具有体积小，安装使用简单，滤网能方便自行机械清洗，过滤效果好，不会造成泵的堵塞影响水的循环利用的现象发生，节省用水效果显著。
权利要求书
1.一种多网污水过滤系统，主要由壳体和筒状滤网所组成，其特征在于：多网污水过滤系统至少设有一个双网式过滤单元。
2.根据权利要求1所述的多网污水过滤系统，其特征在于：所述的双网式过滤单元包括，

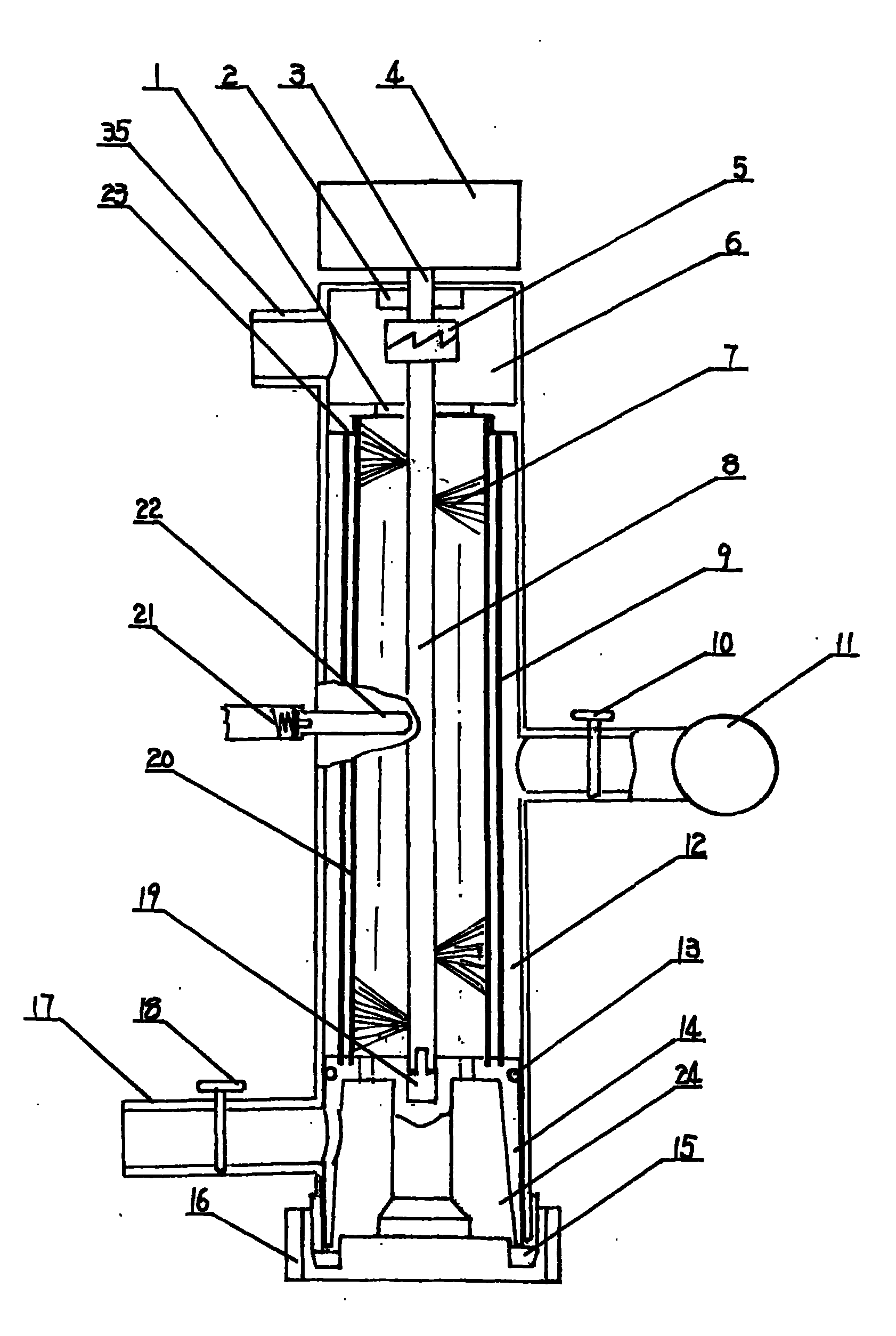

壳体，为密封壳体，壳体内分隔为三部分，中部为滤后室，滤后室的上侧为滤前室，滤后室的下侧被顶盖托分隔形成自清污室，自清污室通过清污阀连接清污管，顶盖托外侧的壳体上对应筒状滤网位置设有供取放清理筒状滤网和二次滤网的换网盖，壳体上端设带单向阀的排气管;
筒状滤网，为两端开口圆筒状滤网，筒状滤网贯通滤后室上下端，筒状滤网的一端口通过进水口相通滤前室，筒状滤网的另一端口通过顶盖托上的过水孔相通自清污室，自清污室通过清污阀与清污管相通，滤后室通过泵阀相通再利用水出水管，污水进口相通滤前室;
二次滤网，为两端开口圆筒状滤网，位于滤后室内，并间隔距离套在筒状滤网外端，二次滤网与筒状滤网长度相同并贯通滤后室上下端，二次滤网和筒状滤网的上下端均卡卧在滤后室上端和顶盖托上的卡槽内;
自清污装置，由电机、电机轴、轴封件、联轴器、刷杆轴和位于刷杆轴上的刷毛所构成，刷毛间隔分布在刷杆轴上，刷杆轴位于各筒状滤网内，刷杆轴一端通过联轴器与电机轴连接，电机通过电机轴带动刷杆轴转动，刷杆轴的另一端顶接在对应设置的顶盖托的轴碗内。
3.根据权利要求1所述的多网污水过滤系统，其特征在于：所述的双网式过滤单元包括，
壳体，为密封壳体，壳体内分隔为四部分，中部为滤后室，滤后室的上侧为滤前室，滤后室的下侧为自清污室，滤后室的另一侧为滤后室，自清污室和二次滤后室外侧的壳体上对应筒状滤网和二次滤网位置设有供取放清理各滤网的各换网盖和二次滤盖，壳体上端设带单向阀的排气管，二次滤后室通过泵阀相通再利用水出水管，污水进口相通滤前室;
筒状滤网，为两端开口圆筒状滤网，各筒状滤网贯通滤后室上下端，各筒状滤网的一端口通过进水口相通滤前室，各筒状滤网的另一端口相通自清污室，自清污室通过清污阀与清污管相通;
二次滤网，位于二次滤后室内，通过分水板与二次滤后室相通;
自清污装置，由电机、主动轮、从动轮、轴封件、联轴器、刷杆轴和位于刷杆轴上的刷毛所构成，刷毛间隔分布在刷杆轴上，刷杆轴位于各筒状滤网内，刷杆轴一端通过联轴器与清洗刷传动轴连接，电机通过电机轴带动主动轮传动从动轮带动各清洗刷传动轴转动，刷杆轴的另一端顶接在对应设置的各换网盖的轴碗内。
4.根据权利要求2或3所述的多网污水过滤系统，其特征在于：所述的筒状滤网为100～150目滤网。
5.根据权利要求2或3所述的多网污水过滤系统，其特征在于：所述的二次滤网为40～100目滤网。
6.根据权利要求3所述的多网污水过滤系统，其特征在于：所述的筒状滤网数量至少为2个。
7.根据权利要求2或3所所述的多网污水过滤系统，其特征在于：所述的电机还能通过电机轴带动主动轮经传动带传动各从动轮带动各清洗刷传动轴转动。
说明书
多网污水过滤系统
技术领域
本实用新型属于多网污水过滤系统。
背景技术
目前城市缺水日益严重，为节约用水对于大部分使用过的生活用水可循环利用，如洗菜、洗手、洗澡、洗衣等生活用水进行再利用是城市节水的必然趋势。使用过的生活用水大多含有杂质，需过滤和提升一定高度才能重复利用，但目前污水过滤装置分散设置，安装使用麻烦，滤网清洗复杂频繁，尤其是过滤效果不理想，常造成泵的堵塞影响水的循环利用。
实用新型内容
本实用新型的目的是提供一种多网污水过滤系统，采用双网式过滤单元，具有体积小，安装使用简单，滤网能方便自行机械清洗，过滤效果好的优点。
为此，本实用新型主要由壳体和筒状滤网所组成，多网污水过滤系统至少设有一个双网式过滤单元。所述的双网式过滤单元包括，壳体，为密封壳体，壳体内分隔为三部分，中部为滤后室，滤后室的上侧为滤前室，滤后室的下侧被顶盖托分隔形成自清污室，自清污室通过清污阀连接清污管，顶盖托外侧的壳体上对应筒状滤网位置设有供取放清理筒状滤网和二次滤网的换网盖，壳体上端设带单向阀的排气管;筒状滤网，为两端开口圆筒状滤网，筒状滤网贯通滤后室上下端，筒状滤网的一端口通过进水口相通滤前室，筒状滤网的另一端口通过顶盖托上的过水孔相通自清污室，自清污室通过清污阀与清污管相通，滤后室通过泵阀相通再利用水出水管，污水进口相通滤前室;二次滤网，为两端开口圆筒状滤网，位于滤后室内，并间隔距离套在筒状滤网外端，二次滤网与筒状滤网长度相同并贯通滤后室上下端，二次滤网和筒状滤网的上下端均卡卧在滤后室上端和顶盖托上的卡槽内;自清污装置，由电机、电机轴、轴封件、联轴器、刷杆轴和位于刷杆轴上的刷毛所构成，刷毛间隔分布在刷杆轴上，刷杆轴位于各筒状滤网内，刷杆轴一端通过联轴器与电机轴连接，电机通过电机轴带动刷杆轴转动，刷杆轴的另一端顶接在对应设置的顶盖托的轴碗内。
或所述的双网式过滤单元包括，壳体，为密封壳体，壳体内分隔为四部分，中部为滤后室，滤后室的上侧为滤前室，滤后室的下侧为自清污室，滤后室的另一侧为二次滤后室，自清污室和二次滤后室外侧的壳体上对应筒状滤网和二次滤网位置设有供取放清理各滤网的各换网盖和二次滤盖，壳体上端设带单向阀的排气管，二次滤后室通过泵阀相通再利用水出水管，污水进口相通滤前室;筒状滤网，为两端开口圆筒状滤网，各筒状滤网贯通滤后室上下端，各筒状滤网的一端口通过进水口相通滤前室，各筒状滤网的另一端口相通自清污室，自清污室通过清污阀与清污管相通;二次滤网，位于二次滤后室内，通过分水板与二次滤后室相通;自清污装置，由电机、主动轮、从动轮、轴封件、联轴器、刷杆轴和位于刷杆轴上的刷毛所构成，刷毛间隔分布在刷杆轴上，刷杆轴位于各筒状滤网内，刷杆轴一端通过联轴器与清洗刷传动轴连接，电机通过电机轴带动主动轮传动从动轮带动各清洗刷传动轴转动，刷杆轴的另一端顶接在对应设置的各换网盖的轴碗内。上述结构设计达到了本实用新型的目的。
本实用新型的优点采用双网式过滤单元，具有体积小，安装使用简单，滤网能方便自行机械清洗，过滤效果好，不会造成泵的堵塞影响水的循环利用的现象发生，节省用水效果显著。
