申请日2008.08.29
公开(公告)日2009.05.27
IPC分类号C02F3/30
摘要
本实用新型涉及一种污水组合式生物处理装置，带有搅拌器的进水池底部通过水泵与生物选择器上侧的进口连接，生物选择器底部设有微孔曝气器，微孔曝气器与空气进气管连接，生物选择器上侧出口与推流式生物膜反应器的入口连接，推流式生物膜反应器底部设有微孔曝气器，微孔曝气器与空气进气管连接，在微孔曝气器上方设有生物膜载体，设在推流式生物膜反应器上侧的出口与沉淀池的入口连接，沉淀池底部的污泥出口通过水泵与生物选择器上侧的进口连接，同时，沉淀池底部的污泥出口与带有搅拌器的厌氧反应器的入口连接，厌氧反应器的出口通过水泵与生物选择器上侧的进口连接，沉淀池的上部设有出水口;用于有机废水的处理，实现了剩余污泥零排放。
权利要求书
1、一种污水组合式生物处理装置，由生物选择器、推流式生物膜反 应器，厌氧反应器，进水池和沉淀池构成;其特征在于：带有搅拌器的 进水池底部通过水泵与生物选择器上侧的进口连接，生物选择器底部设 有微孔曝气器，微孔曝气器与空气进气管连接，生物选择器上侧出口与 推流式生物膜反应器的入口连接，推流式生物膜反应器底部设有微孔曝 气器，微孔曝气器与空气进气管连接，在微孔曝气器上方设有生物膜载 体，设在推流式生物膜反应器上侧的出口与沉淀池的入口连接，沉淀池 底部的污泥出口通过水泵与生物选择器上侧的进口连接，同时，沉淀池 底部的污泥出口与带有搅拌器的厌氧反应器的入口连接，厌氧反应器的 出口通过水泵与生物选择器上侧的进口连接，沉淀池的上部设有出水口。
说明书
一种污水组合式生物处理装置
技术领域
本实用新型涉及一种针对城市生活污水和工业废水生物处理减少 剩余污泥量的组合式生物处理装置。
背景技术
目前在国内外，以活性污泥法为代表的生物污水处理技术已相当 成熟，现已广泛应用于城市生活污水和工业废水处理中。但活性污泥 法最致命的弱点是大量剩余污泥的产生，污泥治理已成为难以解决的 关键问题。污泥处理的投资和运行费用巨大，可占整个污水厂投资及 运行费用的25%～65%，已成为污水厂所面临的沉重负担。此外，在 污泥处理过程中产生大量有毒气体，危害员工的身体健康。面对上述 污泥处理遇到的重重困难，污泥处理应当遵循减量化为主，资源化和 末端处置为辅，这将成为今后污泥处理发展的主流。
专利“利用两段式生物反应器实现污泥减量化的工艺(专利号 200510044557.6)”采用序批式好氧颗粒污泥生物反应器和膜生物反 应器两个生物反应器串联工艺，利用原、后生动物捕食细菌，实现剩 余污泥减量化。该工艺虽然能起到污泥减量的效果，但采用序批式好 氧颗粒污泥生物反应器，污泥大部分被截留在反应器中，易使污泥浓 度升高，发生污泥膨胀，影响出水水质，并给装置运行管理带来一定 困难。
专利“序批式气升环流废水生物处理反应器及工艺(专利号 200610037337.5)”采用缺氧—厌氧—好氧交替进行的高效新型序批 式气升环流废水生物处理反应器，能够在同一反应器内实现难降解有 机污染物的氧化与生物脱氮的双重目标。但该反应器抗冲击能力差， 不适合水质水量变化较大的工业废水处理。
实用新型内容
本实用新型的目的是提供一种组合式生物反应器，采用生物捕食 和能量代谢解耦联两种机理对剩余污泥进行减量化处理以减少污泥排 量的污水组合式生物处理装置。

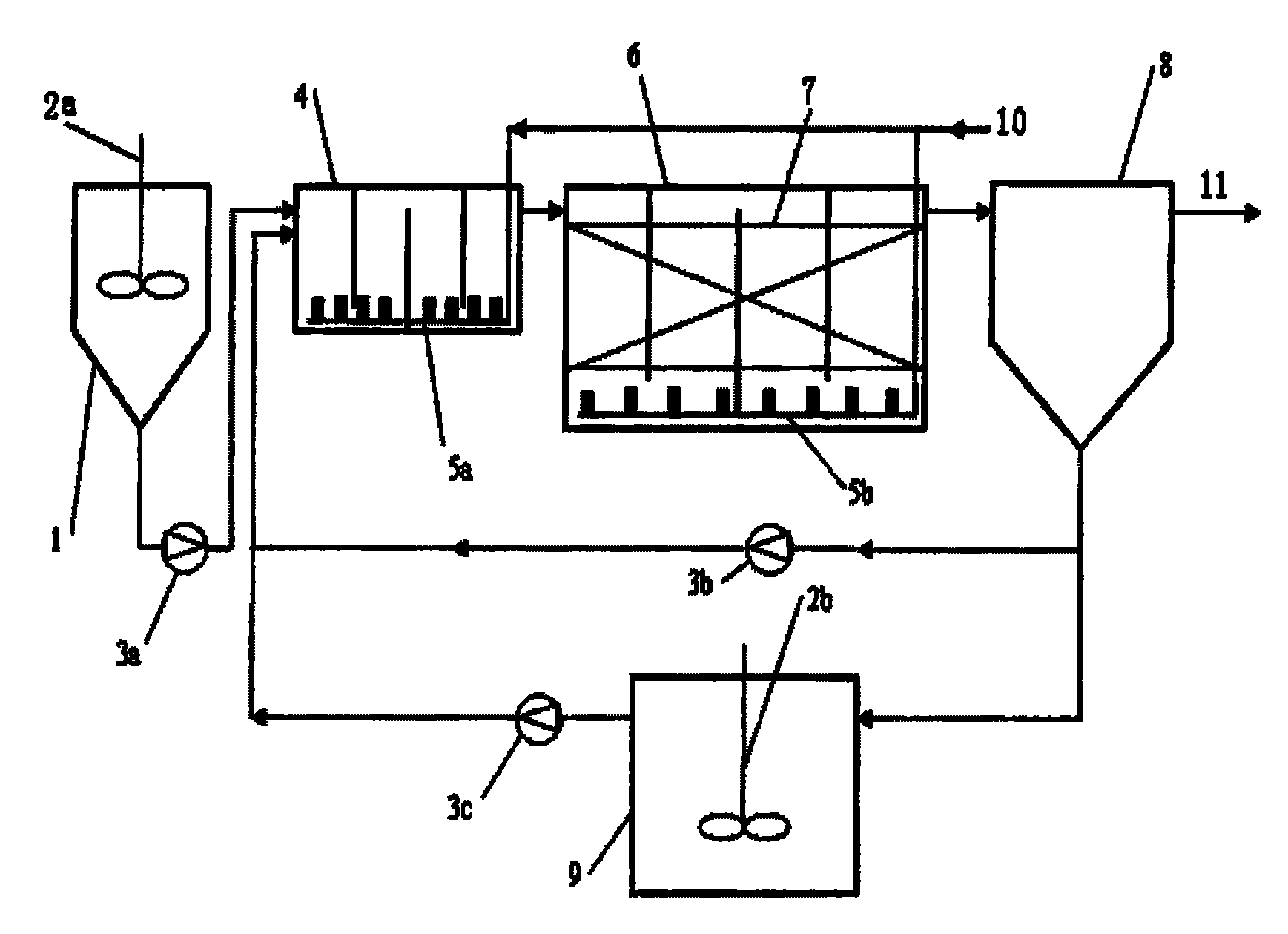

本实用新型所述的一种污水组合式生物处理装置，由生物选择器、 推流式生物膜反应器，厌氧反应器，进水池和沉淀池构成;带有搅拌 器的进水池底部通过水泵与生物选择器上侧的进口连接，生物选择器 底部设有微孔曝气器，微孔曝气器与空气进气管连接，生物选择器上 侧出口与推流式生物膜反应器的入口连接，推流式生物膜反应器底部 设有微孔曝气器，微孔曝气器与空气进气管连接，在微孔曝气器上方 设有生物膜载体，设在推流式生物膜反应器上侧的出口与沉淀池的入 口连接，沉淀池底部的污泥出口通过水泵与生物选择器上侧的进口连 接，同时，沉淀池底部的污泥出口与带有搅拌器的厌氧反应器的入口 连接，厌氧反应器的出口通过水泵与生物选择器上侧的进口连接，沉 淀池的上部设有出水口。
本污水组合式生物处理装置实现了生物捕食和能量代谢解偶联原 理的有机结合。首先，生物选择器和推流式生物膜反应器构成了两段 式生物反应器。在生物选择器中产生的菌胶团细菌作为推流式生物膜 反应器中原、后生动物的养分，被大量捕食，实现污泥减量化;沉淀 池中污泥回流到厌氧反应器，经处理后回流到生物选择器中，与进水 一起曝气处理，使微生物达到能量代谢解偶联，进一步实现污泥减量。 具体工艺步骤为：
(1)由搅拌器将待处理污水充分搅拌后，通过水泵将待处理污水打 入生物选择器，压缩空气通过底部设置的微孔曝气器对生物选择器曝 气，控制溶解氧的浓度在2mg/L以上。利用菌胶团细菌培养以进行生 物降解，出水排至推流式生物膜反应器;
(2)生物选择器出水流入推流式生物膜反应器中，压缩空气通过 底部设置的微孔曝气器进行曝气，对有机物进一步降解，提高出水水 质，同时原、后生动物捕食细菌，实现剩余污泥减量化。出水引入沉 淀池中沉淀;
(3)将沉淀池中污泥全部回流到生物选择器中，与进水共同曝气 处理;
(4)待生物选择器中污泥浓度超过一定浓度时，使沉淀池中污泥 引入到厌氧反应器中厌氧处理，经厌氧反应器处理的污泥回流到生物 选择器中，返回(1)步，继续循环进行。
采用组合式生物反应器工艺处理城市生活污水，同时可以实现总 氮、总磷的去除和剩余污泥的减量化，具有良好的经济和环境效益。
本发明可广泛应用于城市生活污水和工业废水的处理，尤其是水 质变化大的有机废水的处理。污染物的去除和出水的水质均有了明显 的提高，同时还实现了剩余污泥的减量化，具有良好的环境和经济效 益。
本发明工艺污泥减量化效果显著、处理水量大、运行费用及单位 水量处理费用相对较低，同时，处理效果好，出水水质稳定
本发明的显著进步和优点在于：
组合式生物反应器采用生物捕食和能量代谢解耦联两种机理对剩 余污泥进行减量化处理，效果显著，甚至可以达到污泥零排放。此外 在前端设置生物选择器，提高了抗冲击能力及污染物降解效率，同时 也抑制了污泥沉降性差、易膨胀等问题。
