申请日2001.04.19
公开(公告)日2003.08.20
IPC分类号B01D33/21
摘要

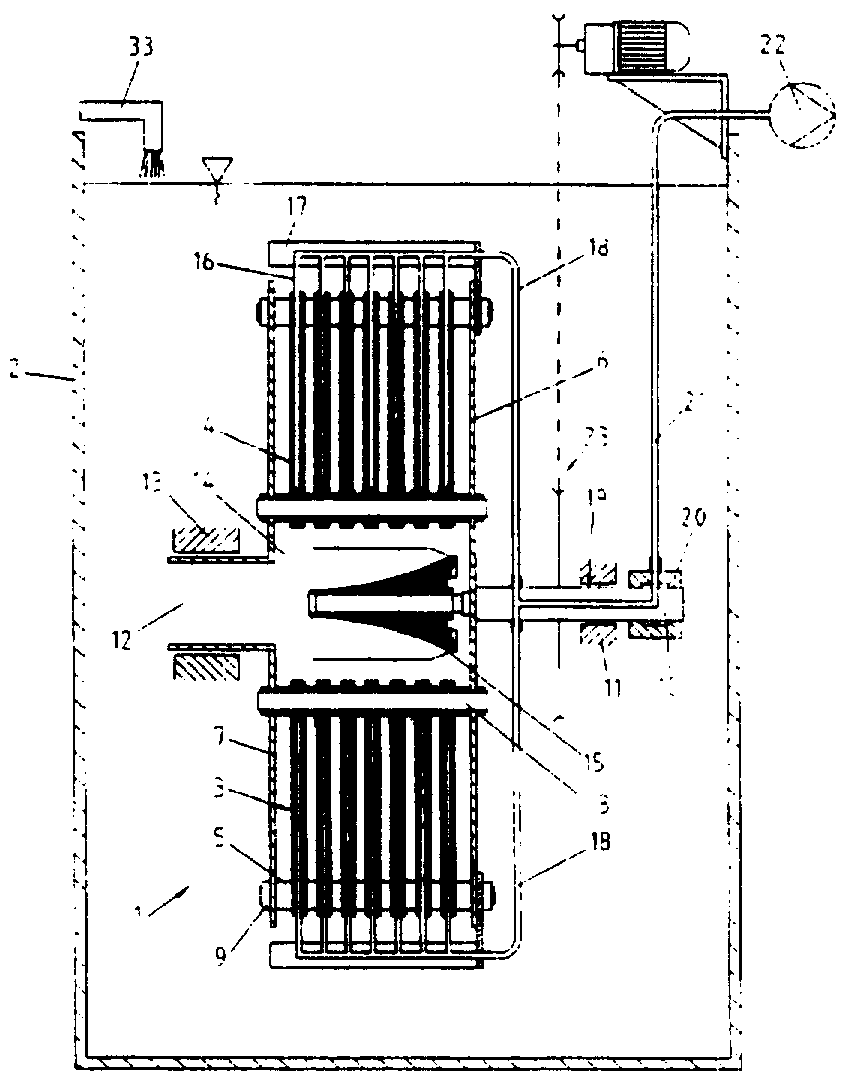

过滤装置(1)，特别适用于自动的废水净化和水处理，该过滤装置可旋转地布置在一个容器(2)中并被待过滤的液体包围。过滤装置(1)由许多相隔一定距离的滤芯(4)组成，这些滤芯组成分段式的过滤组件(3)并构成一个旋转式过滤器。单个滤芯(4)由滤板组成，通过这些滤板排出滤液，并在其两侧装有过滤器。本发明的目的是，避免在过滤过程中过滤器上附着固体。这个目的是这样实现的：该旋转式过滤器设置一个空腔(14)，该空腔一方面通过吸入孔(12)与容器(2)连通，另一方面又通过一块支承盘(6)封闭过滤段，而且该空腔(14)与一个导流元件有效连通。作为导流元件用一个泵叶轮(15)。泵叶轮(15)最好通过该旋转式过滤器进行传动。
权利要求书
1.污水澄清尤其是废水净化用的过滤装置(1)，由许多相隔一 定距离的滤芯(4)组成，这些滤芯组成过滤组件(3)并呈圆形或多 角形布置在一个装有未澄清液体的容器(2)中而可旋转，其特征为， 圆形或多角形布置的过滤组件(3)形成一个空腔(14)，该空腔一方 面通过一个吸入孔(12)与容器(2)连通，另一方面又通过一块支承 盘(6)封闭，而且空腔(14)与一个导流元件有效连接。
2.按权利要求1的过滤装置，其特征为，过滤组件(3)排列在 棒(8)上并一方面通过一根与支承盘(6)固定连接的传动轴(10) 支承在一个支座(11)内，另一方面又通过一个具有吸入孔(12)的 支承法兰(7)支承在一个支座(13)中。
3.按权利要求1和2的过滤装置，其特征为，该导流元件设计 为泵叶轮(15)并通过与过滤组件(3)连接的支承盘(6)而与传动 轴(10)连接。
4.按权利要求1和2的过滤装置，其特征为，在支承法兰(7) 的吸入孔(12)中设置了一个轴流叶片(24)，该轴流叶片与一台单 独的电动机(25)连接。
5.按权利要求1至4的过滤装置，其特征为，流动通道(26) 嵌入支承法兰(7)的吸入孔(12)中并固定在一个支座(28)内，而 且流动通道(26)一方面通过一个吸入孔(27)与容器(2)连接，另 一方面又通过一个缝隙状的孔(29)与空腔(14)连通。
6.按权利要求5的过滤装置，其特征为，流动通道(26)的吸 入孔(27)与一根管道(30)连接，该管道用一个在过滤装置(1)下 方的吸入孔(32)汇入容器(2)，并在管道(30)内装一台液压泵(31)。
说明书
污水澄清用的过滤装置
本发明涉及污水澄清尤其是废水净化和水处理用的过滤装置。
这类过滤装置由许多相隔一定距离的滤芯组成，这些滤芯组成过 滤组件并呈圆形或多角形布置在一个装有过滤液体的容器中而可旋 转。滤芯由滤板组成，滤板两侧装有过滤器并具有沟槽，以便排走滤 液。在过滤组件开始旋转运动时，在仍处于静态的滤液中的过滤面积 上产生一个流动阻力，这个流动阻力在开始时由于在过滤装置和液体 之间的高的相对速度而可阻止被滤除的固体沉积在过滤面积上。但该 起始流动阻力是随过滤装置的旋转持续时间的增加而减小的，这是因 为过滤液体越来越循环和过滤装置与液体之间的相对速度变小的缘 故。因此，随着过滤时间的不断增加，便会在过滤器上形成所谓的固 体覆盖层而使过滤装置的效率变差。
为了消除过滤器上的这种阻碍过滤的覆盖层，文献DE 195 37 578提出了一种反流冲洗装置，该装置由若干抽吸闸板组成，这些抽 吸闸板在滤板两侧紧贴在过滤器上并径向由外向里延伸。单个抽吸 闸板连接在立管上并通过另外的管道系统与一个吸入泵连接。通过 打开装在立管中的滑阀使净化的液体从滤板的内腔压入抽吸闸板 中，从而清除过滤面积附着的固体层。在清除不彻底时，还可通过 连接的吸入泵来加强反流冲洗。在这个清除过程中，抽吸闸板对过 滤器引起机械磨损，从而降低其使用寿命。除了反流冲洗装置外， 过滤器还配置了一个强化清除装置，该装置由一组一直垂直延伸到 空心轴的喷管组成，其喷嘴由一台高压泵供给已净化的液体。其缺 点是，用于清洗过滤器用的已净化的液体通过富集固体重新回流到 容器中并重新进行过滤过程，这样就导致了过滤器效率的降低。反 流冲洗装置和强化清除装置的机械和控制技术的费用是相当可观 的。不连续的清除会导致这样的后果，即在净化阶段的过滤过程中 总是在过滤器上又形成被滤除的固体的新的覆盖层，这些覆盖层对 过滤过程的效率产生负面影响。
本发明的目的在于，在避免先有技术的缺点的情况下，提出一种 澄清污水的过滤装置，用该过滤装置可达到过滤器的自动的、连续的 无磨损的清除，并由此防止了在过滤过程中在过滤器上形成阻碍过滤 的、对过滤过程产生负面影响的固体沉积(覆盖层)。
根据本发明，这个目的是这样实现的：圆形或多角形布置的过滤 组件形成一个空腔，该空腔一方面通过一个吸入孔与容器连通，另一 方面又通过一块支承板进行封闭，而且该空腔还与一个导流元件有效 连接。这样，通过相邻滤芯之间的未澄清的液体的涡流产生一个稳定 的流动阻力，并由此引起过滤器的自动的、连续的和无磨损的清除而 不产生机械的作用。所以避免了由于在过滤器上的固体沉积而形成的 阻碍过滤的覆盖层，从而提高了过滤效率。在清除过程中，只用容器 中的未澄清的液体，所以已澄清的液体不再流回到过滤器回路中，从 而比常规的过滤装置提高了过滤器效率。本发明无须大量的技术费用 就可实现，而且容易维护。过滤组件最好排列在棒上并一方面通过一 根与该支承盘固定连接的传动轴支承在一个支座内，另一方面又通过 具有吸入孔的支承法兰支承在一个支座中。
该导流元件优选设计为泵叶轮，并通过与过滤组件连接的支承盘 而与一根传动轴连接。这样，用该过滤装置同时产生一个泵作用，在 过滤过程中，这个泵作用引起过滤液体猛烈流过相隔一定距离的滤芯 而同时达到清除效果。通过组成一体的泵叶轮而省去了单独的传动， 并由此降低了成本。
根据本发明的另一个特征，在支承法兰的吸入孔中设置了一个轴 流叶片，该轴流叶片与一台单独的电动机连接。这样就可调节该流通 元件的转速而与过滤装置的转速无关，并由此可控制过滤面积上的过 滤液体的流速。
根据本发明的又一个特征，通过该支承法兰嵌入一个流动通道并 将它固定在一个支承座中，其中该流动通道一方面通过一个吸入孔与 容器连通，另一方面通过一个缝隙状的孔与空腔连通。这样就可达到 滤芯之间的更高的流速并进一步增加清除效果。
最后，根据本发明的最后一个特征，流动通道的吸入孔与一根管 道连通，该管道用一个在过滤装置下方的吸入孔汇入容器，并在管道 内装一台液压泵。
