申请日2018.02.02
公开(公告)日2018.10.30
IPC分类号C02F9/14; C02F103/34
摘要
本实用新型公开一种新型制药污水处理净化装置，包括有污水净化罐，所述的污水净化罐的底部与中间水池连通，所述的中间水池通过水泵、连接管与铁碳微电解塔的顶部连接，所述的铁碳微电解塔的底部与曝气室连通，所述的曝气室内设有臭氧发生装置，所述的曝气室通过连接水管、泵与中间水池的底部连通，所述的曝气室的一侧设有生物氧化池，所述的生物氧化池与其一侧的茶叶吸附池连通，所述的茶叶吸附池的一侧分别设有活性炭过滤池、处理池;本实用新型产品实用，结构合理简单，在解决污水问题上，有着巨大的效益，除污能力好，污水处理干净，在解决污水问题上，节能减排，降低企业投入，同时也为本地经济创收。
权利要求书
1.新型制药污水处理净化装置，其特征在于：包括有污水净化罐，所述的污水净化罐的底部与中间水池连通，所述的中间水池通过水泵、连接管与铁碳微电解塔的顶部连接，所述的铁碳微电解塔的底部与曝气室连通，所述的曝气室内设有臭氧发生装置，所述的曝气室通过连接水管、泵与中间水池的底部连通，所述的曝气室的一侧设有生物氧化池，所述的生物氧化池与其一侧的茶叶吸附池连通，所述的茶叶吸附池的一侧分别设有活性炭过滤池、处理池。
2.根据权利要求1所述的新型制药污水处理净化装置，其特征在于：所述的污水净化罐内设有辅料过滤层，所述的辅料过滤层为多组PVC填料相互铺接构成。
3.根据权利要求2所述的新型制药污水处理净化装置，其特征在于：所述的PVC填料为两相互对称的半圆球体旋接构成，各半圆球体上开设有多个可调节的扇形叶片。
4.根据权利要求1所述的新型制药污水处理净化装置，其特征在于：所述的生物氧化池从上到下包括辅料填料层、辅助填料层、主填料层、主微生物填料层、副辅助填料层，生物氧化池内上述各层厚度从上到下分别为15cm、15cm、15cm、25cm、15cm。
5.根据权利要求4所述的新型制药污水处理净化装置，其特征在于：所述的辅助填料层为多组表面为正十二面的PVC材质填料相互铺接多层构成。
6.根据权利要求4所述的新型制药污水处理净化装置，其特征在于：所述的副辅助填料层为多组表面为正十二面的PVC填料，所述的PVC填料的各面均设有过滤网。
说明书
新型制药污水处理净化装置
技术领域
本实用新型涉及制药污水处理装置技术领域，具体尤其涉及一种新型制药污水处理净化装置。
背景技术
水是生命之源，人们生活中都会产生大量的废水，而工业生产更甚，制药行业是我国传统支柱产业，随着制药加工业的发展，工业废水、废气的量越来越大，其产生排出的污水也是工业污水的来源之一，而制药污水主要包括四种类型，这些污水浓度高、色度深、难降解、毒性高，多数厂家未经处理就直接排放，对环境造成极大污染，更有报道，有污水厂采用洒水车将污水分点排放进下水道，危害巨大，而且现在国家对环保提出了新要求，致使人们对环保的重视。
现有制药污水处理方法多种多样，有以植物学为基础进行污水处理，有以物理法为基础进行污水处理，有以化学法为基础进行污水处理，也有以电化学、材料学结合为基础进行污水处理，但这些方法要不就是投入较大，要不就是耗能较高，与国家提倡节能减排的目标相斥，并大大提高了企业的生产成本。
实用新型内容
为此，本实用新型提出一种制药用污水处理净化装置，产品实用，结构合理简单，除污能力好，便于维护，在解决污水问题上，有着巨大的效益，节能减排，降低企业投入，同时也为本地经济创收。
本实用新型通过如下手段实现：

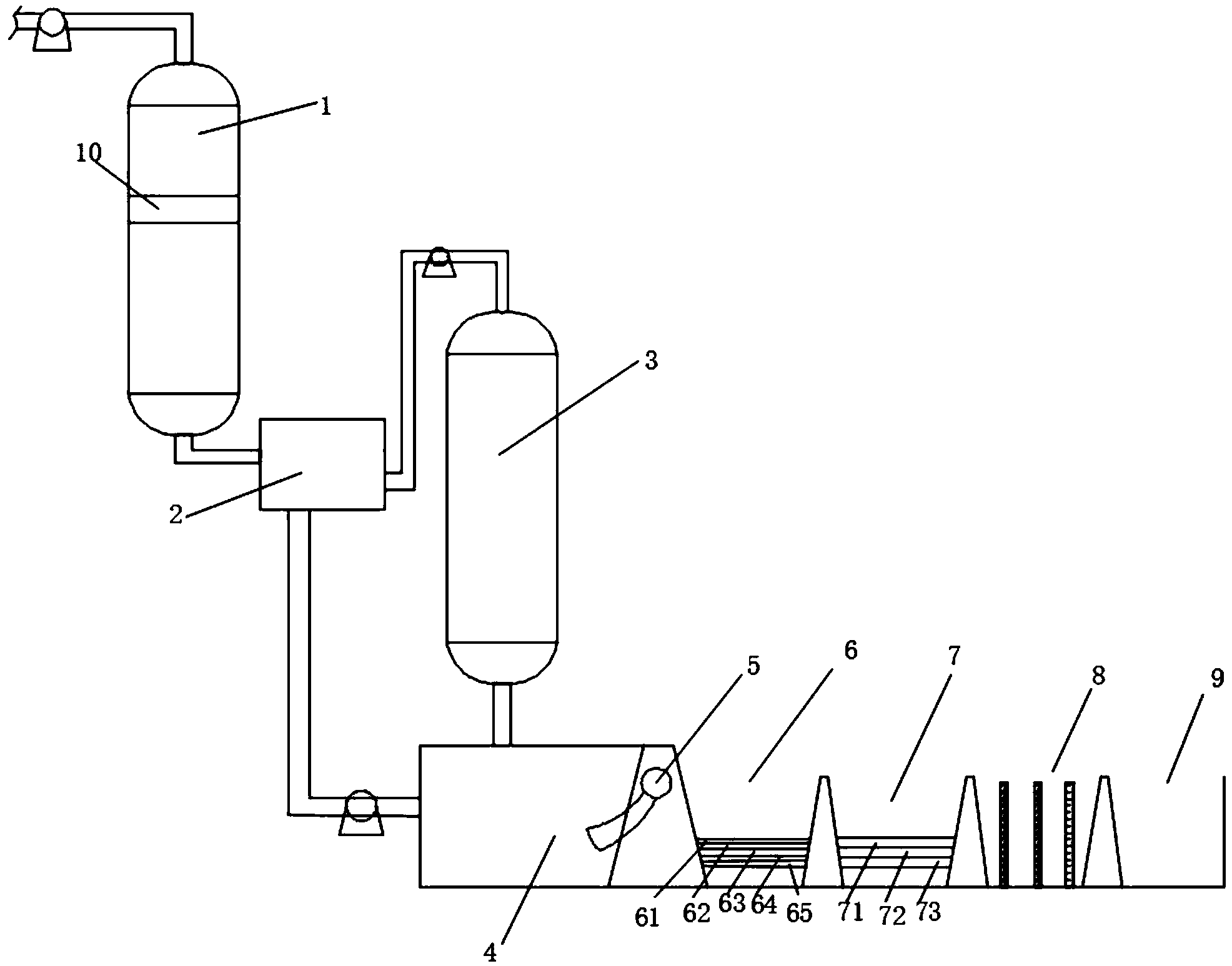

新型制药污水处理净化装置，包括有污水净化罐，所述的污水净化罐的底部与中间水池连通，所述的中间水池通过水泵、连接管与铁碳微电解塔的顶部连接，所述的铁碳微电解塔的底部与曝气室连通，所述的曝气室内设有臭氧发生装置，所述的曝气室通过连接水管、泵与中间水池的底部连通，所述的曝气室的一侧设有生物氧化池，所述的生物氧化池与其一侧的茶叶吸附池连通，所述的茶叶吸附池的一侧分别设有活性炭过滤池、处理池。
优选地，所述的污水净化罐内设有辅料过滤层，所述的辅料过滤层为多组PVC填料相互铺接构成。
优选地，所述的PVC填料为两相互对称的半圆球体旋接构成，各半圆球体上开设有多个可调节的扇形叶片，可以调节污水净化罐的水力负荷。
所述的生物氧化池从上到下包括辅料填料层、辅助填料层、主填料层、主微生物填料层、副辅助填料层，生物氧化池内上述各层厚度从上到下分别为15cm、15cm、15cm、25cm、15cm。
优选地，所述的辅助填料层为多组表面为正十二面的PVC材质填料相互铺接多层构成。
优选地，所述的副辅助填料层为多组表面为正十二面的PVC填料，所述的PVC材质填料的各面均设有过滤网。
优选地，所述的主填料层由石英砂、蒙脱石、粘土组成，所述的石英砂、蒙脱石、粘土的组分比为6:5:4。
优选地，所述的茶叶吸附池内设有茶叶吸附层，所述的茶叶吸附层由填料层、茶叶过滤层、副调料层构成。
本实用新型的有益效果是：本实用新型产品实用，结构合理简单，在解决污水问题上，有着巨大的效益，除污能力好，污水处理干净，能够根据实际污水处理需要，实现对污水的分级处理，节约能耗，便于维护，在解决污水问题上，有着巨大的效益，节能减排，降低企业投入，同时也为本地经济创收。
