申请日2018.03.21
公开(公告)日2018.11.02
IPC分类号E03C1/23; E03C1/122
摘要
本实用新型公开了一种生活污水分流翻转装置。其重污水下水管(2)和轻污水下水管(3)固定设置在多功能下水口(9)下端，多功能下水口(9)设置在洗菜、洗脸池(1)底中部，密封圈(7)内嵌在多功能下水口(9)底部，堵水翻转盖(4)为半圆形，堵水翻转盖(4)用转轴(5)设置在多功能下水口(9)上中部，且活动密压在密封圈(7)上。由于本实用新型设置了多功能下水口和堵水翻转盖，利用转轴翻转堵水翻转盖，可实现生活轻、重污水的分流、净化，根据需要对轻污水进行收集利用，降低生活成本，减少污水处理压力，节约水资源，保护环境。
权利要求书

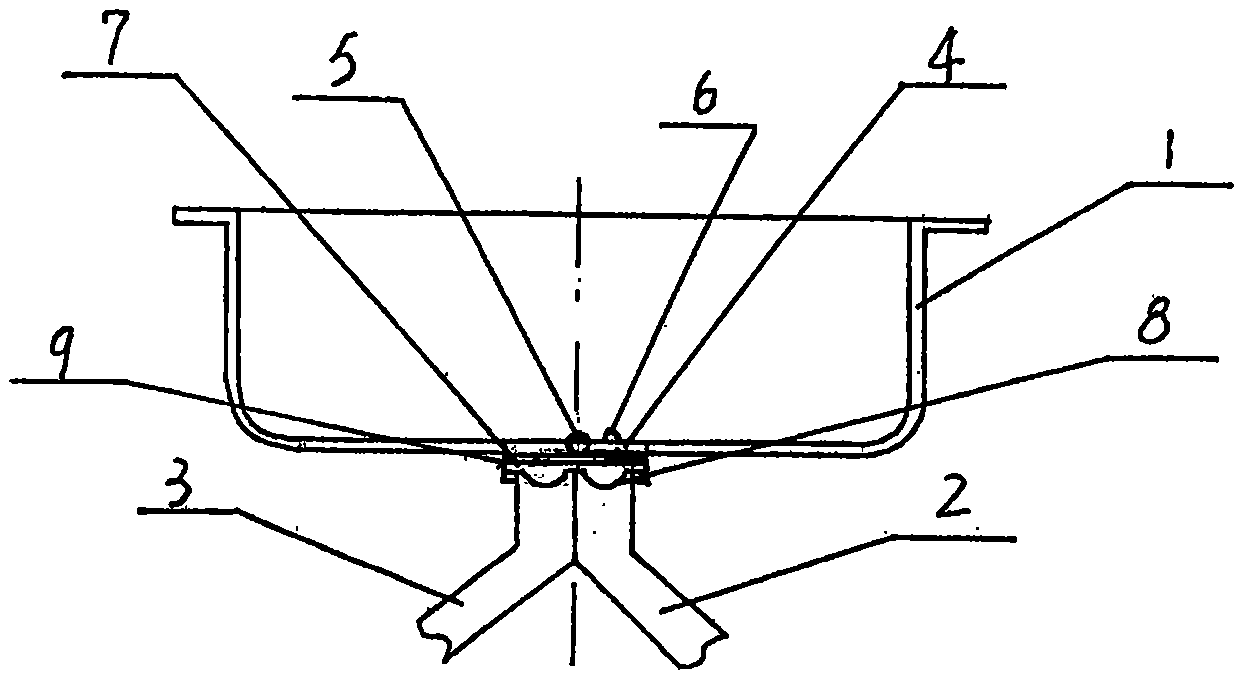

1.一种生活污水分流翻转装置，其特征是：重污水下水管(2)和轻污水下水管(3)固定设置在多功能下水口(9)下端，多功能下水口(9)设置在洗菜、洗脸池(1)底中部，密封圈(7)内嵌在多功能下水口(9)底部，堵水翻转盖(4)为半圆形，堵水翻转盖(4)用转轴(5)设置在多功能下水口(9)上中部，且活动密压在密封圈(7)上。
2.根据权利要求1所述的一种生活污水分流翻转装置，其特征是：所述的堵水翻转盖(4)上、下面中部设置一拉环(6)。
3.根据权利要求1所述的一种生活污水分流翻转装置，其特征是：所述的重污水下水管(2)和轻污水下水管(3)上内端活动放置过滤网(8)。
4.根据权利要求1所述的一种生活污水分流翻转装置，其特征是：所述的多功能下水口(9)为凹槽状。
说明书
一种生活污水分流翻转装置
技术领域：
本实用新型涉及家庭厨房、卫生间洗漱时轻、重污水分流使用的一种生活污水分流翻转装置。
背景技术：
日常生活中，家庭厨房洗菜池和卫生间洗脸盆洗涤后会产生大量污水，这些污水又分为“重度污水”和“轻度污水”，所谓“重度污水 ”是指厨房洗菜池洗锅、洗碗、洗菜，卫生间洗脸盆香皂污水和洗衣等头道水，这部分水有一定程度的污染，不宜二次利用。所谓“轻度污水”是指厨房洗菜池洗锅、洗碗、洗菜等过程中的二道水，卫生间洗脸盆的洗脸、洗手和漂洗衣服的二道水等，这类水污染较轻，经简单净化，可用于拖地、浇花、冲洗厕所等。现家庭厨房洗菜池洗涮时和卫生间洗脸盆洗漱后使用的大多是一个下水口，使用后的生活重度污水和轻度污水都是合用一根管道排入污水管网中，造成轻污水的浪费，同时增加了污水处理的压力，提高了污水处理的成本。
目前也有污水分流处理的下水口，一般是两个下水口用塞子塞住或设置两个盖子，使用时要分别拔出塞子或取下盖子，使用不方便，从而造成分流也十分麻烦。
实用新型内容：
本实用新型所要解决的技术问题是提供了一种设置多功能下水口和堵水翻转盖，可实现生活轻、重污水的分流、净化，对轻污水进行收集利用，节约水资源，保护环境的一种生活污水分流翻转装置。
本实用新型解决技术问题所采用的技术方案是：一种生活污水分流翻转装置的重污水下水管和轻污水下水管固定设置在多功能下水口下端，多功能下水口设置在洗菜、洗脸池底中部，密封圈内嵌在多功能下水口底部，堵水翻转盖为半圆形，堵水翻转盖用转轴设置在多功能下水口上中部，且活动密压在密封圈上。
本实用新型的有益效果是：由于设置了多功能下水口和堵水翻转盖，利用转轴翻转堵水翻转盖，可实现生活轻、重污水的分流、净化，结构合理、使用方便、方法先进科学，根据需要可对轻污水进行收集利用，降低生活成本，减少污水处理压力，节约水资源，保护环境。通过过滤网可以对水体进行过滤，滤除水体中的食物残渣，过滤拆装方便，便于清理。
