申请日2018.03.13
公开(公告)日2018.09.21
IPC分类号C02F9/04
摘要
一种羊毛漂洗废水处理回用系统，包括第一过滤器、废水收集池、抽水泵、混合箱、第二过滤器、沉淀池和回水泵，废水收集池的上部和下部分别设有进、出水口，第一过滤器装在废水收集池进水口处，抽水泵装在废水收集池出水口处，混合箱的上部有进水管，下部有出水管，所述进水管的一端与抽水泵出口连通，另一端与混合箱内腔连通，混合箱的内腔中装有液体搅拌混合装置，混合箱的顶部装有净水剂管和絮凝剂管，所述出水管的一端与混合箱内腔连通，另一端与沉淀池上部设置的进水口连通，所述第二过滤器装在出水管上，所述沉淀池中部设置的出水口处装有回水泵，所述回水泵的出水口与漂洗槽连通。本发明结构简单，能够有效节约水资源和降低成本。
权利要求书

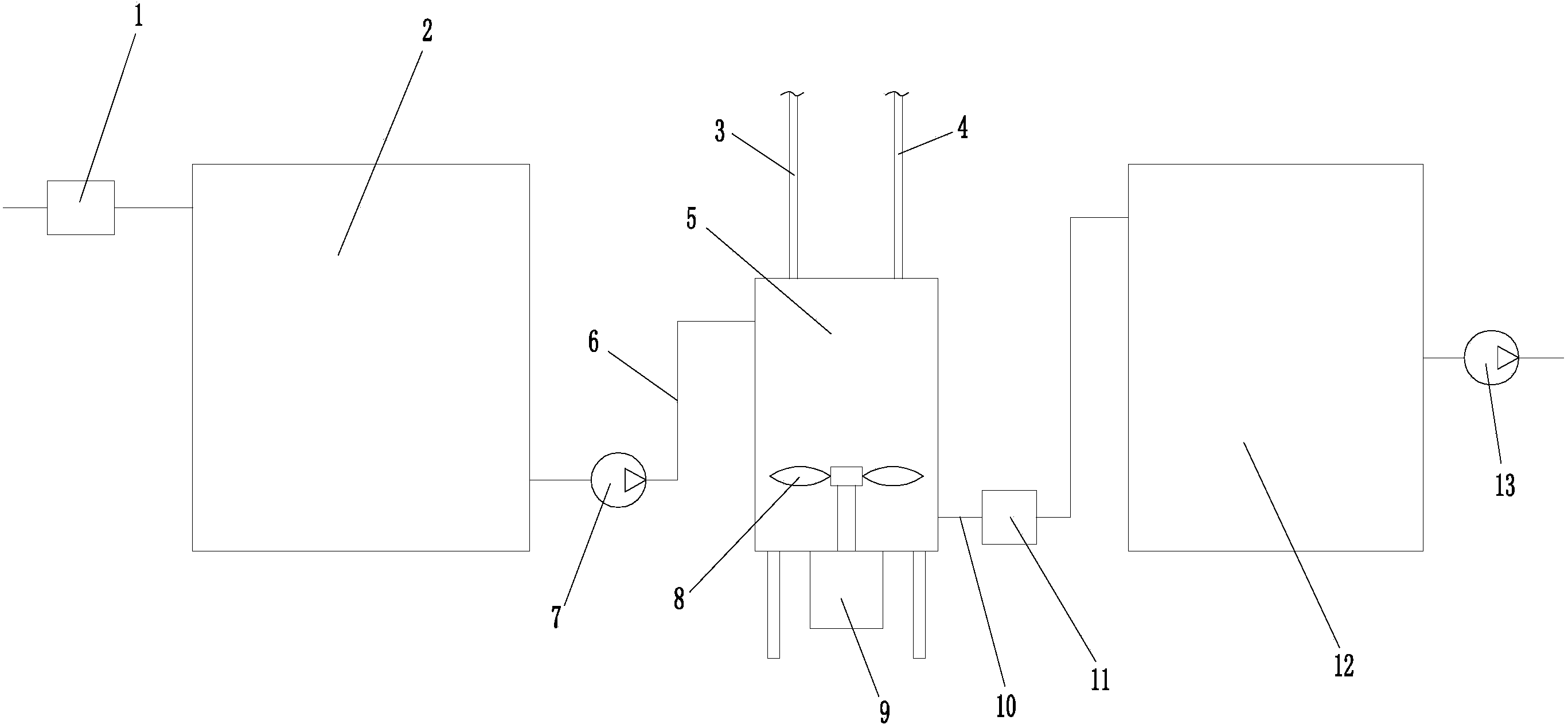

1.一种羊毛漂洗废水处理回用系统，其特征在于：包括第一过滤器(1)、废水收集池(2)、抽水泵(7)、混合箱(5)、第二过滤器(11)、沉淀池(12)和回水泵(13)，所述废水收集池(2)的上部和下部分别设有进水口和出水口，所述第一过滤器(1)装在废水收集池(2)的进水口处，所述抽水泵(7)装在废水收集池(2)的出水口处，所述混合箱(5)的上部设有进水管(6)，下部设有出水管(10)，所述进水管(6)的一端与抽水泵(7)的出口连通，另一端与混合箱(5)的内腔连通，所述混合箱(5)的内腔中装有液体搅拌混合装置，混合箱(5)的顶部装有净水剂管(3)和絮凝剂管(4)，净水剂管(3)和絮凝剂管(4)均与混合箱(5)的内腔相通，所述出水管(10)的一端与混合箱(5)内腔连通，另一端与沉淀池(12)上部设置的进水口连通，所述第二过滤器(11)装在出水管(10)上，所述沉淀池(12)中部设置的出水口处装有回水泵(13)，所述回水泵(13)的出水口与漂洗槽连通。
2.根据权利要求1所述的羊毛漂洗废水处理回用系统，其特征在于：所述进水管(6)的出口与混合箱(5)的内壁相切。
3.根据权利要求2所述的羊毛漂洗废水 处理回用系统，其特征在于：所述液体搅拌混合装置包括电机(9)以及位于混合箱(5)内腔中的搅拌叶片(8)，所述电机(9)装在混合箱(5)底部，电机(9)的转轴向上穿过混合箱(5)底壁后与搅拌叶片(8)连接。
说明书
羊毛漂洗废水处理回用系统
技术领域
本发明涉及废水处理技术领域，具体讲是一种羊毛漂洗废水处理回用系统。
背景技术
漂洗是羊毛洗涤中必不可少的一个环节。现有的羊毛洗涤生产线用水量较大，非常浪费水资源。虽然目前也有诸多羊毛洗涤污水处理系统，但普遍成本较高。
发明内容
本发明要解决的技术问题是，提供一种结构简单，能够有效节约水资源和降低成本的羊毛漂洗废水处理回用系统。
本发明的技术解决方案是，提供一种具有以下结构的羊毛漂洗废水处理回用系统，包括第一过滤器、废水收集池、抽水泵、混合箱、第二过滤器、沉淀池和回水泵，所述废水收集池的上部和下部分别设有进水口和出水口，所述第一过滤器装在废水收集池的进水口处，所述抽水泵装在废水收集池的出水口处，所述混合箱的上部设有进水管，下部设有出水管，所述进水管的一端与抽水泵的出口连通，另一端与混合箱的内腔连通，所述混合箱的内腔中装有液体搅拌混合装置，混合箱的顶部装有净水剂管和絮凝剂管，净水剂管和絮凝剂管均与混合箱的内腔相通，所述出水管的一端与混合箱内腔连通，另一端与沉淀池上部设置的进水口连通，所述第二过滤器装在出水管上，所述沉淀池中部设置的出水口处装有回水泵，所述回水泵的出水口与漂洗槽连通。
本发明所述的羊毛漂洗废水处理回用系统，其中，所述进水管的出口与混合箱的内壁相切。
本发明所述的羊毛漂洗废水处理回用系统，其中，所述液体搅拌混合装置包括电机以及位于混合箱内腔中的搅拌叶片，所述电机装在混合箱底部，电机的转轴向上穿过混合箱底壁后与搅拌叶片连接。
采用以上结构后，与现有技术相比，本发明羊毛漂洗废水处理回用系统具有以下优点：漂洗后的废水经第一过滤器流入废水收集池内，在此过程中，废水经第一过滤器进行首次过滤，随后，抽水泵将经第一次过滤的废水抽入混合箱内，与从净水剂管流出的净水剂明矾和从絮凝剂管流出的絮凝剂聚丙烯酰胺进行充分混合反应，紧接着，混合后的液体经第二过滤器进行第二次过滤后，流入沉淀池中沉淀40分钟，最后，清澈的液体由回水泵抽至漂洗槽中再次进行使用。可见，本发明有效节约了水资源，降低了生产成本;此外，本发明包含的零部件非常少，相应结构比较简单。
