申请日2018.05.17
公开(公告)日2019.01.04
IPC分类号G01D21/02; G05B19/05; H04N7/18
摘要

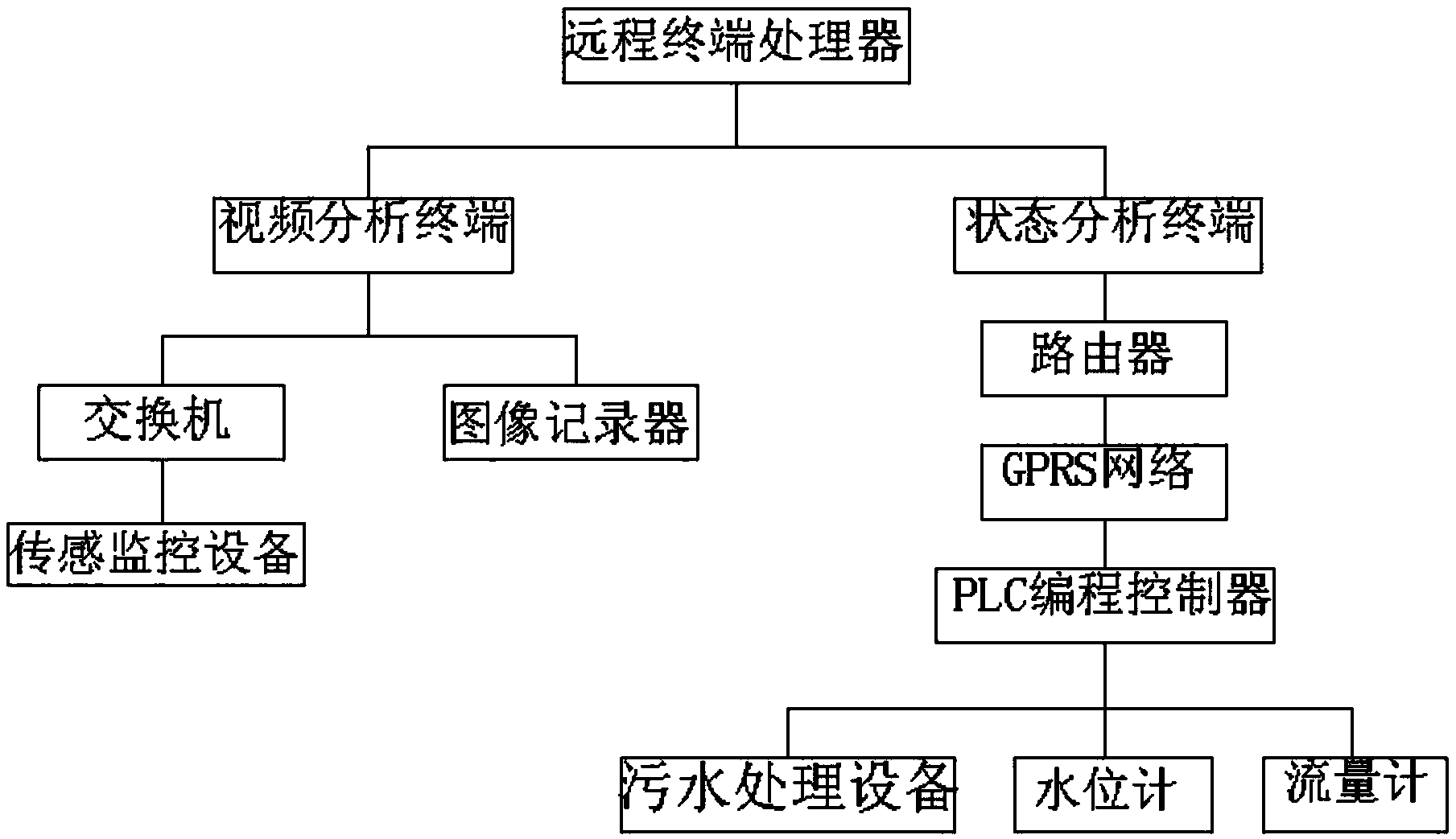

本实用新型提供的一种用于生活污水的远程监控管理系统，包括远程终端处理器，视频分析终端、状态分析终端及PLC编程控制器，所述远程终端处理器分别与视频分析终端及状态分析终端接通，所述视频分析终端分别接通有录像机和交换机，所述交换机接通有传感监视设备，所述状态分析终端连接有路由器，所述路由器通过GPRS网络与PLC编程控制器接通，所述PLC编程控制器分别与污水处理设备、水位计及流量计传输数据连通。本实用新型能够实现设备运行参数的采集，同时实现现场的视频监控，通过对现场视频图像、水位及流量的分析，能够实现现场污水处理设备的远程监管与控制，便于污水处理的分析及管理。
翻译权利要求书
1.一种用于生活污水的远程监控管理系统，其特征在于：包括远程终端处理器，视频分析终端、状态分析终端及PLC编程控制器，所述远程终端处理器分别与视频分析终端及状态分析终端接通，所述视频分析终端分别接通有录像机和交换机，所述交换机接通有传感监视设备，所述状态分析终端连接有路由器，所述路由器通过GPRS网络与PLC编程控制器接通，所述PLC编程控制器分别与污水处理设备、水位计及流量计传输数据连通。
2.如权利要求1所述的用于生活污水的远程监控管理系统，其特征在于：所述录像机为硬盘录像机。
3.如权利要求1所述的用于生活污水的远程监控管理系统，其特征在于：所述PLC编程控制器通过RS485接口与流量计相连。
4.如权利要求1所述的用于生活污水的远程监控管理系统，其特征在于：所述传感监视设备为摄像头。
5.如权利要求1所述的用于生活污水的远程监控管理系统，其特征在于：所述污水处理设备包括水泵和风机。
6.如权利要求1所述的用于生活污水的远程监控管理系统，其特征在于：所述路由器为固定IP的路由器。
说明书
一种用于生活污水的远程监控管理系统
技术领域
本实用新型涉及污水处理监控技术领域，具体是一种用于生活污水的远程监控管理系统。
背景技术
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑。生活污水所含的污染物主要是有机物(如蛋白质、碳水化合物、脂肪、尿素、氨氮等)和大量病原微生物(如寄生虫卵和肠道传染病毒等)。存在于生活污水中的有机物极不稳定，容易腐化而产生恶臭。细菌和病原体以生活污水中有机物为营养而大量繁殖，可导致传染病蔓延流行。因此，生活污水排放前必须进行处理。
农村生活污水处理系统主要是将居民的生活污水，经污水收集管网收集到污水处理站，然后采用组合型生物滤池污水处理技术进行处理。然而农村污水处理站地点分布广泛，要了解成百上千处农村生活污水处理设施的运行状态，必须派人去现场观察，这不仅造成人员、时间上的浪费，还产生不必要的物资开销。而且各村安排的监管人员大多是本村村民兼职，专业知识欠缺，导致污水处理设施运营不到位，出水难以达标，有部分污水处理设施甚至瘫痪或荒废，根本无法做到有效监管。
实用新型内容
针对上述现有技术中的不足之处，本实用新型旨在提供。
为解决上述技术问题，本实用新型提供的一种用于生活污水的远程监控管理系统，包括远程终端处理器，视频分析终端、状态分析终端及PLC编程控制器，所述远程终端处理器分别与视频分析终端及状态分析终端接通，所述视频分析终端分别接通有录像机和交换机，所述交换机接通有传感监视设备，所述状态分析终端连接有路由器，所述路由器通过GPRS网络与PLC编程控制器接通，所述PLC编程控制器分别与污水处理设备、水位计及流量计传输数据连通。
优选地，所述录像机为硬盘录像机。
优选地，所述PLC编程控制器通过RS485接口与流量计相连。
优选地，所述传感监视设备为摄像头。
优选地，所述污水处理设备包括水泵和风机。
优选地，所述路由器为固定IP的路由器。
本实用新型的优点如下：本实用新型能够实现设备运行参数的采集，同时实现现场的视频监控，通过对现场视频图像、水位及流量的分析，能够实现现场污水处理设备的远程监管与控制，便于污水处理的分析及管理。
