申请日2018.05.14
公开(公告)日2019.01.04
IPC分类号C02F9/14
摘要

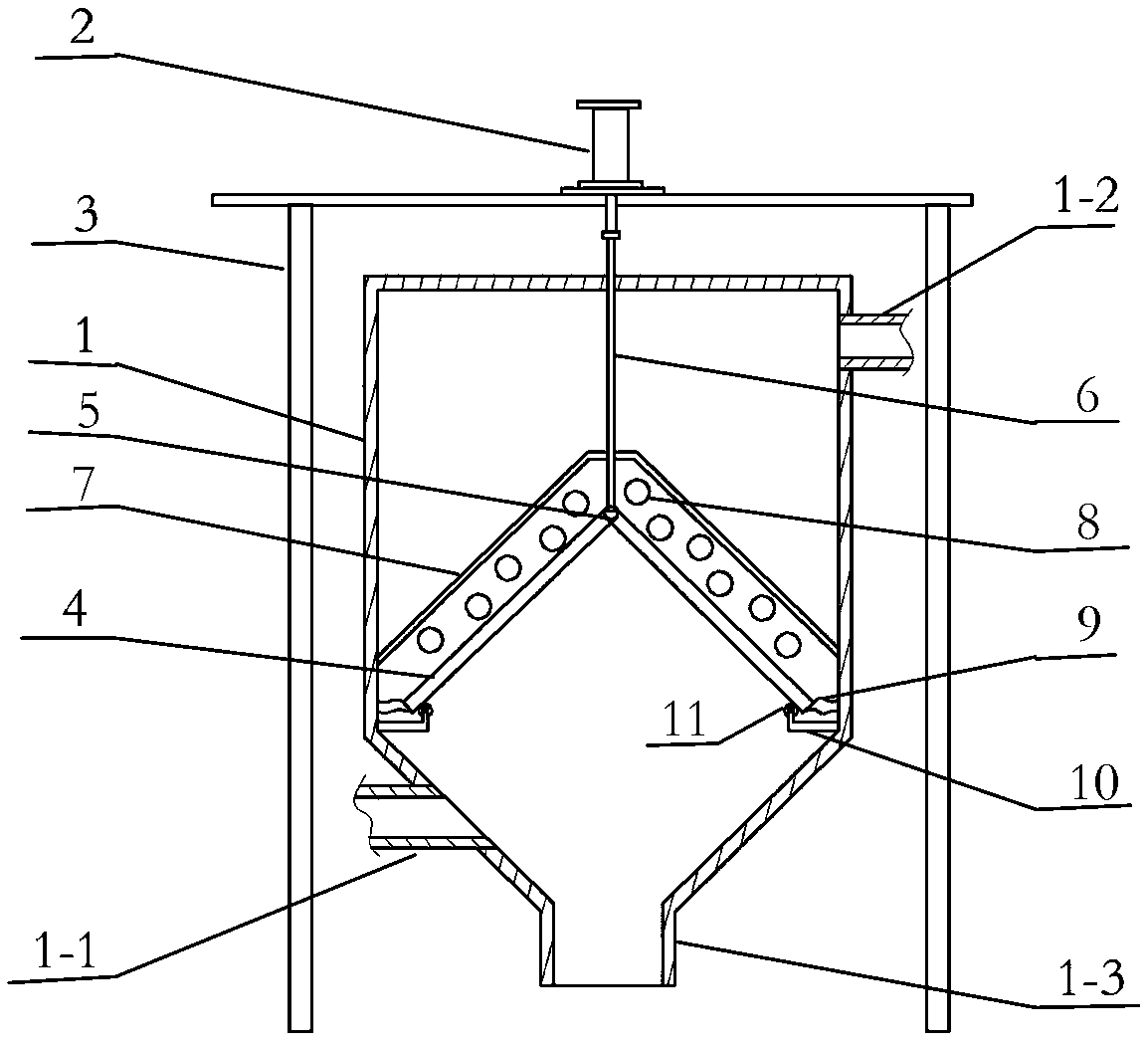

本实用新型涉及一种工业废水用污泥处理装置，包括过滤箱、过滤组件、气缸、气缸支撑架和清理组件;在过滤箱的下部设置有污水进口，在过滤箱的上部设置有净水出口，在过滤箱的底部设置有排渣口;过滤组件包括两片过滤网和用于连接两片过滤网的铰接轴，两片过滤网通过铰接轴转动连接，过滤组件设置在过滤箱内的中部;在铰接轴上竖直设置有连接杆，连接杆的另一端穿过过滤箱的顶部与气缸的输出端固定连接;清理组件包括隔离孔板和多个振动球，振动球放置在隔离孔板与过滤网之间。本实用新型结构简单易实施，通过对气缸和过滤组件的巧妙结合使过滤网不需要拆卸即可进行清洗，提高了过滤网的过滤效率。
翻译权利要求书
1.一种工业废水用污泥处理装置，其特征是，包括过滤箱、过滤组件、气缸、气缸支撑架和清理组件，所述气缸设置在所述气缸支撑架上;
在所述过滤箱的下部设置有污水进口，在所述过滤箱的上部设置有净水出口，在所述过滤箱的底部设置有排渣口;
所述过滤组件包括两片过滤网和用于连接两片所述过滤网的铰接轴，两片过滤网通过铰接轴转动连接，所述过滤组件设置在所述过滤箱内的中部;在所述铰接轴上竖直设置有连接杆，所述连接杆的另一端穿过所述过滤箱的顶部与所述气缸的输出端固定连接;
所述清理组件包括隔离孔板和多个振动球，所述隔离孔板设置在所述过滤箱内中部且位于所述过滤网的上方，所述振动球放置在所述隔离孔板与所述过滤网之间的空间中，在所述隔离孔板上开有多个通孔;在所述过滤网的底端与所述过滤箱对应侧的侧壁之间固定设置有密封片。
2.根据权利要求1所述的工业废水用污泥处理装置，其特征是，在所述过滤网的底端与所述过滤箱对应侧的侧壁之间设置有滤网支撑架，在所述滤网支撑架的顶部设置有用于支撑所述过滤网在所述滤网支撑架上滑动的滚轴。
3.根据权利要求1所述的工业废水用污泥处理装置，其特征是，所述隔离孔板上的通孔的面积小于所述振动球的过球心的截面的面积，且所述隔离孔板上的通孔的面积大于过滤网的网孔的面积。
说明书
工业废水用污泥处理装置
技术领域
本实用新型涉及污水预处理装置，具体的说是一种工业废水用污泥处理装置。
背景技术
目前我国经济繁荣发展的同时，也产生了大量工业废水，这些工业废水多含有毒有害物质，直接排放会对环境造成巨大污染，需要进行一定的净化处理后才能排放。而现有各种污水处理方法中，首推生化处理。生化处理是以微生物繁殖复制来转化有机质，使之以热量或以气体形式散发出来，达到减少生化剩余污泥的目的。发明专利ZL2015105720319公开了一种生化系统辅助设备，该设备是用于污水处理，其主要工作部分是两个平行设置且互为正负的电极，电极包括箱体及设置于箱体内的若干个电极孔板。这种电极结构在处理一些含有不可降解毛絮、纤维等难降解物较多的工业废水时，存在电极孔板容易堵塞的问题，造成电极箱体内的极板需要频繁取出进行清洗处理，而极板数量又较多，这不仅增加了工作人员的劳动强度，同时也需要中断污水处理过程，导致废水处理效率的降低，是该设备应用中亟待解决的一个重要问题。
实用新型内容
本实用新型的目的是提供一种工业废水用污泥处理装置，以解决现有生化处理设备的电极板在使用过程中易被工业废水的难降解物堵塞的问题。
本实用新型的目的是这样实现的：
一种工业废水用污泥处理装置，包括过滤箱、过滤组件、气缸、气缸支撑架和清理组件，所述气缸设置在所述气缸支撑架上;
在所述过滤箱的下部设置有污水进口，在所述过滤箱的上部设置有净水出口，在所述过滤箱的底部设置有排渣口;
所述过滤组件包括两片过滤网和用于连接两片所述过滤网的铰接轴，两片过滤网通过铰接轴转动连接，所述过滤组件设置在所述过滤箱内的中部;在所述铰接轴上竖直设置有连接杆，所述连接杆的另一端穿过所述过滤箱的顶部与所述气缸的输出端固定连接;
所述清理组件包括隔离孔板和多个振动球，所述隔离孔板设置在所述过滤箱内中部且位于所述过滤网的上方，所述振动球放置在所述隔离孔板与所述过滤网之间的空间中，在所述隔离孔板上开有多个通孔;在所述过滤网的底端与所述过滤箱对应侧的侧壁之间固定设置有密封片。
在所述过滤网的底端与所述过滤箱对应侧的侧壁之间设置有滤网支撑架，在所述滤网支撑架的顶部设置有用于支撑所述过滤网在所述滤网支撑架上滑动的滚轴。
所述隔离孔板上的通孔的面积小于所述振动球的过球心的截面的面积，且所述隔离孔板上的通孔的面积大于过滤网的网孔的面积。
本实用新型包括过滤箱、过滤组件、气缸、气缸支撑架和清理组件，过滤组件包括两片过滤网和用于连接两片过滤网的铰接轴，两片过滤网通过铰接轴转动连接，过滤组件设置在过滤箱内的中部，在铰接轴上竖直设置有连接杆，连接杆的另一端与气缸的输出端固定连接，清理组件包括隔离孔板和多个振动球，在对污水过滤时关闭排渣口，污水由污水进口进入，经过滤网的过滤由净水出口流出，能将含难降解物的污泥阻挡在过滤箱的底部，当对滤网上吸附的难降解物进行清理时，开启气缸，由气缸带动铰接轴上下往复运动，这样，过滤网也随之摆动，带动振动球在过滤网的网面上跳动，振动球与过滤网的网面摩擦后可将过滤网上的难降解物振动下落至过滤箱的底部，并由排渣口排出。
本实用新型结构简单易实施，通过对气缸和过滤组件的巧妙结合使过滤网不需要拆卸即可进行清洗，提高了过滤网的过滤效率。把本实用新型安装在生化处理设备的污水进口端，能有效将待处理污水中的毛絮、纤维等难降解物提前滤除，解决了生化处理设备中电极板因毛絮、纤维等难降解物的滞留而须频繁停机清理的问题，延长了生化处理设备电极板的使用寿命。
