申请日2018.08.21
公开(公告)日2019.01.18
IPC分类号F24F13/22; F24F6/12; F24F11/72; F24F110/20
摘要
本发明公开了一种空调废水回收再利用装置及其使用方法，其中该装置包括净化器和水箱，净化器的进水端与空调冷凝水管连接，净化器的出水端与水箱的进水口连接;水箱内设有用于将净化器净化后的冷凝水进行雾化处理的雾化片，冷凝水经雾化处理后形成蒸汽并通过水箱顶部设有的蒸汽口排出。本发明公开了一种空调废水回收再利用装置及其使用方法通过将空调冷凝水送入水箱中，然后采用雾化片对冷凝水进行雾化处理，雾化处理后的冷凝水形成蒸汽可以对周围环境起到加湿作用，有效的将空调废水重新利用了起来，节约了水资源。另外，在空调冷凝水进入水箱之前，采用了净化器对空调冷凝水进行了净化，避免了环境污染。
权利要求书

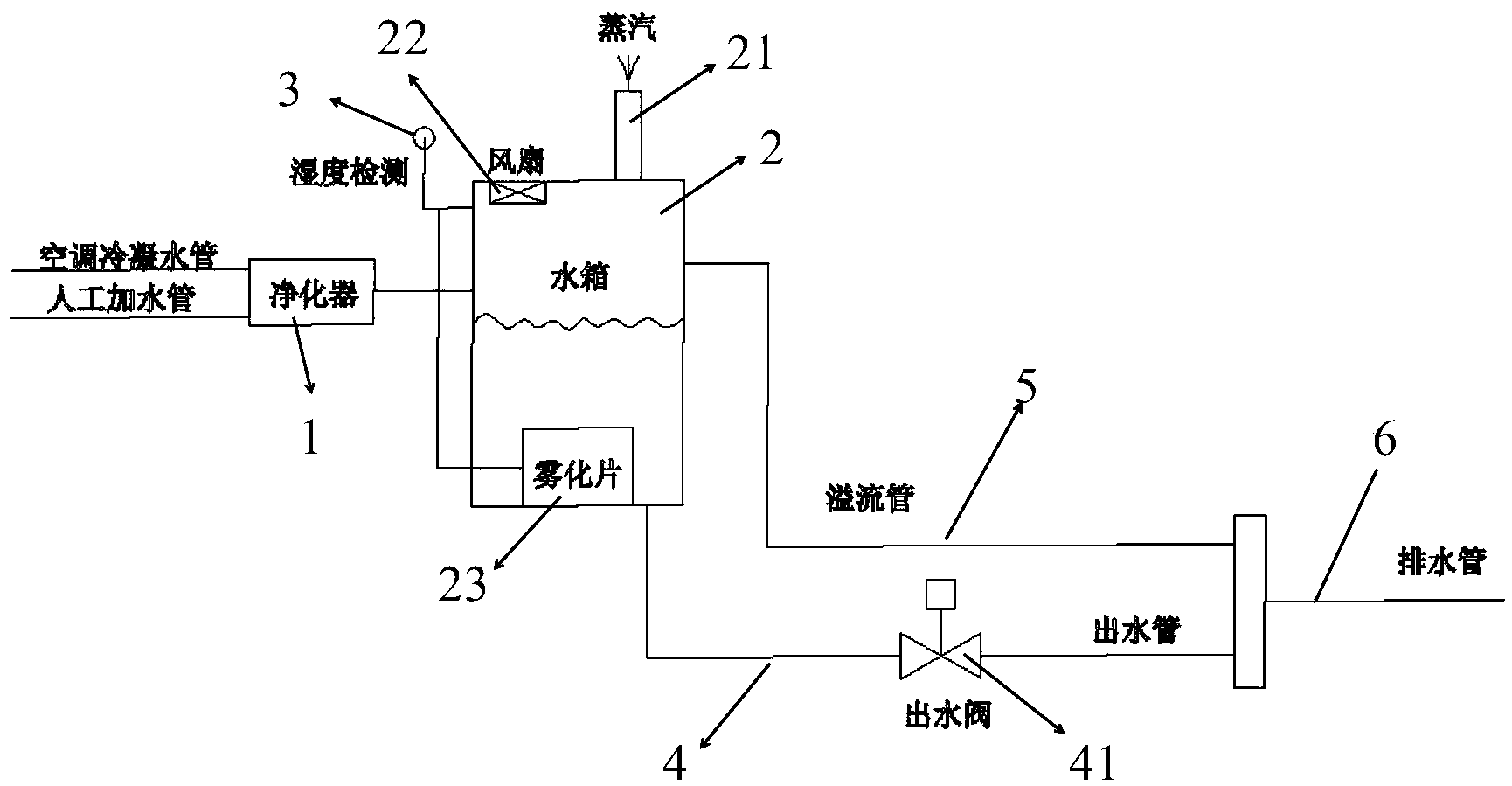

1.一种空调废水回收再利用装置，其特征在于，包括净化器和水箱，所述净化器的进水端与空调冷凝水管连接，所述净化器的出水端与所述水箱的进水口连接;所述水箱内设有用于将净化器净化后的冷凝水进行雾化处理的雾化片，所述冷凝水经雾化处理后形成蒸汽并通过所述水箱顶部设有的蒸汽口排出。
2.根据权利要求1所述的一种空调废水回收再利用装置，其特征在于，所述水箱的侧面开设有一溢流口，所述溢流口连接有一溢流管，所述溢流管与设有的排水管相连通。
3.根据权利要求2所述的一种空调废水回收再利用装置，其特征在于，所述水箱的底部设有出水口，所述出水口连接有出水管，所述出水管与所述排水管之间设有出水阀。
4.根据权利要求3所述的一种空调废水回收再利用装置，其特征在于，所述出水阀为电磁阀。
5.根据权利要求1所述的一种空调废水回收再利用装置，其特征在于，还包括湿度检测器和微控制器，所述湿度检测器将获取到的数据发送至所述微控制器，所述微控制器控制所述雾化片工作或者休眠。
6.根据权利要求1所述的一种空调废水回收再利用装置，其特征在于，还包括wifi模块以及远程控制终端，所述远程控制终端与所述微控制器通过所述wifi模块进行通信。
7.根据权利要求1所述的一种空调废水回收再利用装置，其特征在于，所述水箱内还设有风扇。
8.一种空调废水回收再利用装置的使用方法，其特征在于，所述方法包括以下步骤：
对空调冷凝水管中水的进行净化;
将净化后的冷凝水送入水箱中;
采用雾化片对水箱中的冷凝水进行雾化处理形成雾化蒸汽排出。
9.根据权利要求8所述的一种空调废水回收再利用装置的使用方法，其特征在于，所述采用雾化片对水箱中的冷凝水进行雾化处理形成雾化蒸汽排出的步骤之后，还包括以下步骤：
实时获取当前环境的湿度数据;
判断当前获取到的湿度数据是否超过预设湿度值;
若是，则控制雾化片停止工作;
若否，则返回所述实时获取当前环境的湿度数据的步骤。
10.根据权利要求9所述的一种空调废水回收再利用装置的使用方法，其特征在于，所述判断当前获取到的湿度数据是否超过预设湿度值的步骤中，所述预设湿度值为40%RH～60%RH。
说明书
一种空调废水回收再利用装置及其使用方法
技术领域
本发明涉及空调废水回收再利用，更具体地说是一种空调废水回收再利用装置及其使用方法。
背景技术
随着人们生活水平的提高，空调机已成为人们生活中不可或缺的一部分，空调机多用于天气炎热时，用来降低室内温度，使人们在室内空间生活或者工作更加舒适。
空调在制冷的过程中，空气中的水气会在空调机的蒸发器处被凝结为水而产生冷凝水，目前，这些空调的冷凝水都是直接排放，这不仅存在排放污染的问题，而且也造成了水资源的浪费，因此，有必要将空调冷凝水回收再利用起来。
发明内容
本发明的目的在于克服现有技术的不足，提供一种空调废水回收再利用装置及其使用方法。
为实现上述目的，本发明采用以下技术方案：一种空调废水回收再利用装置，包括净化器和水箱，所述净化器的进水端与空调冷凝水管连接，所述净化器的出水端与所述水箱的进水口连接;所述水箱内设有用于将净化器净化后的冷凝水进行雾化处理的雾化片，所述冷凝水经雾化处理后形成蒸汽并通过所述水箱顶部设有的蒸汽口排出。
其进一步技术方案为：所述水箱的侧面开设有一溢流口，所述溢流口连接有一溢流管，所述溢流管与设有的排水管相连通。
其进一步技术方案为：所述水箱的底部设有出水口，所述出水口连接有出水管，所述出水管与所述排水管之间设有出水阀。
其进一步技术方案为：所述出水阀为电磁阀。
其进一步技术方案为：还包括湿度检测器和微控制器，所述湿度检测器将获取到的数据发送至所述微控制器，所述微控制器控制所述雾化片工作或者休眠。
其进一步技术方案为：还包括wifi模块以及远程控制终端，所述远程控制终端与所述微控制器通过所述wifi模块进行通信。
其进一步技术方案为：所述水箱内还设有风扇。
一种空调废水回收再利用装置的使用方法，所述方法包括以下步骤：
对空调冷凝水管中水的进行净化;
将净化后的冷凝水送入水箱中;
采用雾化片对水箱中的冷凝水进行雾化处理形成雾化蒸汽排出。
其进一步技术方案为：所述采用雾化片对水箱中的冷凝水进行雾化处理形成雾化蒸汽排出的步骤之后，还包括以下步骤：
实时获取当前环境的湿度数据;
判断当前获取到的湿度数据是否超过预设湿度值;
若是，则控制雾化片停止工作;
若否，则返回所述实时获取当前环境的湿度数据的步骤。
其进一步技术方案为：所述判断当前获取到的湿度数据是否超过预设湿度值的步骤中，所述预设湿度值为40%RH～60%RH。
本发明与现有技术相比的有益效果是：本发明一种空调废水回收再利用装置包括净化器和水箱，净化器的进水端与空调冷凝水管连接，净化器的出水端与水箱的进水口连接;水箱内设有用于将净化器净化后的冷凝水进行雾化处理的雾化片，冷凝水经雾化处理后形成蒸汽并通过所述水箱顶部设有的蒸汽口排出。通过将空调冷凝水送入水箱中，然后采用雾化片对冷凝水进行雾化处理，雾化处理后的冷凝水形成蒸汽可以对周围环境起到加湿作用，有效的将空调废水重新利用了起来，节约了水资源。另外，在空调冷凝水进入水箱之前，采用了净化器对空调冷凝水进行了净化，避免了环境污染。
上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明技术手段，可依照说明书的内容予以实施，并且为了让本发明的上述和其它目的、特征及优点能够更明显易懂，以下特举较佳实施例，详细说明如下。
