申请日2018.10.24
公开(公告)日2019.01.18
IPC分类号C02F1/28
摘要
本发明公开了一种活性焦吸附在市政污水深度处理中的系统布置及控制方法，所述系统布置采用组团布置，根据处理规模大小，每组团设置一座活性焦房及一座或者两座活性焦吸附池，所述活性焦吸附池由两至多个混凝土方形池体构成，每座活性焦吸附池分列布置，每两列中间设置共用管廊，单座活性焦吸附池配套设置排焦管路及排焦阀门、翻焦管路及翻焦阀门、冲洗管路及冲洗阀门。本发明系统布置及控制将进焦、翻焦(洗焦)、排焦、脱水上清液排放等功能于一体。本布置形式及控制方式可根据污水处理厂规模按一定规格按模数配置。具有易复制、可扩展的特点。
权利要求书
1.一种活性焦吸附在市政污水深度处理中的系统布置，其特征在于，所述系统布置采用组团布置，根据处理规模大小，每组团设置一座活性焦房及一座或者两座活性焦吸附池，所述活性焦吸附池由两至多个混凝土方形池体构成，每座活性焦吸附池分列布置，每两列中间设置共用管廊，单座活性焦吸附池配套设置排焦管路及排焦阀门、翻焦管路及翻焦阀门、冲洗管路及冲洗阀门。
2.根据权利要求1所述活性焦吸附在市政污水深度处理中的系统布置，其特征在于，所述活性焦房内设置有进焦池与滤液池分别与活性焦吸附池连通，滤液池设置有震动脱水筛。
3.根据权利要求1所述活性焦吸附在市政污水深度处理中的系统布置，其特征在于，活性焦吸附池单格面积不超过5m×5m。
4.根据权利要求1所述活性焦吸附在市政污水深度处理中的系统布置，其特征在于，所述活性焦房内还设置有空压机、消毒加药、变配电间。
5.一种活性焦吸附在市政污水深度处理中的系统布置的控制方法，其特征在于，控制方式采用序批式控制，并配套PLC控制系统，包括加焦、翻焦和排焦的步骤，同一格吸附池内加焦、排焦和翻焦不同时进行。
6.根据权利要求5所述活性焦吸附在市政污水深度处理中的系统布置的控制方法，其特征在于，所述加焦时序为：焦炭卸料至加焦池，同时注水并混合搅拌，焦水混合物搅拌均匀后，边泵送边继续搅拌，直至加焦完毕，每座活性焦房同一时间仅向一座活性焦吸附池加焦。
说明书
活性焦吸附在市政污水深度处理中的系统布置及控制方法
技术领域
本发明涉及一种高标准排放污水处理厂深度处理阶段使用的活性焦工艺的系统布置及控制方法。
背景技术
活性碳以其优异的吸附性能在工业废水中应用较为普遍，但价格等因素导致市政污水厂鲜有使用。随着技术的进步，活性焦以其高性价比的优势，使得市政污水处理厂大规模应用成为可能。其出水水质可达《地表水环境质量标准》类Ⅲ类标准的要求。
目前的活性焦吸附一般采用圆形金属罐体，单罐直径2.4米，高度约9米，所有配套管路及附件露天设置，虽便于检修，但管路及附件容易老化。直径2.4 米的单罐筒体处理量约1000吨/天，对于大规模污水处理厂来讲，配置数量巨大，建造周期长、检修不便、维护工作量大。
发明内容
为了解决现有技术中的问题，本发明提供一种活性焦吸附在市政污水深度处理中的系统布置及控制方法，解决现有技术中活性焦吸附采用圆形金属罐体管路及附件容易老化、对于大规模污水处理厂配置数量巨大，建造周期长、检修不便、维护工作量大的问题。

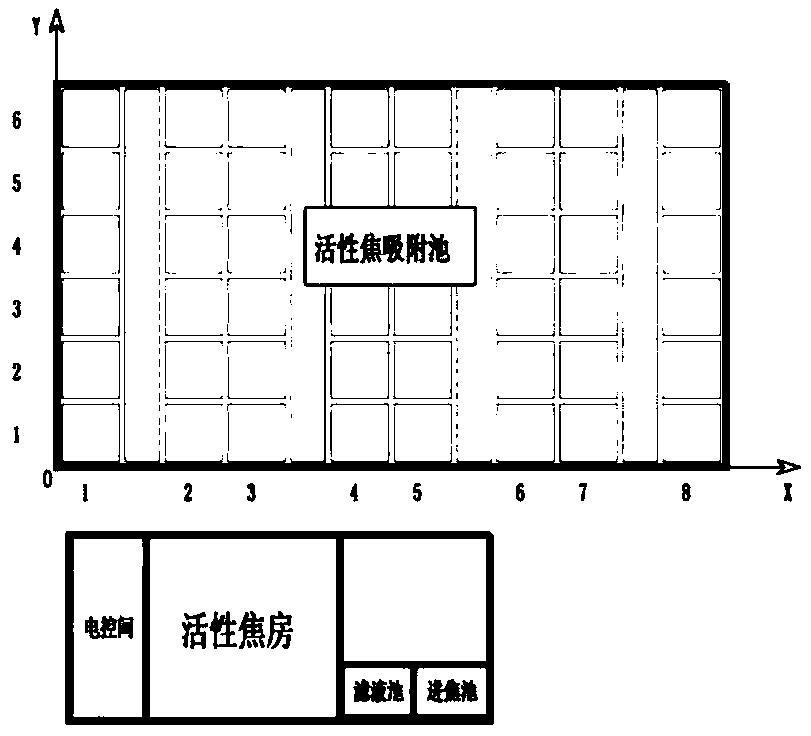

本发明的技术方案是：一种活性焦吸附在市政污水深度处理中的系统布置，所述系统布置采用组团布置，根据处理规模大小，每组团设置一座活性焦房及一座或者两座活性焦吸附池，所述活性焦吸附池由两至多个混凝土方形池体构成，每座活性焦吸附池分列布置，每两列中间设置共用管廊，单座活性焦吸附池配套设置排焦管路及排焦阀门、翻焦管路及翻焦阀门、冲洗管路及冲洗阀门。
所述活性焦房内设置有进焦池与滤液池分别与活性焦吸附池连通，滤液池设置有震动脱水筛。
活性焦吸附池单格面积不超过5m×5m。
所述活性焦房内还设置有空压机、消毒加药、变配电间。
一种活性焦吸附在市政污水深度处理中的系统布置的控制方法，控制方式采用序批式控制，并配套PLC控制系统，包括加焦、翻焦和排焦的步骤，同一格吸附池内加焦、排焦和翻焦不同时进行。
所述加焦时序为：焦炭卸料至加焦池，同时注水并混合搅拌，焦水混合物搅拌均匀后，边泵送边继续搅拌，直至加焦完毕，每座活性焦房同一时间仅向一座活性焦吸附池加焦。
本发明的有益效果是：本发明改变金属罐体形式，将活性焦吸附池由圆形金属管体改为混凝土方形池体，由单座直径2.4米改为截面5米见方，具有节省池体数(为原来的4分之1)，便于施工、巡视、维护;减少附属设备数量、降低工程造价的优点。方形池体可成行成列集约化布置，便于扩展，易于复制。通过 PLC站的控制，可将进焦、翻焦(洗焦)、排焦、脱水上清液排放等功能集成于一体，与集约化布置的池体一一对应。
本发明布置形式及控制方式可根据污水处理厂规模按一定规格按模数配置。具有易复制、可扩展的特点。
