申请日2018.10.16
公开(公告)日2019.02.15
IPC分类号E03F9/00
摘要
本发明公开了一种污水管快速处理装置，该处理装置包括转柱，所述转柱的一端开设有通孔，通孔的底部内壁上滑动安装有滑台，滑台的顶部一侧安装有驱动电机，驱动电机的输出轴上焊接有转轴，转轴远离驱动电机的一端焊接有安装杆，安装杆远离转轴的一端延伸至转柱的外侧并焊接有套管，套管上设有管孔，管孔内滑动安装有两个对称设置的滑杆，两个滑杆相互远离的一端均安装有棉刷。本发明通过调节卡板在安装杆上的固定位置，能够将棉刷推送至套管的外侧并与污水管的内壁相接触，通过驱动电机能够驱动棉刷在污水管的内壁上滑动，通过液压缸能够调节套管与转柱之间的距离，便于对不同深度的污水管内壁进行清理操作。
权利要求书

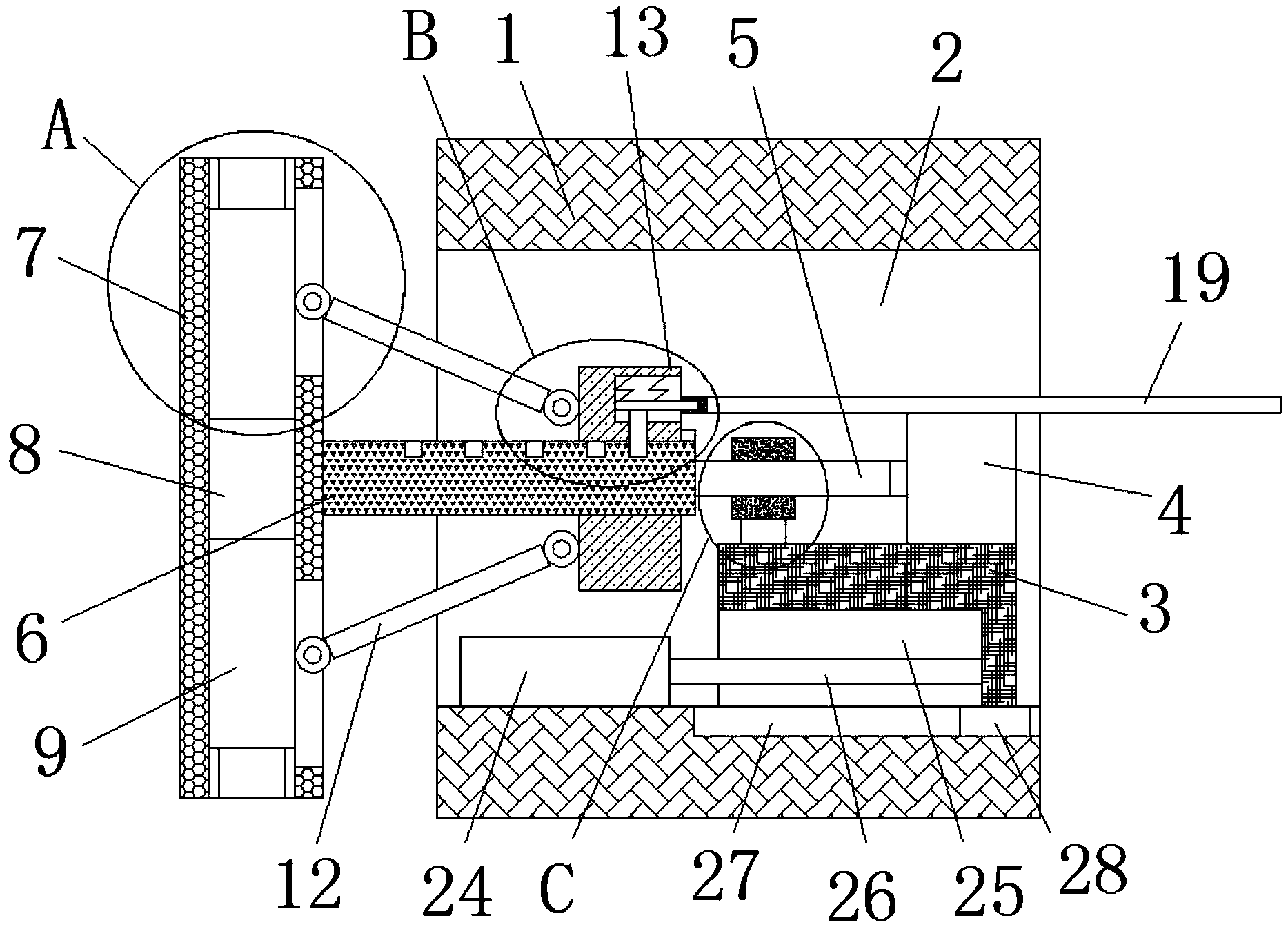

1.一种污水管快速处理装置，该处理装置包括转柱(1)：其特征在于：所述转柱(1)的一端开设有通孔(2)，通孔(2)的底部内壁上滑动安装有滑台(3)，滑台(3)的顶部一侧安装有驱动电机(4)，驱动电机(4)的输出轴上焊接有转轴(5)，转轴(5)远离驱动电机(4)的一端焊接有安装杆(6)，安装杆(6)远离转轴(5)的一端延伸至转柱(1)的外侧并焊接有套管(7)，套管(7)上设有管孔(8)，管孔(8)内滑动安装有两个对称设置的滑杆(9)，两个滑杆(9)相互远离的一端均安装有棉刷(10)，管孔(8)靠近转柱(1)的一侧内壁上开设有两个对称设置的矩形孔(11)，滑杆(9)靠近转柱(1)的一侧铰接有倾斜设置的牵引杆(12)，安装杆(6)的外侧活动套装有卡板(13)，牵引杆(12)远离滑杆(9)的一端延伸至套管(7)的外侧并与卡板(13)靠近套管(7)的一侧相铰接;
所述卡板(13)远离套管(7)的一侧开设有凹槽(14)，凹槽(14)位于安装杆(6)的上方，凹槽(14)的顶部内壁上焊接有多个弹簧(15)，多个弹簧(15)的底端焊接有同一个横杆(16)，横杆(16)的底部焊接有卡柱(17)，安装杆(6)的顶部开设有多个与卡柱(17)相适配的卡槽(18)，多个卡槽(18)中的一个卡槽(18)与卡柱(17)的底端相卡装，横杆(16)的外侧活动套装有套柱(20)，套柱(20)位于凹槽(14)的外侧，套柱(20)远离卡板(13)的一端焊接有拨动杆(19)，拨动杆(19)远离套柱(20)的一端延伸至通孔(2)的外侧，滑台(3)靠近套管(7)的一侧设有安装在通孔(2)底部内壁上的液压缸(24)，液压缸(24)上设有活塞杆(26)，滑台(3)靠近套管(7)的一侧底部开设有第一槽(25)，活塞杆(26)远离套管(7)的一端与第一槽(25)远离套管(7)的一侧内壁相焊接。
2.根据权利要求1所述的污水管快速处理装置，其特征在于：
所述通孔(2)的底部内壁上开设有滑槽(27)，所述滑槽(27)远离套管(7)的一侧设置为开口，所述滑槽(27)内滑动安装有滑轨(28)，所述滑轨(28)的顶侧与滑台(3)的底部相焊接，所述第一槽(25)的底部设置为开口，所述滑轨(28)的竖截面和滑槽(27)的竖截面均为燕尾型结构。
3.根据权利要求1所述的污水管快速处理装置，其特征在于：
所述转轴(5)的外侧固定套装有轴承(29)，轴承(29)的外圈焊接有支架，支架的底端与滑台(3)的顶部相焊接。
4.根据权利要求1所述的污水管快速处理装置，其特征在于：
所述凹槽(14)的底部内壁上开设有与卡柱(17)相适配的卡柱孔，卡柱(17)与卡柱孔滑动连接。
5.根据权利要求1所述的污水管快速处理装置，其特征在于：
所述卡板(13)远离套管(7)的一侧接触有限位板(23)，限位板(23)的底部与安装杆(6)的顶部相焊接。
6.根据权利要求1所述的污水管快速处理装置，其特征在于：
所述套柱(20)靠近卡板(13)的一侧开设有定位槽(21)，横杆(16)与定位槽(21)活动连接。
7.根据权利要求1所述的污水管快速处理装置，其特征在于：
所述卡板(13)的一侧开设有安装孔(22)，安装杆(6)与安装孔(22)活动连接。
8.根据权利要求7所述的污水管快速处理装置，其特征在于：
所述安装孔(22)的竖截面和安装杆(6)的竖截面均为矩形结构。
说明书
一种污水管快速处理装置
技术领域
本发明涉及污水管清理设备技术领域，具体为一种污水管快速处理装置。
背景技术
在市政排污中，往往要对污水管内壁进行清理，从而防止淤堵保持通畅。经检索，申请号为201710745070.3的专利文件公开了一种污水管处理装置，包括转柱，转柱左端设置有安设槽，安设槽右端壁中设置有转腔，转腔右端壁中设置有滑推槽，转腔中可转动地安装有转管，转管左端固定安装有第三齿链轮，转管中设置有开端朝右的花键孔，滑推槽中可左右活动地安装有滑推架，滑推架中固定安装有第一电机和第二电机，花键孔中可左右活动地配合安装有花键轴，花键轴与第一电机连接，滑推槽右端壁中设置有螺孔，螺孔中配合安装有螺柱，螺柱与第二电机连接，安设槽左端壁中设置有四个腔体，每个腔体中邻近端壁处设置有联通外端的导送槽，导送槽中活动安装有滑杆，滑杆外侧端固定安装有棉刷。该污水管快速处理装置结构简单，使用方便，可通过第一电机调节棉刷的伸出长度，因此，可适用于不同内径的污水管清洁操作。
但是上述设计的污水管快速处理装置不便将棉刷推送至与污水管的内壁相接触，不便对不同内径的污水管进行清理，不利于人们使用。
发明内容
针对以上问题，本发明提供了一种污水管快速处理装置，该处理装置可以有效解决背景技术中针对不便将棉刷推送至与污水管内壁相接触的问题，能够调节并固定棉刷的位置，能够对不同管径的污水管内壁进行清理。
为实现上述目的，本发明提供如下技术方案：
一种污水管快速处理装置，该处理装置包括转柱，所述转柱的一端开设有通孔，通孔的底部内壁上滑动安装有滑台，滑台的顶部一侧安装有驱动电机，驱动电机的输出轴上焊接有转轴，转轴远离驱动电机的一端焊接有安装杆，安装杆远离转轴的一端延伸至转柱的外侧并焊接有套管，套管上设有管孔，管孔内滑动安装有两个对称设置的滑杆，两个滑杆相互远离的一端均安装有棉刷，管孔靠近转柱的一侧内壁上开设有两个对称设置的矩形孔，滑杆靠近转柱的一侧铰接有倾斜设置的牵引杆，安装杆的外侧活动套装有卡板，牵引杆远离滑杆的一端延伸至套管的外侧并与卡板靠近套管的一侧相铰接;
所述卡板远离套管的一侧开设有凹槽，凹槽位于安装杆的上方，凹槽的顶部内壁上焊接有多个弹簧，多个弹簧的底端焊接有同一个横杆，横杆的底部焊接有卡柱，安装杆的顶部开设有多个与卡柱相适配的卡槽，多个卡槽中的一个卡槽与卡柱的底端相卡装，横杆的外侧活动套装有套柱，套柱位于凹槽的外侧，套柱远离卡板的一端焊接有拨动杆，拨动杆远离套柱的一端延伸至通孔的外侧，滑台靠近套管的一侧设有安装在通孔底部内壁上的液压缸，液压缸上设有活塞杆，滑台靠近套管的一侧底部开设有第一槽，活塞杆远离套管的一端与第一槽远离套管的一侧内壁相焊接。
作为本发明一种优选的技术方案，所述通孔的底部内壁上开设有滑槽，所述滑槽远离套管的一侧设置为开口，所述滑槽内滑动安装有滑轨，所述滑轨的顶侧与滑台的底部相焊接，所述第一槽的底部设置为开口，所述滑轨的竖截面和滑槽的竖截面均为燕尾型结构。
作为本发明一种优选的技术方案，所述转轴的外侧固定套装有轴承，轴承的外圈焊接有支架，支架的底端与滑台的顶部相焊接。
作为本发明一种优选的技术方案，所述凹槽的底部内壁上开设有与卡柱相适配的卡柱孔，卡柱与卡柱孔滑动连接。
作为本发明一种优选的技术方案，所述卡板远离套管的一侧接触有限位板，限位板的底部与安装杆的顶部相焊接。
作为本发明一种优选的技术方案，所述套柱靠近卡板的一侧开设有定位槽，横杆与定位槽活动连接。
作为本发明一种优选的技术方案，所述卡板的一侧开设有安装孔，安装杆与安装孔活动连接。
作为本发明一种优选的技术方案，所述安装孔的竖截面和安装杆的竖截面均为矩形结构。
与现有技术相比，本发明的有益效果是：
本发明的污水管快速处理装置通过安装杆、套管、管孔、滑杆、棉刷、矩形孔、牵引杆、卡板、凹槽、弹簧、横杆、卡柱、卡槽、拨动杆、套柱、定位槽和安装孔相配合，将套管和转柱插入污水管内，提拉拨动杆，使得拨动杆向远离滑台的方向移动，拨动杆通过套柱带动横杆向上移动，横杆向上挤压弹簧并带动卡柱向上移动，使卡柱与卡槽分离，向靠近滑台的方向推动拨动杆，拨动杆通过套柱推动卡板向靠近套管的方向移动，卡板在安装杆的外侧向靠近套管的方向移动，由于滑杆与卡板之间铰接有牵引杆，卡板通过牵引杆推动滑杆在管孔内滑动，使两个滑杆向相互远离的方向移动，滑杆能够将棉刷推送至套管的外侧，直至棉刷与污水管的内壁相抵时，向下移动拨动杆，弹簧的弹力推动横杆向下移动，横杆带动卡柱向下移动并卡入其中一个卡槽内，能够将卡板固定在安装杆上;
通过转柱、通孔、滑台、驱动电机、转轴、限位板、液压缸、第一槽、活塞杆、滑槽、滑轨和轴承相配合，将拨动杆从通孔内取出，套柱与横杆分离，启动驱动电机，驱动电机的输出轴带动转轴旋转，转轴通过安装杆带动套管旋转，套管通过滑杆带动棉刷在污水管的内壁上滑动，启动液压缸，液压缸通过活塞杆带动滑台向靠近液压缸的方向滑动，使得套管与转柱之间距离增大;
