申请日1991.02.02
公开(公告)日1991.12.25
IPC分类号G01F1/56
摘要
一种包含浮子、挺杆、固定架、电子运算器和电子显示器的污水流量计，其特征在于固定架上设置有直管式电位器，与浮子相连的挺杆顶端设置有直管式电位器的滑动触点，挺杆和直管式电位器之间设置有导向装置，设置有跨于明渠之上以安装固定架的横梁。本实用新型结构简单、制造方便、价格低廉、使用方便、输出信号稳定可靠，寿命长。
権利要求書

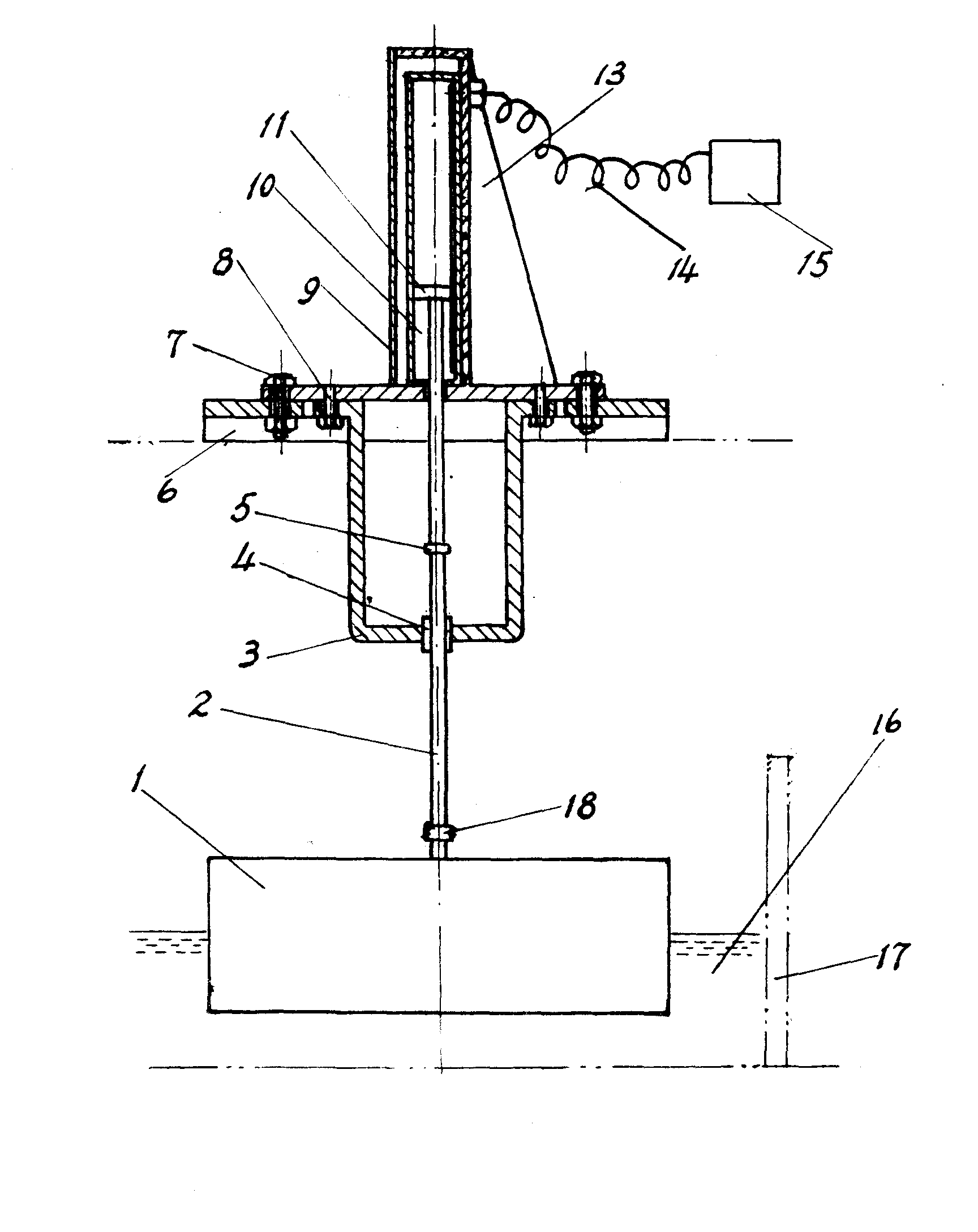

1、一种包含浮子、挺杆、固定架、电子运算器、电子显示器的污水流量计，其特征在于固定架上设置有直管式电位器，与浮子相连的挺杆顶端设置有直管式电位器的滑动触点，挺杆和直管式电位器之间设置有导向装置，设置有跨于明渠之上以安装固定架的横梁。
2、根据权利要求1所述的污水流量计，其特征在于所述的导向装置为固定在固定架下方的包含导向套的导向架，或者为上述的包含导向套的导向架和设置在挺杆顶端的导向块。
3、根据权利要求1所述的污水流量计，其特征在于所述的横梁跨于明渠渠壁的两端设置有四组包含螺杆螺母的水平调节机构，或者设置有四组由螺杆定位的楔形块水平调节机构。
说明书
本实用新型是关于液体流量的计量装置，特别是用于测量污水流量的计量装置。
目前国内外普遍采用根据堰式明渠中液位高度变化来测量液体流量，特别是测量污水的流量。使用这种原理的测量装置有各种类型和式样，其中用浮子来反映液位高度变化的最为流行，如浮子机械式计量装置和浮子电容式计量装置。浮子机械式计量装置由浮子、挺杆、机械式纪录机构和机架组成。机械式积算机构将经浮子和挺杆传送来的液位变化纪录在纪录纸上，经过一定时间间隔后按纪录纸上的纪录进行查表计算后获得流量。浮子电容式计量装置则通过一个复杂的电容电路将经浮子和挺杆传来的液位变化先转换为电讯号，然后将该电讯号分别输入电子积算器进行累计积算、输入电子显示器进行瞬时值和积算值的显示。浮子电容式计量装置免去了人工积算的缺陷，並能显示瞬时的流量，而且可通过导线将电讯号远距离输送，实用远程操作。但其电容电路较复杂，制造不便、成本高。
本实用新型的目的是在于提供一种具有简单的机电信号转换装置的包含浮子、挺杆、电子积算器和显示电路的堰式明渠污水流量计。
本实用新型的目的是这种实现的：一种包含浮子、挺杆、固定架、电子积算器、电子显示器的堰式明渠污水流量计，其特征在于固定架上设置有直管式电位器，与浮子相连的挺杆顶端设置有直管式电位器的滑动触点，挺杆和直管式电位器之间设置有导向装置，设置有跨于明渠之上以安装固定架的横梁。
