申请日2017.12.11
公开(公告)日2018.06.01
IPC分类号B01D33/15; B01D33/50; B01D33/80
摘要
本发明公开了一种污水处理用循环式过滤系统，包括壳体、绕自身轴线转动设置于壳体的转筒、多个沿周向间隔布置于转筒外圆的过滤网板和用于清理过滤网板的清理装置，所述转筒的轴线沿水平设置且过滤网板沿转筒的径向设置，待处理水从上往下流动并穿过旋转到转筒左侧的过滤网板实现过滤，而被过滤出的杂质贴附于过滤网板并旋转至转筒右侧由设置于右侧的清理装置清理，所述转筒的下方从左到右设置有用于收集并排放清水的排水通道和用于收集并排放被清理下来的杂质的出杂通道;能够提高污水预处理效率高，并且结构简单，自动化程度高，设备成本低廉，利于推广。
权利要求书
1.一种污水处理用循环式过滤系统，其特征在于：包括壳体、绕自身轴线转动设置于壳体的转筒、多个沿周向间隔布置于转筒外圆的过滤网板和用于清理过滤网板的清理装置，所述转筒的轴线沿水平设置且过滤网板沿转筒的径向设置，待处理水从上往下流动并穿过旋转到转筒左侧的过滤网板实现过滤，而被过滤出的杂质贴附于过滤网板并旋转至转筒右侧由设置于右侧的清理装置清理，所述转筒的下方从左到右设置有用于收集并排放清水的排水通道和用于收集并排放被清理下来的杂质的出杂通道。
2.根据权利要求1所述的污水处理用循环式过滤系统，其特征在于：所述过滤网板的径向外端沿转筒顺时针方向弯折形成垂直于过滤网板的防落阻挡网板。
3.根据权利要求1所述的污水处理用循环式过滤系统，其特征在于：所述清理装置为设置于转筒右侧上方的除杂风机，所述除杂风机的出风方向沿竖直向下。
4.根据权利要求3所述的污水处理用循环式过滤系统，其特征在于：还包括设置于转筒右侧上方的驱动风机，所述驱动风机沿竖直向下吹风并驱动转筒左侧的附着有杂质的过滤网板旋转，旋转的过滤网板带动转筒逆时针转动。
5.根据权利要求4所述的污水处理用循环式过滤系统，其特征在于：所述转筒还设置有转动阻尼调节机构，所述转动阻尼调节机构包括沿径向设置于转筒内部的挡板和与挡板配合的阻尼液，所述挡板为多个沿周向均匀间隔分布，所述挡板上均布有多个阻尼孔，通过调节位于转筒内的阻尼液的量实现对转筒转动阻尼的调节。
6.根据权利要求3所述的污水处理用循环式过滤系统，其特征在于：所述除杂风机为热风机。
7.根据权利要求1所述的污水处理用循环式过滤系统，其特征在于：所述出杂通道的位于转筒下方的内壁形成斜面，所述斜面用于通过杂质重力收集杂质并排放。
8.根据权利要求7所述的污水处理用循环式过滤系统，其特征在于：还包括排水口位于转筒左上方的排污管，所述排污管、驱动风机和除杂风机均为多个并均沿转筒的轴向并列分布。
9.根据权利要求8所述的污水处理用循环式过滤系统，其特征在于：所述转筒的中心还贯穿并固定设置有转轴，所述挡板沿周向间隔固定于转轴的外圆，所述转轴的两端通过轴承转动安装于壳体。
10.根据权利要求9所述的污水处理用循环式过滤系统，其特征在于：所述过滤网板和挡板均为六个。
说明书
污水处理用循环式过滤系统
技术领域
本发明涉及污水处理领域，具体涉及一种污水处理用循环式过滤系统。
背景技术
由于现代工业的迅速发展和城市人口的增加，生活用水和工业用水急剧增加，我国淡水资源本来就十分短缺，如果城市生活污水不经处理就排放，将会加剧了水资源的短缺，有可能产生不可挽回的后果。因此生活污水处理设备的利用迫在眉睫。生活污水处理设备也将为城市发展起到保驾护航的重要作用;一般来说，城市的污水排放方式为地下管道运输，但建设地下管道的过程中不免会对沿途的生态环境造成破坏，比如建设地下管道需要首先挖通运输路径，这就难免损害沿途的生态植被;再如安放地下管道时会用到一些大型设施，这些设备在施工时会产生噪声污染等情况。其次，污水处理工作进行中不仅会用到一些大型处理设施产生噪声，还会释放出污水中的废弃化学物质如硫和磷等，这些化学物质不仅气味刺鼻更有极大的毒性，不加处理地排放到城市中会严重影响城市的空气质量。污水处理最后的步骤是对污水进行净化，需要对污水中的附带物进行分离和沉淀，这些物质大多是废弃的污染物，自身携带着大量的病毒和寄生虫，对它们的处理工作一旦出现问题，不仅会影响城市的生态环境，更有可能威胁整个城市的所有居民的生命安全。由此，污水处理工作十分重要和必要，而从另一个方面来说，做好污水处理工作，对城市环境的保护工作必然有更加重大的意义;而现有的污水预处理装置的效率较低，严重制约污水处理的效率，不利于节能环保。
因此，为解决以上问题，需要一种污水处理用循环式过滤系统，能够提高污水预处理效率高，并且结构简单，自动化程度高，设备成本低廉，利于推广。
发明内容
有鉴于此，本发明的目的是克服现有技术中的缺陷，提供污水处理用循环式过滤系统，能够提高污水预处理效率高，并且结构简单，自动化程度高，设备成本低廉，利于推广。

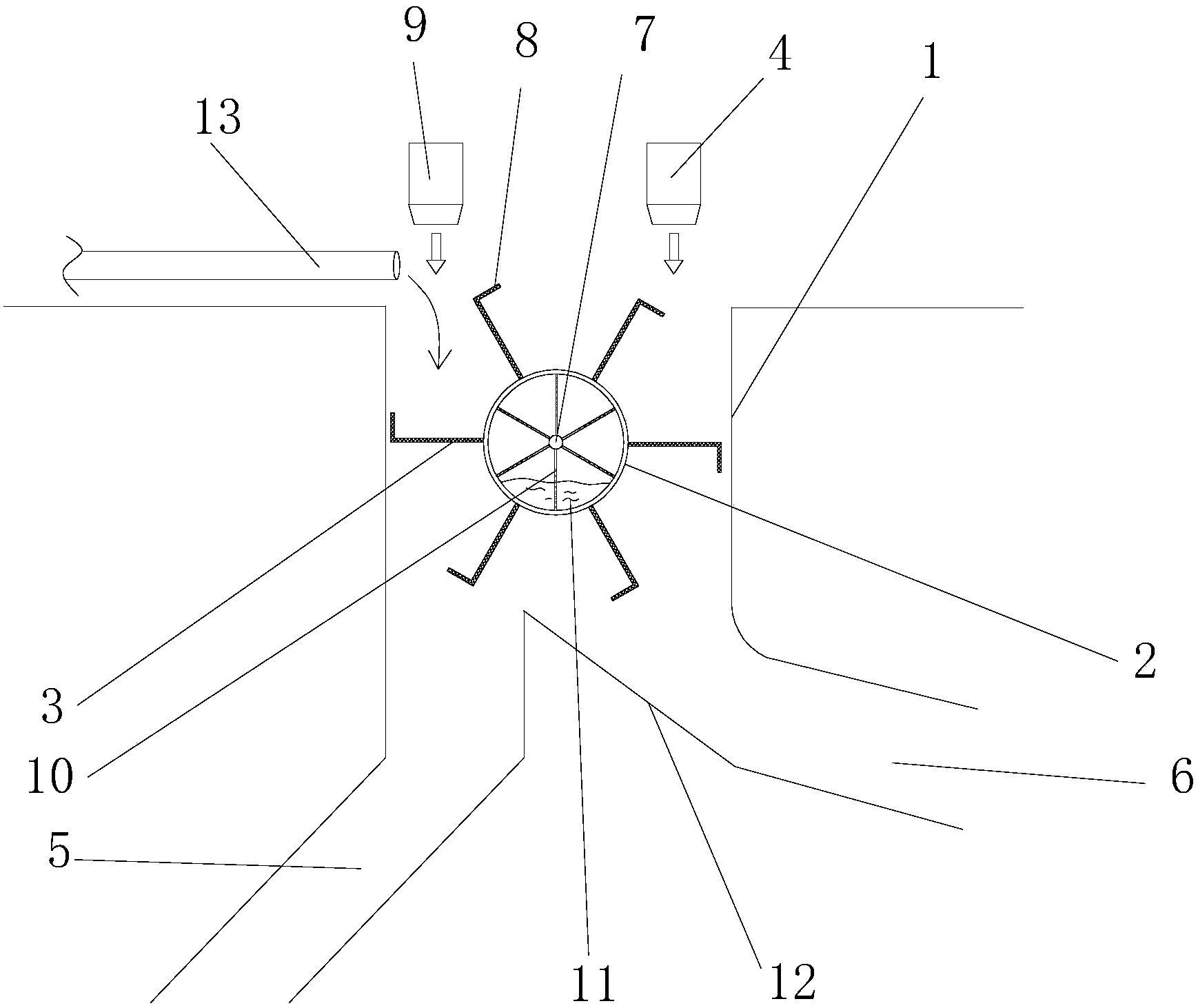

本发明的污水处理用循环式过滤系统，包括壳体、绕自身轴线转动设置于壳体的转筒、多个沿周向间隔布置于转筒外圆的过滤网板和用于清理过滤网板的清理装置，所述转筒的轴线沿水平设置且过滤网板沿转筒的径向设置，待处理水从上往下流动并穿过旋转到转筒左侧的过滤网板实现过滤，而被过滤出的杂质贴附于过滤网板并旋转至转筒右侧由设置于右侧的清理装置清理，所述转筒的下方从左到右设置有用于收集并排放清水的排水通道和用于收集并排放被清理下来的杂质的出杂通道。
进一步，所述过滤网板的径向外端沿转筒顺时针方向弯折形成垂直于过滤网板的防落阻挡网板。
进一步，所述清理装置为设置于转筒右侧上方的除杂风机，所述除杂风机的出风方向沿竖直向下。
进一步，还包括设置于转筒右侧上方的驱动风机，所述驱动风机沿竖直向下吹风并驱动转筒左侧的附着有杂质的过滤网板旋转，旋转的过滤网板带动转筒逆时针转动。
进一步，所述转筒还设置有转动阻尼调节机构，所述转动阻尼调节机构包括沿径向设置于转筒内部的挡板和与挡板配合的阻尼液，所述挡板为多个沿周向均匀间隔分布，所述挡板上均布有多个阻尼孔，通过调节位于转筒内的阻尼液的量实现对转筒转动阻尼的调节。
进一步，所述除杂风机为热风机。
进一步，所述出杂通道的位于转筒下方的内壁形成斜面，所述斜面用于通过杂质重力收集杂质并排放。
进一步，还包括排水口位于转筒左上方的排污管，所述排污管、驱动风机和除杂风机均为多个并均沿转筒的轴向并列分布。
进一步，所述转筒的中心还贯穿并固定设置有转轴，所述挡板沿周向间隔固定于转轴的外圆，所述转轴的两端通过轴承转动安装于壳体。
进一步，所述过滤网板和挡板均为六个。
本发明的有益效果是：本发明公开的一种污水处理用循环式过滤系统，通过设置旋转式的过滤网板，实现过滤网板循环式高效利用，大大提高污水的过滤效率，并且结构简单，自动化程度高，设备成本低廉，利于推广;所述防落阻挡网板利于防止杂质在重力的作用下脱落至排水通道，避免过滤后二次污染;驱动风机通过杂质附着于过滤网板形成阻风板，利于转筒转动，同时驱动风机的风力可加速待过滤水的流动速度，进一步缩短过滤时间和避免清水附着，提高过滤效率，同时当驱动风力一定时，转筒的转速可根据杂质附着于过滤网板形成阻风板的有效挡风面积自动调整转筒的转速，提高过滤效率，而且还可避免使用电机驱动，节约设备成本。
