摘要
野外快速布设的废水处理装置，其特征在于依序包括胶囊式废水收集容器、加压泵、砂碳过滤器、超滤过滤器、活性炭过滤器、NF纳滤膜过滤器、紫外线消毒器、胶囊式净水收集容器、反洗水泵，反洗水泵通过第五阀门分别与砂碳过滤器出水口、超滤过滤器的出水口、活性炭过滤器的出水口相连，砂碳过滤器进水口、超滤过滤器的进水口、活性炭过滤器的进水口分别通过第六阀门、第七阀门、第八阀门与胶囊式废水收集容器相连，NF纳滤膜过滤器的废水出口通过第九阀门与超滤过滤器的进水口相连。本发明与已有技术相比，具有既能适应野战快速布设需要，同时又能有效对废水进行处理的优点。
权利要求书
1.野外快速布设的废水处理装置，其特征在于依序包括胶囊式废水收集容器、与废水收集容器相连的加压泵、通过第一阀门与加压泵相连的砂碳过滤器、通过第二阀门与砂碳过滤器相连的超滤过滤器、通过第三阀门与超滤过滤器相连的活性炭过滤器、通过第四阀门与活性炭过滤器相连的NF纳滤膜过滤器、与NF纳滤膜过滤器相连的紫外线消毒器、与紫外线消毒器相连的胶囊式净水收集容器、与胶囊式净水收集容器相连的反洗水泵，反洗水泵通过第五阀门分别与砂碳过滤器出水口、超滤过滤器的出水口、活性炭过滤器的出水口相连，砂碳过滤器进水口、超滤过滤器的进水口、活性炭过滤器的进水口分别通过第六阀门、第七阀门、第八阀门与胶囊式废水收集容器相连，NF纳滤膜过滤器的废水出口通过第九阀门与超滤过滤器的进水口相连。
2.根据权利要求1所述的野外快速布设的废水处理装置，其特征在于加压泵、通过第一阀门与加压泵相连的砂碳过滤器、通过第二阀门与砂碳过滤器相连的且出水口带有第三阀门的超滤过滤器、与砂碳过滤器进水口相连的第六阀门、与超滤过滤器进水口相连的第七阀门固定在第一机架上构成第一模块组件，活性炭过滤器、通过第四阀门与活性炭过滤器相连的NF纳滤膜过滤器、与NF纳滤膜过滤器相连的紫外线消毒器、与活性炭过滤器的进水口相连的第八阀门固定在第二机架上构成第二模块组件。
说明书
野外快速布设的废水处理装置
技术领域：
本发明涉及一种废水处理技术。
背景技术：
现有的野战医院，会产生大量的医疗废水，这些废水如果处理不当，会对环境造成严重的破坏，野外应急医疗与一般传统医疗废水具有非常大的不同：(1)实施周期短：根据以往应急实战经验来看，一般野外应急时间大概20天左右，在这么短得时间内，采用传统处理模式(生化处理)对废水进行彻底处理，很不现实。理由有二：1)传统医疗废水处理采用工艺必须为生物处理法，物化处理工艺无法满足排放要求;2)采用生物处理工艺的最短启动时间基本上在20-30天内才完成，也就是说系统都没有完全启动运行正常，整个应急事件已经结束;
(2)水质水量波动性大：传统医疗废水生物处理方式存在耐冲击负荷能力弱的特点，在野外应急情况下，做一个足够容量的调节池来满足废水水量调节和水质均化不是很现实，这就容易导致生化处理系统的不稳定性，出水很难做到稳定达标;
(3)排水去向不稳定：野外应急废水的排向不确定，这就对废水处理的稳定性提出很高的要求，但传统生物处理工艺在野外应急状态下诸多的不确定性因素导致系统无法做到完全保障废水排放水质;
(4)必须进行消毒，但不适合采用化学消毒剂：根据国家医疗废水处理规范，医疗废水排放前必须经过消毒处理，这是硬性要求，但传统的医疗废水消毒都采用化学消毒，这就存在一个问题，必须携带一定量的化学药剂，这给应急医疗带来一定风险和不确定性安全隐患。
因此，是不可能采用常规医院处理的方式进行，现有的处理方式往往仅采用容器封装后填埋，虽然，能防止直接排放对环境造成的危害，但是，如果过后这些容易被无意挖掘出来并被打开，由于这些废水还是处于有害状态，因此还会有危害情况的发生，况且，大量的医疗废水的填埋，需要大面积的填埋场，这样，填埋后一定会对环境造成比较大的潜在危害的。
发明内容：
本发明的发明目的在于提供一种适应野战快速布设需要，有效对废水进行处理的，能快速启动、耐冲击负荷、水质稳定达标排放的野外快速布设的废水处理装置。

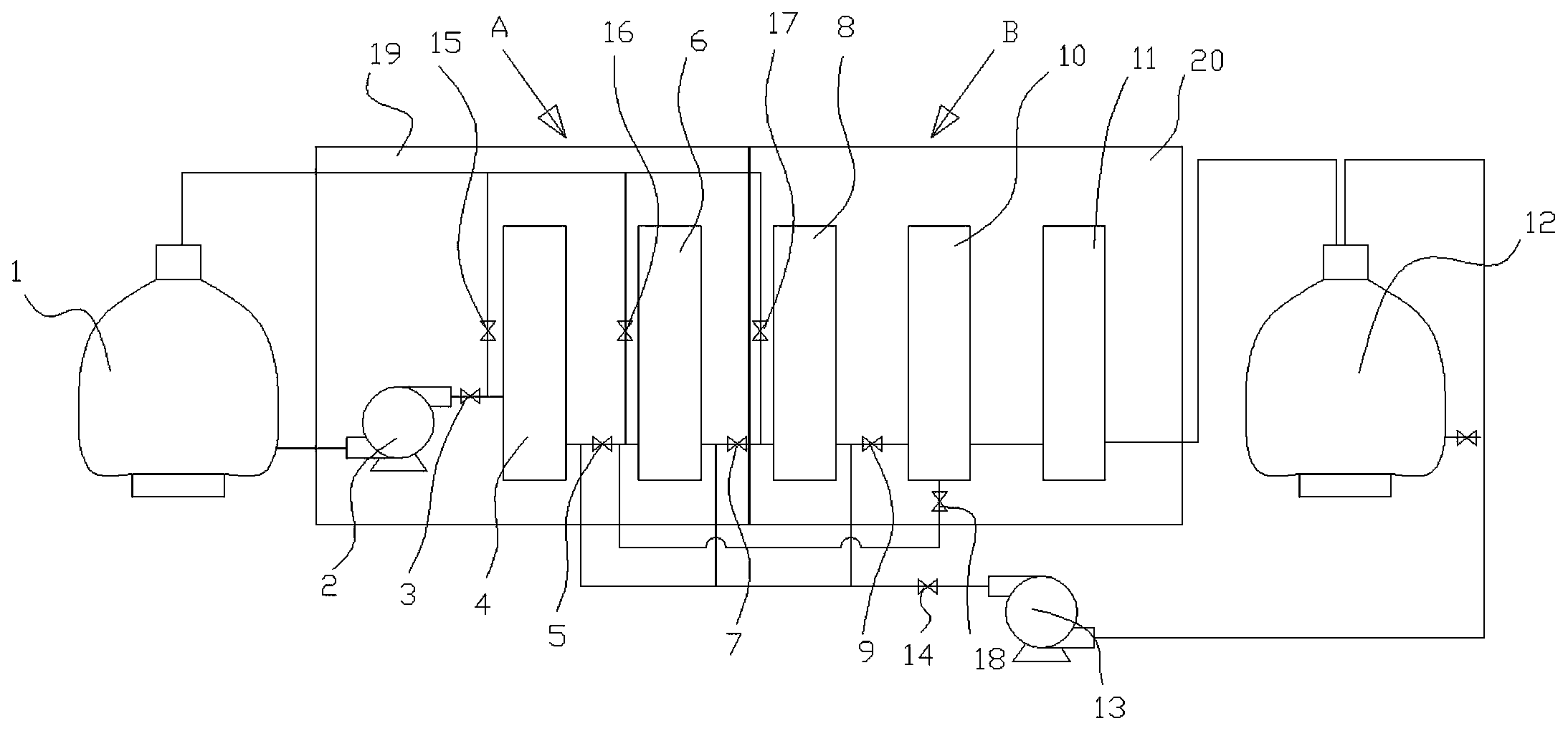

本发明是这样实现的，依序包括胶囊式废水收集容器、与废水收集容器相连的加压泵、通过第一阀门与加压泵相连的砂碳过滤器、通过第二阀门与砂碳过滤器相连的超滤过滤器、通过第三阀门与超滤过滤器相连的活性炭过滤器、通过第四阀门与活性炭过滤器相连的NF纳滤膜过滤器、与NF纳滤膜过滤器相连的紫外线消毒器、与紫外线消毒器相连的胶囊式净水收集容器、与胶囊式净水收集容器相连的反洗水泵，反洗水泵通过第五阀门分别与砂碳过滤器出水口、超滤过滤器的出水口、活性炭过滤器的出水口相连，砂碳过滤器进水口、超滤过滤器的进水口、活性炭过滤器的进水口分别通过第六阀门、第七阀门、第八阀门与胶囊式废水收集容器相连，NF纳滤膜过滤器的废水出口通过第九阀门与超滤过滤器的进水口相连。
野战使用时，通过软管将胶囊式废水收集容器、加压泵、砂碳过滤器、超滤过滤器、活性炭过滤器、NF纳滤膜过滤器、紫外线消毒器、胶囊式净水收集容器连接起来，医疗过程中所产生的医疗废水倾倒到胶囊式废水收集容器，启动加压泵，胶囊式废水收集容器里面费医疗废水依次通过砂碳过滤器、超滤过滤器、活性炭过滤器、NF纳滤膜过滤器、紫外线消毒器处理后，成为无污染的净水并放置到胶囊式净水收集容器，然后达标排放，NF纳滤膜过滤器所产生的废水回流到超滤过滤器的进水口，废水处理一段时间，废水出水压力衰减10%后，反洗程序启动，此时关闭加压泵、砂碳过滤器、超滤过滤器、活性炭过滤器、NF纳滤膜过滤器之间的第一阀门、第二阀门、第三阀门、第四阀门，打开第五阀门、第六阀门、第七阀门、第八阀门，启动反洗水泵，用净水对砂碳过滤器、超滤过滤器、活性炭过滤器进行反冲洗，使砂碳过滤器、超滤过滤器、活性炭过滤器恢复过滤能力，反冲洗产生的废水流回胶囊式废水收集容器内。这样，经过废水处理后，医疗废水绝大部分被处理成无害、无污染的净水，剩下的极少量的废水就很容易进行无害化处理(如采用焚烧或者加入消毒剂)，而本发明的装置可通过注入消毒剂进行无害化处理后，易耗件可采用焚烧的方式进行无害化处理。而且，本发明的各个构件都是体积少容易携带的构件，从而实现了野战时的快速搭建布设。
本发明与已有技术相比，具有：
(1)快速启动：本项目采用全新的全膜法技术组合工艺，可以做到瞬时启动和关停，不存在延时启动的问题，很好的解决了系统的启动问题;
(2)耐冲击负荷：物化全膜处理工艺不存在水量水质冲击的问题，具有非常好的稳定性。很好的解决了负荷冲击问题;
(3)水质稳定达标排放，消毒有保障：全膜法医疗废水处理思路具有非常好的广谱性，采用分子筛技术，可以有效的拦截所有有机物及细菌病毒。不需要再携带化学消毒药剂，水质远远优于国家排放标准。
