申请日2018.04.11
公开(公告)日2019.02.19
IPC分类号B01D29/01; B01D29/56; B01D33/15; B01D33/41
摘要
本实用新型公开了一种城镇污水处理装置丝类污物防堵悬挂装置，其结构包括悬挂孔、铁圆环、防堵装置、齿轮圆环、大齿轮、小电机、固定板、锁紧螺母、排出口、锁紧圆环、齿轮圆环罩、支撑铁块、注入口、外壁，本实用新型一种城镇污水处理装置丝类污物防堵悬挂装置，结构上设有防堵装置,由小电机启动之后，齿轮圆环和大齿轮进行啮合运转，注入之后，污水流经第一层分离网，第一层分离网会将比较大的丝状杂物过滤，然后在流经第二层分离网，第二层分离网比较比较密集可以过滤更小的丝状杂物，然后要清洗时可以将挂在搁置铁块上的分离网取下进行清洗，从而能够有效的对污水中的杂质进行过滤的作用，起到再次将内部的杂质排放出去。
权利要求书

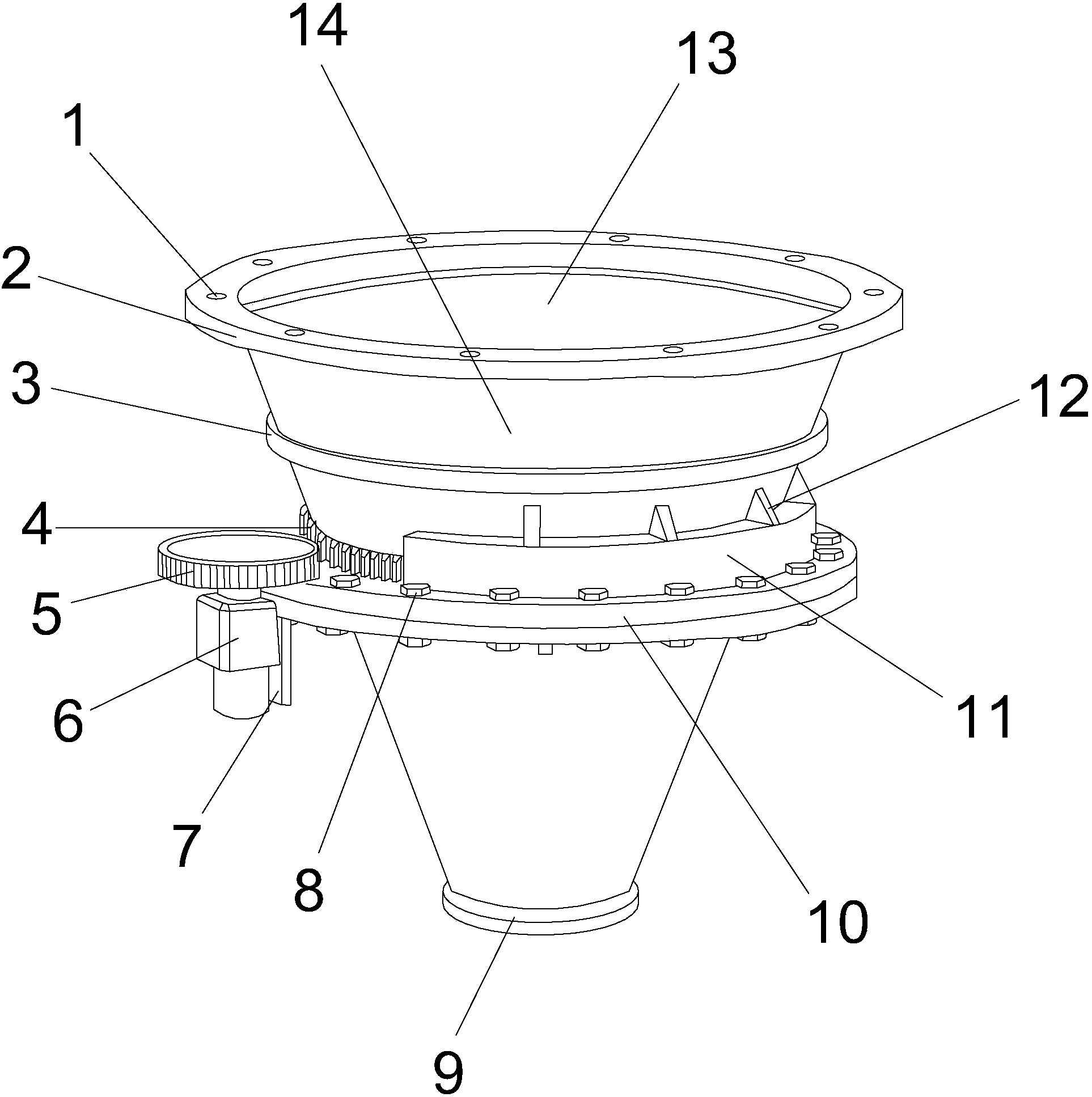

1.一种城镇污水处理装置丝类污物防堵悬挂装置，其特征在于：其结构包括悬挂孔(1)、铁圆环(2)、防堵装置(3)、齿轮圆环(4)、大齿轮(5)、小电机(6)、固定板(7)、锁紧螺母(8)、排出口(9)、锁紧圆环(10)、齿轮圆环罩(11)、支撑铁块(12)、注入口(13)、外壁(14)，所述铁圆环(2)安装于防堵装置(3)上端，所述防堵装置(3)安装于外壁(14)的内部，所述齿轮圆环(4)与大齿轮(5)相啮合，所述大齿轮(5)的底端与小电机(6)的上端相连接，所述固定板(7)设于锁紧圆环(10)的下方，所述锁紧螺母(8)嵌入安装于锁紧圆环(10)上，所述排出口(9)位于锁紧圆环(10)的下方，所述锁紧圆环(10)焊接于外壁(14)上，所述齿轮圆环罩(11)与外壁(14)相连接，所述支撑铁块(12)的下端与齿轮圆环罩(11)的上端相连接，所述注入口(13)位于排出口(9)的上端，所述防堵装置(3)包括搁置铁块(301)、细铁丝杆(302)、第一层分离网(303)、第二层分离网(304)、壳体(305)，所述搁置铁块(301)焊接于壳体(305)上，所述细铁丝杆(302)与搁置铁块(301)相连接，所述第一层分离网(303)安装于壳体(305)的内部，所述第二层分离网(304)与细铁丝杆(302)相连接。
2.根据权利要求1所述的一种城镇污水处理装置丝类污物防堵悬挂装置，其特征在于：所述悬挂孔(1)嵌入安装于铁圆环(2)上。
3.根据权利要求1所述的一种城镇污水处理装置丝类污物防堵悬挂装置，其特征在于：所述小电机(6)的后端与固定板(7)的前端相焊接。
4.根据权利要求1所述的一种城镇污水处理装置丝类污物防堵悬挂装置，其特征在于：所述壳体(305)与锁紧圆环(10)相连接。
5.根据权利要求1所述的一种城镇污水处理装置丝类污物防堵悬挂装置，其特征在于：所述铁圆环(2)为圆柱形结构厚度为5cm。
说明书
一种城镇污水处理装置丝类污物防堵悬挂装置
技术领域
本实用新型是一种城镇污水处理装置丝类污物防堵悬挂装置，属于污水处理技术领域。
背景技术
现有污水处理装置利用过滤筒筒壁和筒底进行过滤，但某些丝类污物，例如毛发或丝状藻类会缠绕或者粘附在过滤筒筒壁上，导致过滤筒快速被堵失效，使得过滤筒单次利用率低，因此有必要进行改进。
现有技术公开了申请号为：201620744255.3的一种城镇污水处理装置丝类污物防堵悬挂装置，包括顶部开口，且筒壁和筒底均为金属网制成的圆筒形过滤筒，还包括悬挂架，悬挂架包括杆状连接杆、圆环形上定位环和下定位环，连接杆两端与上定位环和下定位环连接，还包括若干大于半圆环的弧形挂环，挂环依次间隔连接在连接杆上，且上定位环、下定位环和若干挂环同轴设置，且能利用上定位环和下定位环与过滤筒内壁配合将悬挂架置于过滤筒内，并使挂环与过滤筒内壁间隔设置，但是该现有技术对污水的处理效果不佳，从而使得污水中的残杂再次的排放出去。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种城镇污水处理装置丝类污物防堵悬挂装置，以解决的现有技术对污水的处理效果不佳，从而使得污水中的残杂再次的排放出去的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种城镇污水处理装置丝类污物防堵悬挂装置，其结构包括悬挂孔、铁圆环、防堵装置、齿轮圆环、大齿轮、小电机、固定板、锁紧螺母、排出口、锁紧圆环、齿轮圆环罩、支撑铁块、注入口、外壁，所述铁圆环安装于防堵装置上端，所述防堵装置安装于外壁的内部，所述齿轮圆环与大齿轮相啮合，所述大齿轮的底端与小电机的上端相连接，所述固定板设于锁紧圆环的下方，所述锁紧螺母嵌入安装于锁紧圆环上，所述排出口位于锁紧圆环的下方，所述锁紧圆环焊接于外壁上，所述齿轮圆环罩与外壁相连接，所述支撑铁块的下端与齿轮圆环罩的上端相连接，所述注入口位于排出口的上端，所述防堵装置包括搁置铁块、细铁丝杆、第一层分离网、第二层分离网、壳体，所述搁置铁块焊接于壳体上，所述细铁丝杆与搁置铁块相连接，所述第一层分离网安装于壳体的内部，所述第二层分离网与细铁丝杆相连接。
进一步地，所述悬挂孔嵌入安装于铁圆环上。
进一步地，所述小电机的后端与固定板的前端相焊接。
进一步地，所述壳体与锁紧圆环相连接。
进一步地，所述铁圆环为圆柱形结构厚度为5cm。
进一步地，所述小电机为直流小电机。
进一步地，所述第一层分离网由细铁丝制成。
有益效果
本实用新型一种城镇污水处理装置丝类污物防堵悬挂装置，结构上设有防堵装置,由小电机启动之后，齿轮圆环和大齿轮进行啮合运转，污水处理装置开始进行工作，然后将污水从注入口处注入，然后注入之后，污水流经第一层分离网，第一层分离网会将比较大的丝状杂物过滤，然后在流经第二层分离网，第二层分离网比较比较密集可以过滤更小的丝状杂物，然后要清洗时可以将挂在搁置铁块上的分离网取下进行清洗，从而能够有效的对污水中的杂质进行过滤的作用，起到再次将内部的杂质排放出去。
