申请日2018.05.30
公开(公告)日2019.03.01
IPC分类号C02F9/04
摘要
本实用新型公开了一种印染废水高压分离储罐，包括储罐壳体，所述储罐壳体顶部安装有顶盖，所述顶盖上设有氮气管、絮凝剂管、活性炭管和废水进口，所述储罐壳体底部设有出泥部和出水部，所述储罐壳体底部位于出泥部和出水部外侧的支脚，所述储罐壳体内设有过滤腔和出水腔，所述过滤腔内开设有过滤圆槽，所述过滤腔和出水腔之间设有过滤层，所述出水腔下部设有过滤网，所述过滤腔下部设有压泥板，所述压泥板下部设有储泥腔;主要通过高压氮气絮凝体得到高效分离，水从出水部出来，污泥从出泥部出来，可以回收作其他使用，分离速度快，效率高，更加环保。
权利要求书

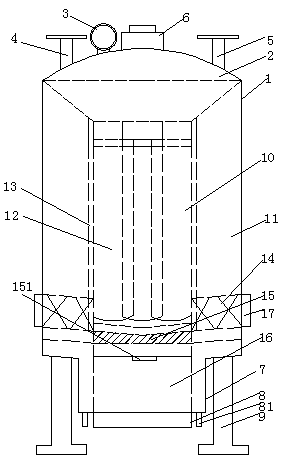

1.一种印染废水高压分离储罐，其特征在于：包括储罐壳体(1)，所述储罐壳体(1)顶部安装有顶盖(2)，所述顶盖(2)上设有氮气管(3)、絮凝剂管(4)、活性炭管(5)和废水进口(6)，所述储罐壳体(1)底部设有出泥部(7)和出水部(8)，所述储罐壳体(1)底部位于出泥部(7)和出水部(8)外侧的支脚(9)，所述储罐壳体(1)内设有过滤腔(10)和出水腔(11)，所述过滤腔(10)内开设有过滤圆槽(12)，所述过滤腔(10)和出水腔(11)之间设有过滤层(13)，所述出水腔(11)下部设有过滤网(14)，所述过滤腔(10)下部设有压泥板(15)，所述压泥板(15)下部设有储泥腔(16)。
2.根据权利要求1所述的一种印染废水高压分离储罐，其特征在于：所述废水进口(6)位于顶盖(2)中间，所述絮凝剂管(4)和活性炭管(5)位于顶盖(2)两侧，所述氮气管(3)位于絮凝剂管(4)和废水进口(6)之间。
3.根据权利要求1所述的一种印染废水高压分离储罐，其特征在于：所述压泥板(15)上设有压泥按钮(151)。
4.根据权利要求1所述的一种印染废水高压分离储罐，其特征在于：所述出水部(8)下端设有出水管(81)。
5.根据权利要求1所述的一种印染废水高压分离储罐，其特征在于：所述储罐壳体(1)上设有过滤网更换口(17)。
说明书
一种印染废水高压分离储罐
技术领域
本实用新型涉及印染机械领域，尤其是一种印染废水高压分离储罐。
背景技术
印染废水是混纺产品的工业废水，用量很大，其中含有各种染料。浆料、助剂、表面活性剂和其他杂志等，具有难以处理的特点，有机污染物复杂、碱性大、水质复杂，分离方法基本采用重物挤压，这些方法存在效率低下，分离设备多，费用昂贵，维修不便等问题，亟待改进。
实用新型内容
本实用新型的目的在于提供一种分离速度快、效率高、处理时间短的印染废水高压分离储罐。
为了达到上述目的，本实用新型的技术方案是：
一种印染废水高压分离储罐，包括储罐壳体，所述储罐壳体顶部安装有顶盖，所述顶盖上设有氮气管、絮凝剂管、活性炭管和废水进口，所述储罐壳体底部设有出泥部和出水部，所述储罐壳体底部位于出泥部和出水部外侧的支脚，所述储罐壳体内设有过滤腔和出水腔，所述过滤腔内开设有过滤圆槽，所述过滤腔和出水腔之间设有过滤层，所述出水腔下部设有过滤网，所述过滤腔下部设有压泥板，所述压泥板下部设有储泥腔。
所述废水进口位于顶盖中间，所述絮凝剂管和活性炭管位于顶盖两侧，所述氮气管位于絮凝剂管和废水进口之间。
所述压泥板上设有压泥按钮。
所述出水部下端设有出水管。
所述储罐壳体上设有过滤网更换口。
本实用新型的有益效果是：一种印染废水高压分离储罐，包括储罐壳体，所述储罐壳体顶部安装有顶盖，所述顶盖上设有氮气管、絮凝剂管、活性炭管和废水进口，所述储罐壳体底部设有出泥部和出水部，所述储罐壳体底部位于出泥部和出水部外侧的支脚，所述储罐壳体内设有过滤腔和出水腔，所述过滤腔内开设有过滤圆槽，所述过滤腔和出水腔之间设有过滤层，所述出水腔下部设有过滤网，所述过滤腔下部设有压泥板，所述压泥板下部设有储泥腔;主要通过高压氮气絮凝体得到高效分离，水从出水部出来，污泥从出泥部出来，可以回收作其他使用，分离速度快，效率高，更加环保，且本实用新型结构合理，适合推广。
