申请日2018.05.24
公开(公告)日2019.01.18
IPC分类号C02F11/00; B02C13/18; B07B1/04; C10G1/00
摘要
本实用新型涉及废弃物处理技术领域，具体涉及一种用于含油污泥的可移动式处理装置，包括车架，所述车架下端固定有连接架，所述连接架下端安装有车轮，所述车架左端设有破碎电机，所述破碎电机下端设有转轴，所述转轴下端设有破碎轮;所述车架右端固定有支撑架，所述支撑架下端固定有安装座，所述安装座下端固定有耙齿;所述车架上端设有驾驶室和污泥处理室，所述污泥处理室内部从左向右依次设有油液滤清器、油水分离器、空化反应器和抽泥泵，所述泥水储存箱侧壁设有排料管，所述抽泥泵右侧壁设有进料管;本实用新型解决了不对含油污泥中杂物进行筛分等预处理会影响后期抽吸淤泥操作的问题;也解决了无法对含油污泥进行平整化处理的问题。
权利要求书
1.一种用于含油污泥的可移动式处理装置，包括车架(17)，其特征在于，所述车架(17)下端固定有连接架(21)，所述连接架(21)下端安装有车轮(1)，所述车架(17)左端设有破碎电机(5)，所述破碎电机(5)下端设有转轴(4)，所述转轴(4)下端设有破碎轮(3)，所述破碎轮(3)外壁固定有破碎叶片(2);所述车架(17)右端固定有支撑架(14)，所述支撑架(14)下端固定有安装座(13)，所述安装座(13)下端固定有耙齿(16);所述车架(17)上端设有驾驶室(6)和污泥处理室(10)，所述污泥处理室(10)内部从左向右依次设有油液滤清器(7)、油水分离器(8)、空化反应器(9)和抽泥泵(11)，所述油液滤清器(7)下端连通有储油罐(20)，所述油水分离器(8)和所述空化反应器(9)下端均与泥水储存箱(22)，所述泥水储存箱(22)侧壁设有排料管(19)，所述抽泥泵(11)右侧壁设有进料管(12)，所述进料管(12)下端螺纹连接有抽吸头(15)。
2.根据权利要求1所述的一种用于含油污泥的可移动式处理装置，其特征在于，所述耙齿(16)的数量不小于6，所述耙齿(16)之间固定有第一过滤网(23)。
3.根据权利要求1所述的一种用于含油污泥的可移动式处理装置，其特征在于，所述车轮(1)外壁安装有防滑链(18)。
4.根据权利要求1所述的一种用于含油污泥的可移动式处理装置，其特征在于，所述进料管(12)安装在所述支撑架(14)上。
5.根据权利要求1所述的一种用于含油污泥的可移动式处理装置，其特征在于，所述抽吸头(15)内壁设有第二过滤网。
说明书
一种用于含油污泥的可移动式处理装置
技术领域
本实用新型涉及废弃物处理技术领域，具体涉及一种用于含油污泥的可移动式处理装置。
背景技术
含油污泥是指混入原油、各种成品油、渣油等重质油的污泥。含油污泥不是自然界固有存在的，而是由于油田开采、石油炼制过程、运输、使用、贮存等各种与原油、成品油有关的工业、民用、个人等，因各种事故、操作不当、设备陈旧、破损、腐蚀等原因造成原油、成品油跑、冒、滴、漏，外泄到地面，沉积到海洋、湖泊、河底，与泥土、水等混合在一起而形成的油、土，水，甚至掺混有等其他污染物的混合物。含油污泥对人体有害，对植物、水体生物有害，蒸发在空气中的油气能刺激皮肤、眼睛及呼吸器官，使土地失去植物生长的功能，处理和修复困难，是石油及石油化工工业的主要污染物之一。
现有对含油污泥进行处理的装置依旧存在很多不足之处，首先，由于含油污泥中的杂物较多，包括大石块、木头、金属物、塑料物、编织袋等，不对原料进行筛分等预处理会影响后期抽吸淤泥操作;其次，无法对含油污泥进行平整化处理;最后，占地空间大，操作难度大，不便于移动。
实用新型内容
解决的技术问题
针对现有技术所存在的上述缺点，本实用新型提供了一种用于含油污泥的可移动式处理装置，能有效地克服现有技术所存在由于含油污泥中的杂物较多，包括大石块、木头、金属物、塑料物、编织袋等，不对原料进行筛分等预处理会影响后期抽吸淤泥操作的问题;也解决了无法对含油污泥进行平整化处理的问题;同时，也解决了占地空间大，操作难度大，不便于移动的问题。
技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：

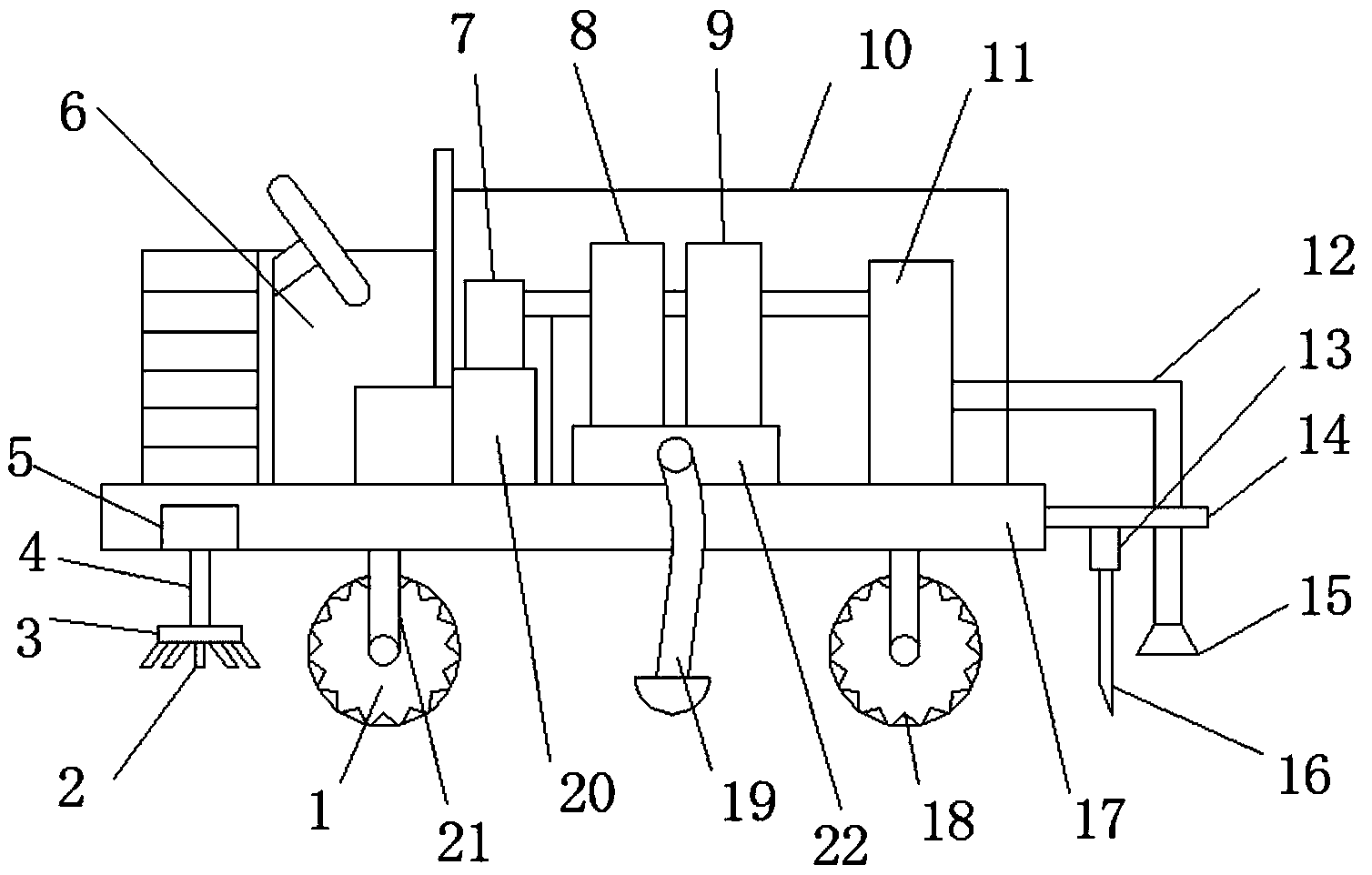

一种用于含油污泥的可移动式处理装置，包括车架，所述车架下端固定有连接架，所述连接架下端安装有车轮，所述车架左端设有破碎电机，所述破碎电机下端设有转轴，所述转轴下端设有破碎轮，所述破碎轮外壁固定有破碎叶片;所述车架右端固定有支撑架，所述支撑架下端固定有安装座，所述安装座下端固定有耙齿;所述车架上端设有驾驶室和污泥处理室，所述污泥处理室内部从左向右依次设有油液滤清器、油水分离器、空化反应器和抽泥泵，所述油液滤清器下端连通有储油罐，所述油水分离器和所述空化反应器下端均与泥水储存箱，所述泥水储存箱侧壁设有排料管，所述抽泥泵右侧壁设有进料管，所述进料管下端螺纹连接有抽吸头。
更进一步地，所述耙齿的数量不小于6，所述耙齿之间固定有第一过滤网。
更进一步地，所述车轮外壁安装有防滑链。
更进一步地，所述进料管安装在所述支撑架上。
更进一步地，所述抽吸头内壁设有第二过滤网。
有益效果
采用本实用新型提供的技术方案，与已知的公有技术相比，具有如下有益效果：
1、本实用新型中，车架左端设有破碎电机，破碎电机下端设有转轴，转轴下端设有破碎轮，破碎轮外壁固定有破碎叶片，破碎电机工作时带动破碎叶片转动，可对含油污泥里大石块、木头、金属物、塑料物、编织袋等杂物进行破碎，从而不会影响后面抽泥泵的工作。
2、本实用新型中，安装座下端固定有耙齿，从而耙齿可平整化油污泥，有利于后面的抽吸污泥工作，耙齿的数量不小于6且耙齿之间固定有第一过滤网，从而能将含油污泥里杂物过滤掉，也能防止杂物堵塞抽泥泵。
3、本实用新型的装置为集成的一体化设备，安装结构紧凑实用，，移动性好，处理效率高，处理效果好，具有较大的推广价值。
