申请日2019.06.24
公开(公告)日2019.09.13
IPC分类号B01D33/067; B01D33/11; B01D33/46; B01D33/76
摘要
本发明涉及一种工作效率高的污水杂质分离设备，包括主体、滤筒、传动轴和驱动装置，所述主体的形状为圆柱形，所述主体的顶部设有通孔，所述驱动装置设置在主体的底部，所述滤筒与主体同轴设置，所述滤筒穿过通孔，所述滤筒与通孔滑动且密封连接，所述主体的底部设有连接孔，所述传动轴与主体同轴设置，所述传动轴穿过连接孔，所述传动轴与连接孔滑动且密封连接，所述主体内设有清洁机构和辅助机构，该工作效率高的污水杂质分离设备通过清洁机构实现了提高了滤筒的过滤效率，不仅如此，还通过辅助机构实现了清除污水过滤出的杂质的功能，提高了便捷性和工作效率。
权利要求书

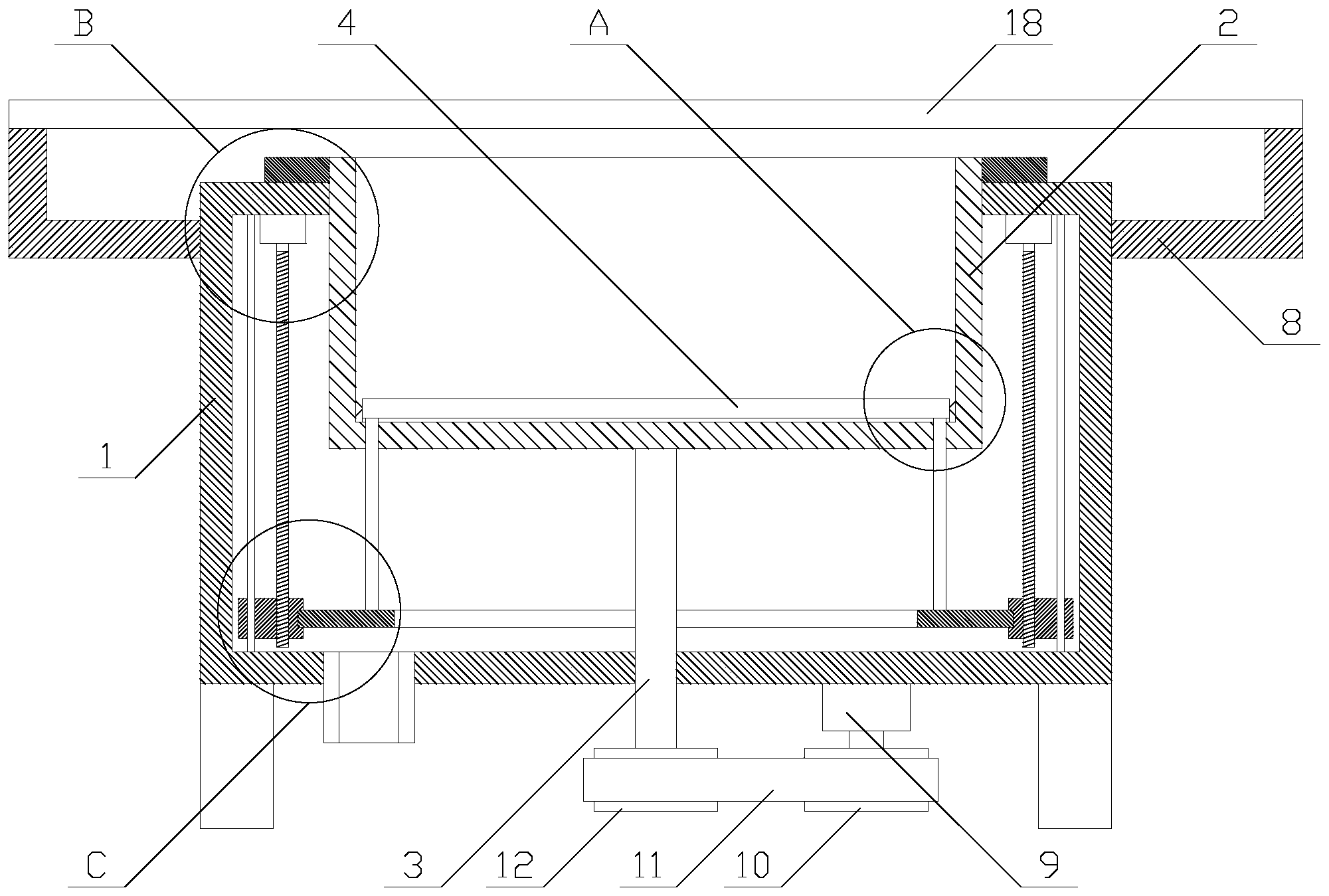

1.一种工作效率高的污水杂质分离设备，包括主体(1)、滤筒(2)、传动轴(3)和驱动装置，所述主体(1)的形状为圆柱形，所述主体(1)的顶部设有通孔，所述驱动装置设置在主体(1)的底部，所述滤筒(2)与主体(1)同轴设置，所述滤筒(2)穿过通孔，所述滤筒(2)与通孔滑动且密封连接，所述主体(1)的底部设有连接孔，所述传动轴(3)与主体(1)同轴设置，所述传动轴(3)穿过连接孔，所述传动轴(3)与连接孔滑动且密封连接，所述传动轴(3)的位于主体(1)内的一端固定在滤筒(2)上，所述驱动装置与传动轴(3)的另一端传动连接，其特征在于，所述主体(1)内设有清洁机构和辅助机构;
所述清洁机构包括连接盘(4)、连接环(5)、两个传动杆(6)和两个移动组件，所述连接盘(4)与主体(1)同轴设置，所述连接盘(4)的直径小于滤筒(2)的内径，所述连接盘(4)位于滤筒(2)内，所述连接盘(4)与滤筒(2)的靠近传动轴(3)一侧的内壁抵靠且密封连接，所述连接盘(4)上设有清洁刷(19)，所述清洁刷(19)沿着连接盘(4)的轴线周向均匀设置在连接盘(4)的外周，所述清洁刷(19)与滤筒(2)的内壁抵靠，所述滤筒(2)的靠近传动轴(3)的一侧设有两个装配孔，所述传动轴(3)位于两个装配孔之间，所述传动轴(3)与装配孔一一对应，所述传动杆(6)穿过装配孔，所述传动轴(3)与装配孔滑动且密封连接，所述连接环(5)与主体(1)同轴设置，所述连接环(5)的内径大于传动轴(3)的直径，所述连接环(5)的外径小于主体(1)的内径，所述连接环(5)位于传动杆(6)的远离连接盘(4)的一侧，所述传动杆(6)的一端固定在连接盘(4)上，所述传动杆(6)的另一端固定在连接环(5)上，所述移动组件与传动杆(6)一一对应，所述移动组件驱动连接环(5)沿着主体(1)的轴向移动，所述连接环(5)与滤筒(2)之间的距离大于连接盘(4)与滤筒(2)的远离传动轴(3)一端之间的距离;
所述辅助机构包括转动环(7)和收集槽(8)，所述收集槽(8)的形状为圆柱形，所述收集槽(8)与主体(1)同轴设置，所述收集槽(8)的底部设有安装孔，所述安装孔与主体(1)同轴设置，所述主体(1)穿过安装孔，所述主体(1)与安装孔密封且固定连接，所述转动环(7)与主体(1)同轴设置，所述转动环(7)的内径与滤筒(2)的外径相等，所述转动环(7)的外径小于主体(1)的外径，所述滤筒(2)穿过转动环(7)，所述滤筒(2)与转动环(7)固定且密封连接，所述转动环(7)与主体(1)的顶部贴合，所述转动环(7)与主体(1)滑动且密封连接，所述转动环(7)的远离主体(1)的一侧与滤筒(2)的远离传动轴(3)的一端处于同一平面。
2.如权利要求1所述的工作效率高的污水杂质分离设备，其特征在于，所述转动环(7)的靠近主体(1)的一端涂有密封脂。
3.如权利要求1所述的工作效率高的污水杂质分离设备，其特征在于，所述收集槽(8)的远离主体(1)底部的一端与主体(1)底部之间的距离大于滤筒(2)的远离传动轴(3)的一端与主体(1)底部之间的距离。
4.如权利要求1所述的工作效率高的污水杂质分离设备，其特征在于，所述驱动装置包括驱动电机(9)、驱动轮(10)、从动轮(11)和传动带(12)，所述驱动电机(9)固定在主体(1)的底部，所述驱动电机(9)与驱动轮(10)传动连接，所述从动轮(11)安装在传动轴(3)上，所述驱动轮(10)和从动轮(11)分别设置在传动带(12)内侧的两端。
5.如权利要求4所述的工作效率高的污水杂质分离设备，其特征在于，所述驱动电机(9)为伺服电机。
6.如权利要求1所述的工作效率高的污水杂质分离设备，其特征在于，所述移动组件包括动力电机(13)、丝杆(14)、滑块(15)和支撑杆(16)，所述支撑杆(16)与传动轴(3)平行，所述支撑杆(16)的两端分别固定在主体(1)内的顶部和底部，所述动力电机(13)固定在主体(1)内的顶部，所述丝杆(14)与传动轴(3)平行，所述动力电机(13)与丝杆(14)传动连接，所述滑块(15)套设在丝杆(14)上，所述滑块(15)的与丝杆(14)的连接处设有与丝杆(14)匹配的螺纹，所述滑块(15)套设在支撑杆(16)上，所述滑块(15)的靠近传动轴(3)的一侧设有滑槽，所述连接环(5)设置在滑动槽内，所述连接环(5)与滑动槽滑动连接。
7.如权利要求6所述的工作效率高的污水杂质分离设备，其特征在于，所述丝杆(14)上涂有润滑脂。
8.如权利要求1所述的工作效率高的污水杂质分离设备，其特征在于，所述传动轴(3)的制作材料为钛合金。
9.如权利要求1所述的工作效率高的污水杂质分离设备，其特征在于，所述连接盘(4)上设有橡胶块(17)，所述橡胶块(17)铺设在连接盘(4)的靠近传动轴(3)的一侧。
10.如权利要求1所述的工作效率高的污水杂质分离设备，其特征在于，所述收集槽(8)上设有保护盖(18)，所述保护盖(18)与收集槽(8)匹配，所述保护盖(18)盖设在收集槽(8)上。
说明书
一种工作效率高的污水杂质分离设备
技术领域
本发明涉及污水处理领域，特别涉及一种工作效率高的污水杂质分离设备。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，其中，离心式脱水机是污水处理设备中常用的一种，其是通过离心力的作用是污水中的杂质与水实现分离。
现有的离心式脱水机在使用一段时间后，需要人工将污水中分离出的杂质取出，不仅增加了人力成本，还降低了工作效率，不仅如此，一些细小的杂质还易堵住滤筒，降低滤筒的透水性，同样会降低脱水效率。
发明内容
本发明要解决的技术问题是：为了克服现有技术的不足，提供一种工作效率高的污水杂质分离设备。
本发明解决其技术问题所采用的技术方案是：一种工作效率高的污水杂质分离设备，包括主体、滤筒、传动轴和驱动装置，所述主体的形状为圆柱形，所述主体的顶部设有通孔，所述驱动装置设置在主体的底部，所述滤筒与主体同轴设置，所述滤筒穿过通孔，所述滤筒与通孔滑动且密封连接，所述主体的底部设有连接孔，所述传动轴与主体同轴设置，所述传动轴穿过连接孔，所述传动轴与连接孔滑动且密封连接，所述传动轴的位于主体内的一端固定在滤筒上，所述驱动装置与传动轴的另一端传动连接，所述主体内设有清洁机构和辅助机构;
所述清洁机构包括连接盘、连接环、两个传动杆和两个移动组件，所述连接盘与主体同轴设置，所述连接盘的直径小于滤筒的内径，所述连接盘位于滤筒内，所述连接盘与滤筒的靠近传动轴一侧的内壁抵靠且密封连接，所述连接盘上设有清洁刷，所述清洁刷沿着连接盘的轴线周向均匀设置在连接盘的外周，所述清洁刷与滤筒的内壁抵靠，所述滤筒的靠近传动轴的一侧设有两个装配孔，所述传动轴位于两个装配孔之间，所述传动轴与装配孔一一对应，所述传动杆穿过装配孔，所述传动轴与装配孔滑动且密封连接，所述连接环与主体同轴设置，所述连接环的内径大于传动轴的直径，所述连接环的外径小于主体的内径，所述连接环位于传动杆的远离连接盘的一侧，所述传动杆的一端固定在连接盘上，所述传动杆的另一端固定在连接环上，所述移动组件与传动杆一一对应，所述移动组件驱动连接环沿着主体的轴向移动，所述连接环与滤筒之间的距离大于连接盘与滤筒的远离传动轴一端之间的距离;
所述辅助机构包括转动环和收集槽，所述收集槽的形状为圆柱形，所述收集槽与主体同轴设置，所述收集槽的底部设有安装孔，所述安装孔与主体同轴设置，所述主体穿过安装孔，所述主体与安装孔密封且固定连接，所述转动环与主体同轴设置，所述转动环的内径与滤筒的外径相等，所述转动环的外径小于主体的外径，所述滤筒穿过转动环，所述滤筒与转动环固定且密封连接，所述转动环与主体的顶部贴合，所述转动环与主体滑动且密封连接，所述转动环的远离主体的一侧与滤筒的远离传动轴的一端处于同一平面。
作为优选，为了提高密封性，所述转动环的靠近主体的一端涂有密封脂。
作为优选，为了提升收集效果，所述收集槽的远离主体底部的一端与主体底部之间的距离大于滤筒的远离传动轴的一端与主体底部之间的距离。
作为优选，为了实现传动轴转动的功能，所述驱动装置包括驱动电机、驱动轮、从动轮和传动带，所述驱动电机固定在主体的底部，所述驱动电机与驱动轮传动连接，所述从动轮安装在传动轴上，所述驱动轮和从动轮分别设置在传动带内侧的两端。
作为优选，为了提高驱动电机的驱动力，所述驱动电机为伺服电机。
作为优选，为了实现连接环移动的功能，所述移动组件包括动力电机、丝杆、滑块和支撑杆，所述支撑杆与传动轴平行，所述支撑杆的两端分别固定在主体内的顶部和底部，所述动力电机固定在主体内的顶部，所述丝杆与传动轴平行，所述动力电机与丝杆传动连接，所述滑块套设在丝杆上，所述滑块的与丝杆的连接处设有与丝杆匹配的螺纹，所述滑块套设在支撑杆上，所述滑块的靠近传动轴的一侧设有滑槽，所述连接环设置在滑动槽内，所述连接环与滑动槽滑动连接。
作为优选，为了减小丝杆与滑块之间的摩擦力，所述丝杆上涂有润滑脂。
作为优选，为了延长传动轴的使用寿命，所述传动轴的制作材料为钛合金。
作为优选，为了实现缓冲和减振的效果，所述连接盘上设有橡胶块，所述橡胶块铺设在连接盘的靠近传动轴的一侧。
作为优选，为了提高安全性，所述收集槽上设有保护盖，所述保护盖与收集槽匹配，所述保护盖盖设在收集槽上。
本发明的有益效果是，该工作效率高的污水杂质分离设备通过清洁机构实现了提高了滤筒的过滤效率，与现有的清洁机构相比，该清洁机构结构简单，性价比更高，不仅如此，还通过辅助机构实现了清除污水过滤出的杂质的功能，提高了便捷性和工作效率，与现有的辅助机构相比，该辅助机构结构巧妙，实用性更强。
