申请日2019.06.17
公开(公告)日2019.09.20
IPC分类号E03F3/06; E03F5/02
摘要
本发明公开了一种沿河截污干管兼做景观平台系统，其涉及河道截污工程领域，旨在解决现有截污管道的布设严重影响了河道曲线美及周边居住环境的问题，其技术要点包括河道和设置在河道两侧的截污管道，还包括设置河道两侧曲折处的扇形检查井，所述截污管道延伸至扇形检查井的内部，所述扇形检查井的凸弧面背离河道中部设置，还包括设置在扇形检查井上表面的景观平台，本发明采用扇形检查井，适配河道的走势，不仅保证了河道的曲线美，而且与景观观赏结合，使居住环境更加优质化。
权利要求书
1.一种沿河截污干管兼做景观平台系统，包括河道(1)和设置在河道(1)两侧的截污管道(2)，其特征在于：还包括设置河道(1)两侧曲折处的扇形检查井(3)，所述截污管道(2)延伸至扇形检查井(3)的内部，所述扇形检查井(3)的凸弧面背离河道(1)中部设置，还包括设置在扇形检查井(3)上表面的景观平台(4)。
2.根据权利要求1所述的一种沿河截污干管兼做景观平台系统，其特征在于：所述扇形检查井(3)的偏转角度为β，所述截污管道(2)的偏转角度为α，所述扇形检查井(3)与位于扇形检查井(3)两端的截污管道(2)之间的偏转角度均为(α-β)/2，所述偏转角度(α-β)/2不大于10°。
3.根据权利要求1所述的一种沿河截污干管兼做景观平台系统，其特征在于：所述扇形检查井(3)为密闭检查井，所述扇形检查井(3)的顶端设置有第一检查洞口(5)，所述扇形检查井(3)上表面设置有位于第一检查洞口(5)四周的钢圆环(6)，所述钢圆环(6)上通过螺栓设置有用于封闭第一检查洞口(5)的法兰盲板(7)，所述法兰盲板(7)与钢圆环(6)之间设置有橡胶垫圈(8)，所述钢圆环(6)和橡胶垫圈(8)通过螺栓与扇形检查井(3)的上表面固定连接。
4.根据权利要求1所述的一种沿河截污干管兼做景观平台系统，其特征在于：所述景观平台(4)包括设置在河道(1)两侧并与扇形检查井(3)的凸弧面贴合设置的砂石层(9)、设置在砂石层(9)顶端的夯实素土层(10)、设置在夯实素土层(10)靠近河道(1)中部一侧的砖砌层(11)、设置在扇形检查井(3)上表面的水泥沙浆粘结层(12)以及设置在水泥沙浆粘结层(12)上表面的人行面层(13)，所述水泥沙浆粘结层(12)和人行面层(13)上贯穿设置有与第一检查洞口(5)相对的封闭口(14)，所述封闭口(14)上设置有面盖(15)。
5.根据权利要求4所述的一种沿河截污干管兼做景观平台系统，其特征在于：所述人行面层(13)的高度低于夯实素土层(10)的高度，所述人行面层(13)上表面靠近河道(1)中部的一侧设置有栏杆(16)。
6.根据权利要求5所述的一种沿河截污干管兼做景观平台系统，其特征在于：所述人行面层(13)和砖砌层(11)暴露在空气中的一侧设置有厚芝麻灰花岗岩荔枝面(17)。
7.根据权利要求1所述的一种沿河截污干管兼做景观平台系统，其特征在于：所述扇形检查井(3)为密闭检查井，所述扇形检查井(3)的顶端设置有第二检查洞口(30)，所述扇形检查井(3)的上表面设置有延伸至第二检查洞口(30)的密封承托环槽(18)，所述密封承托环槽(18)的槽壁上设置有密封承托环板((19)，所述密封承托环板(19)的外直径不小于第二检查洞口(30)的直径，所述密封承托环板(19)的内环壁上螺纹连接有密封插环(21)，所述密封插环(21)远离扇形检查井(3)内侧的一端设置有密封盖板(22)，所述密封盖板(22)的直径大于密封承托环板(19)的内径，所述第二检查洞口(30)的内侧壁上固定设置有安装环板(23)，所述安装环板(23)与密封插环(21)的外环壁螺纹连接。
8.根据权利要求7所述的一种沿河截污干管兼做景观平台系统，其特征在于：所述密封盖板(22)与密封承托环板(19)上表面压紧的侧壁设置有压紧环垫(20)。
9.如权利要求1-8任意一项所述的一种沿河截污干管兼做景观平台系统的施工方法，其特征在于包括以下步骤：

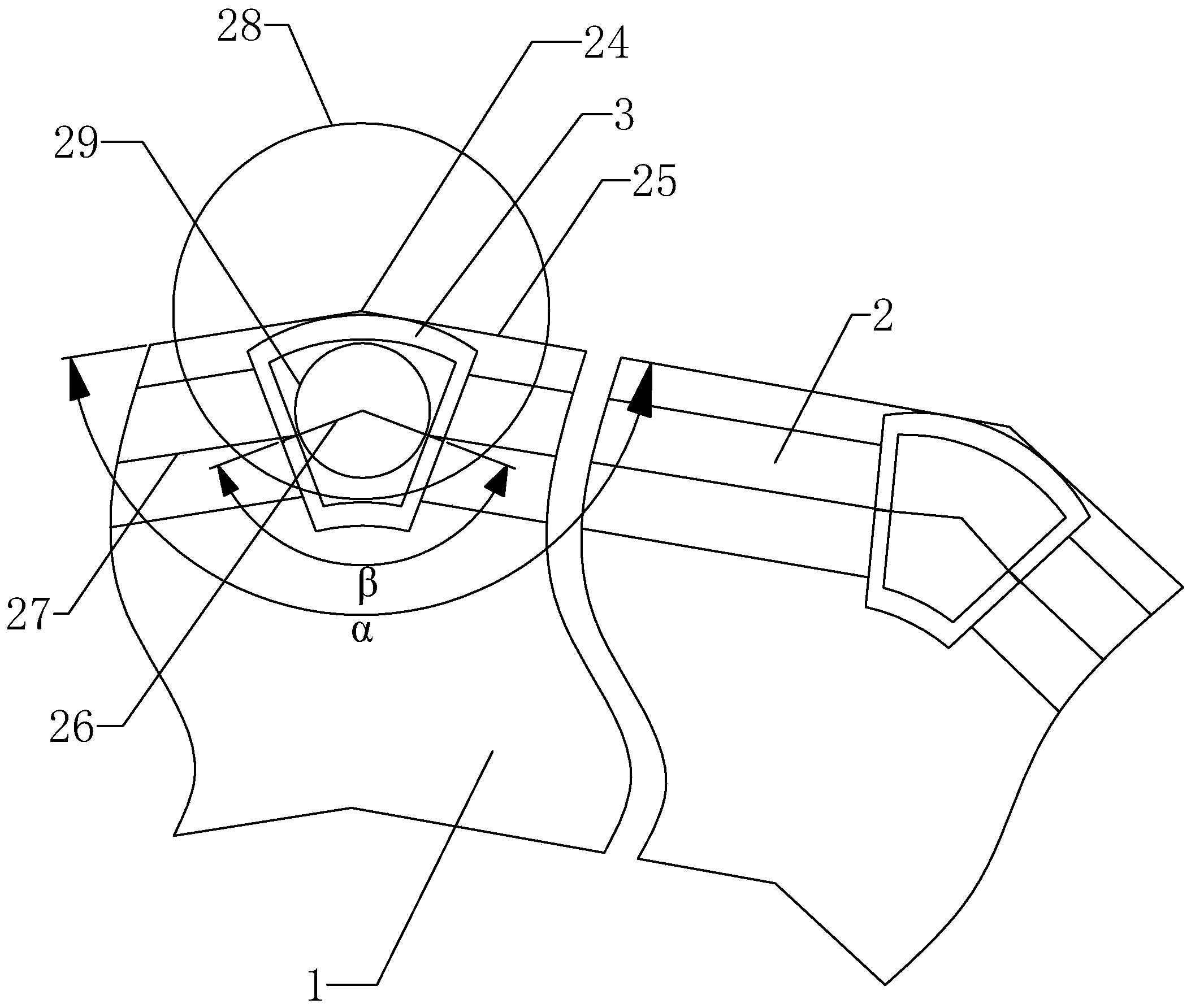

S1.扇形检查井(3)两端截污管道(2)偏转角度α的确定：选取河道(1)的曲折点作为弯曲点(24)，在相邻弯曲点(24)之间做第一测量直线(25)，其中，第一测量直线(25)平行于截污管道(2)的中心轴线，分别以若干弯曲点(24)为圆心绘制相同半径长度的第一测量圆(28)，测量第一测量圆(28)与两第一测量直线(25)相交点相对于河道(1)内部方向的圆心角度数，记为α;
S2.扇形检查井(3)偏转角度β的确定：使扇形检查井(3)的平直侧壁与河道(1)的弯曲方向相对，分别做与扇形检查井(3)两平直侧壁垂直的第二测量直线(26)，两第二测量直线(26)相交于一点，然后为截污管道(2)的中心轴线为第三测量直线(27)，使第三测量直线(27)与第二测量直线(26)相交于扇形检查井(3)内侧壁的一点以确定第二测量直线(26)的位置，最后以两第二测量直线(26)的相交点为圆形为第二测量圆(29)，测量第二测量圆(29)与两第二测量直线(26)相交点相对于河道(1)内部方向的圆心角度数，记为β;
S3.扇形检查井(3)与位于扇形检查井(3)两端的截污管道(2)之间的偏转角度的确定：扇形检查井(3)与位于扇形检查井(3)两端的截污管道(2)之间的偏转角度记为(α-β)/2，且(α-β)/2≤10°;
S4.将截污管道(2)安装在扇形检查井(3)的两侧平直侧壁上，然后搭设景观平台(4)。
10.根据权利要求9所述的一种沿河截污干管兼做景观平台系统的施工方法，其特征在于：所述步骤S4中的景观平台(4)沿扇形检查井(3)径向的最小长度大于扇形检查井(3)的径向长度。
说明书
一种沿河截污干管兼做景观平台系统及其施工方法
技术领域
本发明涉及河道截污工程领域，更具体地说，它涉及一种沿河截污干管兼做景观平台系统及其施工方法。
背景技术
目前，部分河道两侧房屋临河而建且河道两侧污水直排入河，严重影响河道水质，为减少污水下河对河道的影响，需实施沿河截污工程，现河道治理过程中，通常是在河道内敷设截污干管，进而避免污水排放到河道内。
但是，很多河道的走势曲折，而且现有的很对居民住宅通常距离河道很近，导致河道两侧无管位敷设截污管道，因此，部分工程直接将截污管道敷设在河道的两侧，严重影响了河道曲线美及景观效果，影响周边居住环境。
发明内容
针对现有技术存在的不足，本发明的目的在于提供一种沿河截污干管兼做景观平台系统及其施工方法，本发明采用扇形检查井，适配河道的走势，不仅保证了河道的曲线美，而且与景观观赏结合，使居住环境更加优质化。
为实现上述目的，本发明提供了如下技术方案：
一种沿河截污干管兼做景观平台系统，包括河道和设置在河道两侧的截污管道，还包括设置河道两侧曲折处的扇形检查井，所述截污管道延伸至扇形检查井的内部，所述扇形检查井的凸弧面背离河道中部设置，还包括设置在扇形检查井上表面的景观平台。
通过采取上述技术方案，采用扇形检查井，通过管道与扇形检查井的偏转使用河道的延伸走势，保证了河道的曲线美，同时，本发明在扇形检查井的上表面设置了景观平台，可以为人们提供观山平台，不仅可以提高空间利用率，而且与景观观赏结合，使居住环境更加优质化。
本发明的进一步设置为，所述扇形检查井的偏转角度为β，所述截污管道的偏转角度为α，所述扇形检查井与位于扇形检查井两端的截污管道之间的偏转角度均为(α-β)/2，偏转角度(α-β)/2不大于10°。
通过采取上述技术方案，在使扇形检查井和截污管道符合河道走势的同时，在对扇形检查井和截污管道进行连接的时候，保证扇形检查井的机械强度，避免在检查井使用过程中发生损坏。
本发明的进一步设置为，所述扇形检查井为密闭检查井，所述扇形检查井的顶端设置有第一检查洞口，所述扇形检查井上表面设置有位于第一检查洞口四周的钢圆环，所述钢圆环上通过螺栓设置有用于封闭第一检查洞口的法兰盲板，所述法兰盲板与钢圆环之间设置有橡胶垫圈，所述钢圆环和橡胶垫圈通过螺栓与扇形检查井的上表面固定连接。
通过采取上述技术方案，设置第一检查洞口有利于对扇形检查井的内部清理，同时，钢圆环的设置为法兰盲板提供安装基础，避免法兰盲板之间设置在扇形检查井上，在多次打开法兰盲板的时候，螺栓的拆卸对扇形检查井的结构产生损坏，橡胶垫圈则可以增加法兰盲板与钢圆环之间的明峰巷，而且钢圆环和橡胶垫圈通过螺栓可拆卸连接在扇形检查井上，可以在长时间使用后，对钢圆环和橡胶垫圈进行更换，保证扇形检查井的密封性。
本发明的进一步设置为，所述景观平台包括设置在河道两侧并与扇形检查井的凸弧面贴合设置的砂石层、设置在砂石层顶端的夯实素土层、设置在夯实素土层靠近河道中部一侧的砖砌层、设置在扇形检查井上表面的水泥沙浆粘结层以及设置在水泥沙浆粘结层上表面的人行面层，所述水泥沙浆粘结层和人行面层上贯穿设置有与第一检查洞口相对的封闭口，所述封闭口上设置有面盖。
通过采取上述技术方案，砂石层保证扇形检查井与河道间的牢固连接，夯实素土层和砖砌层保证景观平台的牢固性，人行面层的设置可以增加观赏人的行走、站立的舒适性，保证景观平台的牢固性和安全性的同时，使居住环境更加优质化。
本发明的进一步设置为，所述人行面层的高度低于夯实素土层的高度，所述人行面层上表面靠近河道中部的一侧设置有栏杆。
通过采取上述技术方案，可以使观赏人更加近距离的接触水面，提高喜爱水景的人的观赏愉快感，栏杆则可以避免观赏人失足掉落到水中。
本发明的进一步设置为，所述人行面层和砖砌层暴露在空气中的一侧设置有厚芝麻灰花岗岩荔枝面。
通过采取上述技术方案，厚芝麻灰花岗岩荔枝面可以增加人行面层和砖砌层的表面粗糙性，避免观赏人在观赏景色时滑倒。
本发明的进一步设置为，所述扇形检查井为密闭检查井，所述扇形检查井的顶端设置有第二检查洞口，所述扇形检查井的上表面设置有延伸至第二检查洞口的密封承托环槽，所述密封承托环槽的槽壁上设置有密封承托环板，所述密封承托环板的外直径不小于第二检查洞口的直径，所述密封承托环板的内环壁上螺纹连接有密封插环，所述密封插环远离扇形检查井内侧的一端设置有密封盖板，所述密封盖板的直径大于密封承托环板的内径，所述第二检查洞口的内侧壁上固定设置有安装环板，所述安装环板与密封插环的外环壁螺纹连接。
通过采取上述技术方案，在密封承托环板的内环壁上螺纹转动密封插环，可以使密封插环带动密封盖板压向密封承托环板，在压紧密封承托环板对第二检查洞口实现初步密封的同时，密封插环伸入第二检查洞口内并与安装环板螺纹连接，可以实现密封盖板与第二检查洞口间的进一步连接和密封，同时，由于密封盖板与螺纹连接的位置距离较远，因此在密封盖板处施加转动力促使密封盖板和密封插板转动杆时的力臂较大，进而可以相对减小转动力的大小，操作更加简便。
本发明的进一步设置为，所述密封盖板与密封承托环板上表面压紧的侧壁设置有压紧环垫。
通过采取上述技术方案，密封盖板压紧在密封承托环板上的同时，压紧环垫受到挤压而形变，进而可以进一步增加密封盖板与密封承托环板间的密封性。
本发明的进一步设置为，所述扇形检查井的上表面设置有延伸至检查洞口的密封承托环槽，所述密封承托环槽的槽壁上设置有密封承托环板，所述密封承托环板的外直径不小于检查洞口的直径，所述密封承托环板的内环壁上螺纹连接有密封插环，所述密封插环远离扇形检查井内侧的一端设置有密封盖板，所述密封盖板的直径大于密封承托环板的内径，所述检查洞口的内侧壁上固定设置有安装环板，所述安装环板与密封插环的外环壁螺纹连接。
通过采取上述技术方案，在密封承托环板的内环壁上螺纹转动密封插环，可以使密封插环带动密封盖板压向密封承托环板，在压紧密封承托环板对检查洞口实现初步密封的同时，密封插环伸入检查洞口内并与安装环板螺纹连接，可以实现密封盖板与检查洞口间的进一步连接和密封，同时，由于密封盖板与螺纹连接的位置距离较远，因此在密封盖板处施加转动力促使密封盖板和密封插板转动杆时的力臂较大，进而可以相对减小转动力的大小，操作更加简便。
本发明的进一步设置为，所述密封盖板与密封承托环板上表面压紧的侧壁设置有压紧环垫。
通过采取上述技术方案，密封盖板压紧在密封承托环板上的同时，压降环垫受到挤压而形变，进而可以进一步增加密封盖板与密封承托环板间的密封性。
本发明的另一目的在于提供一种沿河截污干管兼做景观平台系统的施工方法，包括以下步骤：
S1.扇形检查井两端的截污管道偏转角度α的确定：选取河道的曲折点作为弯曲点，在相邻弯曲点之间做第一测量直线，其中，第一测量直线平行于截污管道的中心轴线，分别以若干弯曲点为圆心绘制相同半径长度的第一测量圆，测量第一测量圆与两第一测量直线相交点相对于河道内部方向的圆心角度数，记为α;
S2.扇形检查井偏转角度β的确定：使扇形检查井的平直侧壁与河道的弯曲方向相对，分别做与扇形检查井两平直侧壁垂直的第二测量直线，两第二测量直线相交于一点，然后为截污管道的中心轴线为第三测量直线，使第三测量直线与第二测量直线相交于扇形检查井内侧壁的一点以确定第二测量直线的位置，最后以两第二测量直线的相交点为圆形为第二测量圆，测量第二测量圆与两第二测量直线相交点相对于河道内部方向的圆心角度数，记为β;
S3.扇形检查井与位于扇形检查井两端的截污管道之间的偏转角度的确定：扇形检查井与位于扇形检查井两端的截污管道之间的偏转角度记为(α-β)/2，且(α-β)/2≤10°;
S4.将截污管道安装在扇形检查井的两侧平直侧壁上，然后搭设景观平台。
通过采取上述技术方案，可以方便快捷地选择合适偏转角度的扇形检查井，然后通过管道与扇形井的偏转使用河道的延伸走势，保证了河道的曲线美，同时，本发明在扇形检查井的上表面设置了景观平台，可以为人们提供观山平台，不仅可以提高空间利用率，而且与景观观赏结合，使居住环境更加优质化。
本发明的进一步设置为，述步骤S4中的景观平台沿扇形检查井径向的最小长度大于扇形检查井的径向长度。
通过采取上述技术方案，使景观平台将扇形检查井进行遮挡，更加美观的同时，可以避免扇形检查井暴露在空气中而受到损坏。
综上所述，本发明具有以下有益效果：
1.本发明中，采用扇形检查井，通过管道与扇形井的偏转使用河道的延伸走势，保证了河道的曲线美;
2.本发明，在扇形检查井的上表面设置了景观平台，可以为人们提供观山平台，不仅可以提高空间利用率，而且与景观观赏结合，使居住环境更加优质化;
3.本发明中，偏转角度(α-β)/2不大于10°，在使扇形检查井和截污管道符合河道走势的同时保证扇形检查井的机械强度，避免在检查井使用过程中发生损坏。（发明人黄伟;王阿华;桂衍武;司春英）
