申请日2019.07.19
公开(公告)日2019.09.17
IPC分类号C02F9/04; C02F103/10
摘要
本发明公开了一种撬装式污水一体化高效处理设备，其包括撬装式底盘、预反应器、次氯酸钠加注装置、助凝剂加注装置、一级气浮装置、絮凝剂加注装置、立式螺杆泵装置、储气罐、卧式螺杆泵装置、二级气浮装置、进水管、排污管和出水管。预反应器设有分别与进水管、次氯酸钠加注装置、助凝剂加注装置、一级气浮装置和絮凝剂加注装置通过钢管连接的法兰外接口，一级气浮装置设有分别与预反应器、储气罐、立式螺杆泵装置和排污管通过钢管连接的法兰外接口，二级气浮装置设有分别与储气罐、立式螺杆泵装置、卧式螺杆泵装置和排污管通过钢管连接的法兰外接口，卧式螺杆泵装置与出水管连接。本发明能够实现压裂返排液的实时、高效处理。
权利要求书

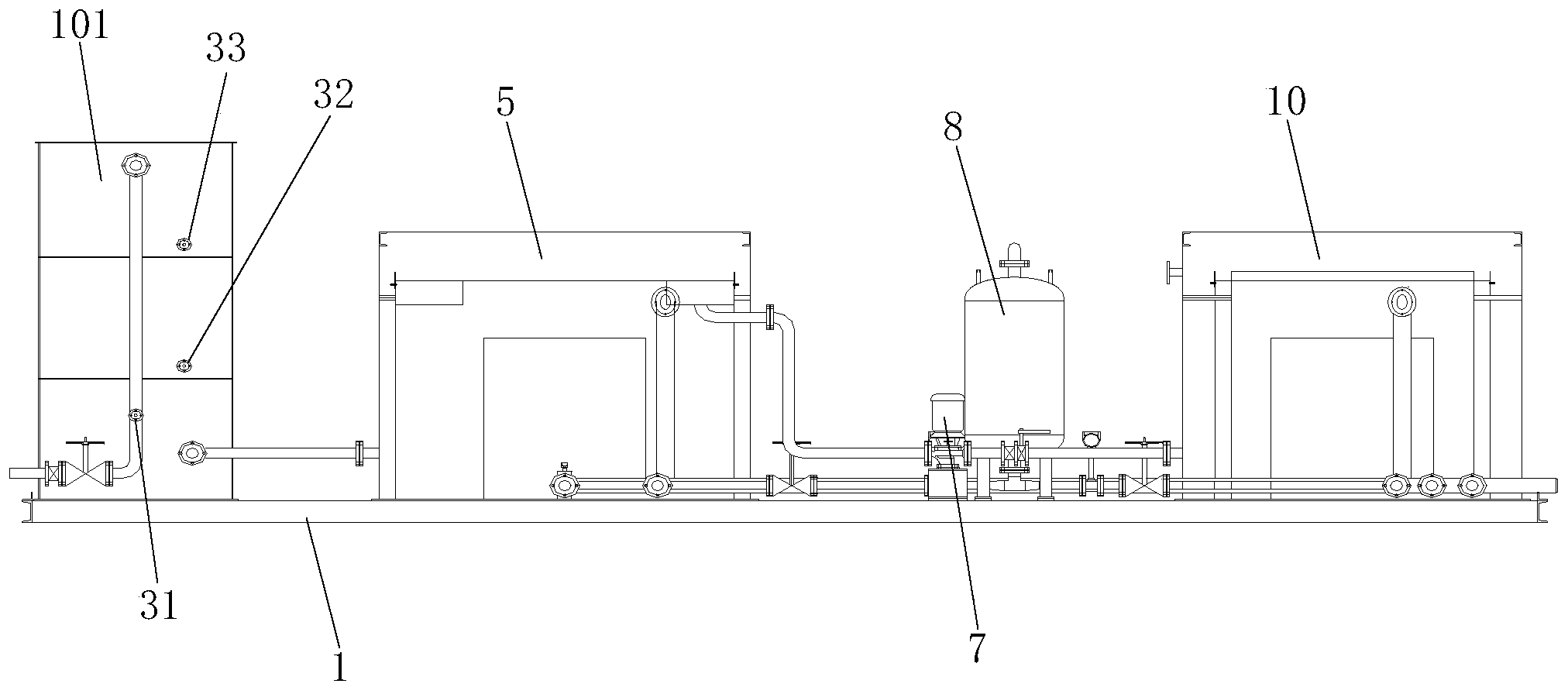

1.一种撬装式污水一体化高效处理设备，其特征在于，包括撬装式底盘(1)以及安装于所述撬装式底盘(1)上的预反应器(2)、次氯酸钠加注装置(3)、助凝剂加注装置(4)、一级气浮装置(5)、絮凝剂加注装置(6)、立式螺杆泵装置(7)、储气罐(8)、卧式螺杆泵装置(9)、二级气浮装置(10)、进水管(11)、排污管(12)和出水管(13);
所述预反应器(2)设有分别与进水管(11)、次氯酸钠加注装置(3)、助凝剂加注装置(4)、一级气浮装置(5)和絮凝剂加注装置(6)通过钢管连接的法兰外接口，所述一级气浮装置(5)设有分别与预反应器(2)、储气罐(8)、立式螺杆泵装置(7)和排污管(12)通过钢管连接的法兰外接口，所述二级气浮装置(10)设有分别与储气罐(8)、立式螺杆泵装置(7)、卧式螺杆泵装置(9)和排污管(12)通过钢管连接的法兰外接口，所述卧式螺杆泵装置(9)与出水管(13)连接。
2.根据权利要求1所述的撬装式污水一体化高效处理设备，其特征在于，所述预反应器(2)、次氯酸钠加注装置(3)、助凝剂加注装置(4)、一级气浮装置(5)、絮凝剂加注装置(6)、立式螺杆泵装置(7)、储气罐(8)和二级气浮装置(10)的两两之间的钢管上设有截止阀(14)。
3.根据权利要求2所述的撬装式污水一体化高效处理设备，其特征在于，所述预反应器(2)和一级气浮装置(5)之间以及一级气浮装置(5)和二级气浮装置(10)之间设有止回阀(15)。
4.根据权利要求1所述的撬装式污水一体化高效处理设备，其特征在于，所述储气罐(8)储存有微纳米气体。
5.根据权利要求1所述的撬装式污水一体化高效处理设备，其特征在于，所述进水管(11)上设有涡街流量计(16)。
说明书
一种撬装式污水一体化高效处理设备
技术领域
本发明涉及环保设备技术领域，特别是涉及一种撬装式污水一体化高效处理设备。
背景技术
污水处理是通过特定方法使污水达到排入某一水体或再次使用的水质要求而对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。能有效处理生活污水、工业废水等污水的工业设备，可以避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
油田压裂是向油井里面注入高压大排量的压裂液体，将底层压开，产生裂缝裂痕。把石英砂注入裂缝内，在井底附近底层内形成填砂裂缝，达到增产增注的目的。裂缝延伸时添加的支撑剂叫压裂液，压裂施工完成后返排到地面的压裂液叫返排液，统称压裂返排液。
压裂返排液属于常见工业废水，其含有大量有机化学物质。为避免造成环境污染，需要做特殊处理，目前的处理方式是采用工程完成后集中收集处理方法，存在单次回收量大、处理成本高等缺点。
发明内容
本发明主要解决的技术问题是提供一种撬装式污水一体化高效处理设备，能够实现压裂返排液的实时、高效处理。
为解决上述技术问题，本发明采用的一个技术方案是：提供一种撬装式污水一体化高效处理设备，包括撬装式底盘(1)以及安装于所述撬装式底盘(1)上的预反应器(2)、次氯酸钠加注装置(3)、助凝剂加注装置(4)、一级气浮装置(5)、絮凝剂加注装置(6)、立式螺杆泵装置(7)、储气罐(8)、卧式螺杆泵装置(9)、二级气浮装置(10)、进水管(11)、排污管(12)和出水管(13);所述预反应器(2)设有分别与进水管(11)、次氯酸钠加注装置(3)、助凝剂加注装置(4)、一级气浮装置(5)和絮凝剂加注装置(6)通过钢管连接的法兰外接口，所述一级气浮装置(5)设有分别与预反应器(2)、储气罐(8)、立式螺杆泵装置(7)和排污管(12)通过钢管连接的法兰外接口，所述二级气浮装置(10)设有分别与储气罐(8)、立式螺杆泵装置(7)、卧式螺杆泵装置(9)和排污管(12)通过钢管连接的法兰外接口，所述卧式螺杆泵装置(9)与出水管(13)连接。
优选的，所述预反应器(2)、次氯酸钠加注装置(3)、助凝剂加注装置(4)、一级气浮装置(5)、絮凝剂加注装置(6)、立式螺杆泵装置(7)、储气罐(8)和二级气浮装置(10)的两两之间的钢管上设有截止阀(14)。
优选的，所述预反应器(2)和一级气浮装置(5)之间以及一级气浮装置(5)和二级气浮装置(10)之间设有止回阀(15)。
优选的，所述储气罐(8)储存有微纳米气体。
优选的，所述进水管(11)上设有涡街流量计(16)。
区别于现有技术的情况，本发明的有益效果是：通过采用旋流溶气气浮-化学氧化-絮凝沉淀-过滤处理工艺，可实现快速、高效破胶降粘，同时能够高效去除悬浮物、油、胶体等诸多污染物，从而能够实现压裂返排液的实时、高效处理，经处理的压裂返排液达到回注标准，可循环利用。不仅可节约水资源、减少化学药剂用量，还能降低对油田作业区域环境的污染，具有处理效率高、占地面积小、综合能耗低、安装运输方便、耐低温等优点。（发明人韩淑湘）
