公布日：2022.07.08
申请日：2022.03.22
分类号：C02F9/04(2006.01)I;B01D36/04(2006.01)I;B01F27/054(2022.01)I;B01F27/191(2022.01)I;B01F27/90(2022.01)I;B01F35/71(2022.01)I;
D21F1/66(2006.01)I;F26B21/00(2006.01)I;C02F103/28(2006.01)N
摘要
本发明属于造纸污水处理技术领域，尤其涉及一种造纸工业污水处理设备，包括处理箱，处理箱的内部中间设有纤维纸浆回收部件；纤维纸浆回收部件包括滑块，滑块的在处理箱的内部滑动连接，处理箱的内部在滑块的下方设有静止腔，滑块的下端固设有浮板，浮板的内部设有回收腔，回收腔与浮板的外部连接有若干个单向阀，滑块的内部滑动设有滑杆，滑杆的下端固设有吸阀，滑杆穿过浮板进入到回收腔内，滑块的内部在滑杆的上方固设有水泵，水泵与滑杆的内部通过伸缩管连接，处理箱的内部在滑块的一侧设有存储腔。本发明对造纸工业污水进行药水转动搅拌混合，进行控制造纸工业污水下落的量，对纤维纸浆与泥浆进行快速回收处理。
权利要求书
1.一种造纸工业污水处理设备，包括处理箱(10)，其特征在于，所述处理箱(10)的内部中间设有纤维纸浆回收部件(14)；所述纤维纸浆回收部件(14)包括滑块(32)，所述滑块(32)的在处理箱(10)的内部滑动连接，所述处理箱(10)的内部在滑块(32)的下方设有静止腔(39)，所述滑块(32)的下端固设有浮板(34)，所述浮板(34)的内部设有回收腔(35)，所述回收腔(35)与浮板(34)的外部连接有若干个单向阀，所述滑块(32)的内部滑动设有滑杆(33)，所述滑杆(33)的下端固设有吸阀(36)，所述滑杆(33)穿过浮板(34)进入到回收腔(35)内，所述滑块(32)的内部在滑杆(33)的上方固设有水泵(37)，所述水泵(37)与滑杆(33)的内部通过伸缩管连接，所述处理箱(10)的内部在滑块(32)的一侧设有存储腔(38)，所述水泵(37)与存储腔(38)之间连接有管道。
2.根据权利要求1所述的一种造纸工业污水处理设备，其特征在于：所述纤维纸浆回收部件(14)的下方设有泥浆处理部件(15)；所述泥浆处理部件(15)包括沉积腔(40)，所述沉积腔(40)位于静止腔(39)的下方，所述沉积腔(40)与静止腔(39)之间连接有电子单向阀，所述沉积腔(40)的一侧滑动设有伸缩挤压块(41)，所述沉积腔(40)远离伸缩挤压块(41)方向下方与处理箱(10)外部连接设有电子阀(42)。

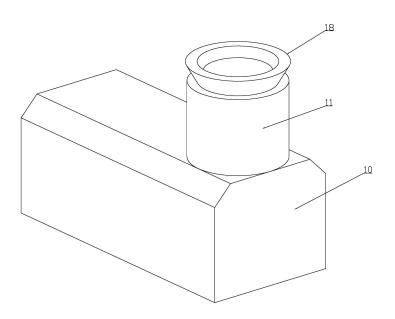

3.根据权利要求2所述的一种造纸工业污水处理设备，其特征在于：所述处理箱(10)的一侧上端设有转动混合部件(12)；所述转动混合部件(12)包括固定筒(11)，所述固定筒(11)固定在处理箱(10)的上端的一侧，所述固定筒(11)的上端固设有漏斗(18)，所述固定筒(11)的内部设有混合腔(19)，所述固定筒(11)的内部在混合腔(19)的下端固设有第一电机(20)，所述第一电机(20)的上端固设有第一转动柱(21)，所述第一转动柱(21)的圆周面上固设有若干个伸缩柱(22)。
4.根据权利要求3所述的一种造纸工业污水处理设备，其特征在于：所述固定筒(11)的内部在混合腔(19)的圆周方向设有四个药水腔(23)，所述四个药水腔(23)与混合腔(19)的内部滑动连接设有若干个雾化喷阀(24)，所述若干个雾化喷阀(24)与若干个伸缩柱(22)对应，所述固定筒(11)的内部在第一电机(20)的圆周方向设有四个电子下料阀(25)。
5.根据权利要求4所述的一种造纸工业污水处理设备，其特征在于：所述处理箱(10)的内部在转动混合部件(12)的下方设有控量部件(13)；所述控量部件(13)包括圆筒(29)，所述圆筒(29)固定在处理箱(10)的内部，所述圆筒(29)的一侧固设有第二电机(26)，所述第二电机(26)向圆筒(29)内部方向固设有第二转动柱(27)，所述第二转动柱(27)穿过圆筒(29)一端转动连接，所述第二转动柱(27)的圆周面上固设有四个转动杆(28)，所述四个转动杆(28)与圆筒(29)的内部密封转动，所述圆筒(29)的内部与电子下料阀(25)之间连接设有进料口(31)，所述圆筒(29)的内部与圆筒(29)的下方之间连接设有下料口(30)，所述下料口(30)与静止腔(39)之间连接有单向阀。
6.根据权利要求5所述的一种造纸工业污水处理设备，其特征在于：所述处理箱(10)的内部远离控量部件(13)方向设有过滤部件(16)；所述过滤部件(16)包括过滤腔(43)，所述过滤腔(43)与静止腔(39)之间连接有磁性阀，所述沉积腔(40)与过滤腔(43)之间连接有磁性阀，所述过滤腔(43)的内部转动设有第三转动柱(45)，所述第三转动柱(45)的圆周面上套设有三个转动盘(46)，所述转动盘(46)内圆周方向四个进出口(47)，所述四个进出口(47)与转动盘(46)外部连接设有若干个过滤块(48)。
7.根据权利要求6所述的一种造纸工业污水处理设备，其特征在于：所述过滤部件(16)远离纤维纸浆回收部件(14)方向设有恢复部件(17)；所述恢复部件(17)包括第三电机(44)，所述第三电机(44)与第三转动柱(45)远离纤维纸浆回收部件(14)一端固定连接，所述第三转动柱(45)向第三电机(44)方向的外圆周面上套设有风扇(49)，所述风扇(49)与处理箱(10)的外部连接有连接通道，所述第三转动柱(45)的内部设有加热腔(51)，所述加热腔(51)与风扇(49)之间连接，所述加热腔(51)的内部固设有加热块(50)，所述加热腔(51)与若干个进出口(47)连接。
8.根据权利要求7所述的一种造纸工业污水处理设备，其特征在于：所述过滤腔(43)与处理箱(10)的外部连接设有连接阀(52)。
发明内容
本发明的目的是针对现有的技术存在上述问题，提出了一种造纸工业污水处理设备，能够对纤维纸浆与泥浆进行快速回收处理，有利于提高造纸工业污水处理的质量。
本发明的目的可通过下列技术方案来实现：一种造纸工业污水处理设备，包括处理箱，处理箱的内部中间设有纤维纸浆回收部件；纤维纸浆回收部件包括滑块，滑块的在处理箱的内部滑动连接，处理箱的内部在滑块的下方设有静止腔，滑块的下端固设有浮板，浮板的内部设有回收腔，回收腔与浮板的外部连接有若干个单向阀，滑块的内部滑动设有滑杆，滑杆的下端固设有吸阀，滑杆穿过浮板进入到回收腔内，滑块的内部在滑杆的上方固设有水泵，水泵与滑杆的内部通过伸缩管连接，处理箱的内部在滑块的一侧设有存储腔，水泵与存储腔之间连接有管道。
优选的，纤维纸浆回收部件的下方设有泥浆处理部件；泥浆处理部件包括沉积腔，沉积腔位于静止腔的下方，沉积腔与静止腔之间连接有电子单向阀，沉积腔的一侧滑动设有伸缩挤压块，沉积腔远离伸缩挤压块方向下方与处理箱外部连接设有电子阀。
优选的，处理箱的一侧上端设有转动混合部件；转动混合部件包括固定筒，固定筒固定在处理箱的上端的一侧，固定筒的上端固设有漏斗，固定筒的内部设有混合腔，固定筒的内部在混合腔的下端固设有第一电机，第一电机的上端固设有第一转动柱，第一转动柱的圆周面上固设有若干个伸缩柱。
优选的，固定筒的内部在混合腔的圆周方向设有四个药水腔，四个药水腔与混合腔的内部滑动连接设有若干个雾化喷阀，若干个雾化喷阀与若干个伸缩柱对应，固定筒的内部在第一电机的圆周方向设有四个电子下料阀。
优选的，处理箱的内部在转动混合部件的下方设有控量部件；控量部件包括圆筒，圆筒固定在处理箱的内部，圆筒的一侧固设有第二电机，第二电机向圆筒内部方向固设有第二转动柱，第二转动柱穿过圆筒一端转动连接，第二转动柱的圆周面上固设有四个转动杆，四个转动杆与圆筒的内部密封转动，圆筒的内部与电子下料阀之间连接设有进料口，圆筒的内部与圆筒的下方之间连接设有下料口，下料口与静止腔之间连接有单向阀。
优选的，处理箱的内部远离控量部件方向设有过滤部件；过滤部件包括过滤腔，过滤腔与静止腔之间连接有磁性阀，沉积腔与过滤腔之间连接有磁性阀，过滤腔的内部转动设有第三转动柱，第三转动柱的圆周面上套设有三个转动盘，转动盘内圆周方向四个进出口，四个进出口与转动盘外部连接设有若干个过滤块。
优选的，过滤部件远离纤维纸浆回收部件方向设有恢复部件；恢复部件包括第三电机，第三电机与第三转动柱远离纤维纸浆回收部件一端固定连接，第三转动柱向第三电机方向的外圆周面上套设有风扇，风扇与处理箱的外部连接有连接通道，第三转动柱的内部设有加热腔，加热腔与风扇之间连接，加热腔的内部固设有加热块，加热腔与若干个进出口连接。
优选的，过滤腔与处理箱的外部连接设有连接阀。
有益效果：
1.通过转动混合部件设置，对造纸工业污水进行药水转动搅拌混合，有利于使造纸工业污水与药水充分混合。
2.通过控量部件设置，进行控制造纸工业污水下落的量，有利于进行充分处理造纸工业污水。
3.通过纤维纸浆回收部件和泥浆处理部件设置，对纤维纸浆与泥浆进行快速回收处理，有利于提高造纸工业污水处理的质量。
4.通过过滤部件和恢复部件设置，进行多重循环恢复过滤处理，提高造纸工业污水处理的效率。
（发明人：陈泽辉）
