公布日：2022.05.06
申请日：2022.02.11
分类号：C02F9/12(2006.01)I

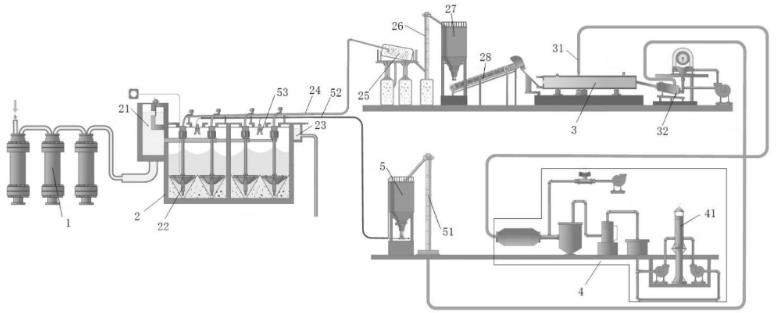

摘要
本发明涉及一种污水深度处理系统，包括：由预处理设备、活性焦吸附设施和投焦设备，预处理设备包括超磁化水器，待处理污水通过管道进入超磁化水器进行预处理后输送至蓄水池；吸附设施，包括吸附池，蓄水池内待处理污水输送至吸附池中，吸附池内部通过投放活性焦过污水进行过滤和吸附；吸附池内部设有吸附过滤器，用于对吸附池内的活性焦进行反冲洗，以及将吸附池内的饱和活性焦提取出来通过饱和焦输送管输出；投焦设备，用于将活性焦投放入吸附池中。本发明通过活性焦吸附并现场再生工艺实现了大规模污水深度处理全自动连续运行的问题；通过对活性焦进行在线反冲洗，运行方便、能耗较低，反洗效果极佳，降低了水中SS对活性焦吸附效果的影响。
权利要求书
1.一种污水深度处理系统，其特征在于，包括：预处理设备，包括超磁化水器，待处理污水通过管道进入超磁化水器进行预处理后输送至蓄水池；吸附设施，包括吸附池，蓄水池内待处理污水输送至吸附池中，吸附池内部通过投放活性焦过污水进行过滤和吸附；吸附池还设有出水堰，用于将处理达标的污水直接排放或回收利用；吸附池内部设有吸附过滤器，所述吸附过滤器用于对吸附池内的活性焦进行反冲洗，以及将吸附池内的饱和活性焦提取出来通过饱和焦输送管输出；投焦设备，包括活性焦输入管和水射器，用于将活性焦投放入吸附池中。
2.如权利要求1所述的一种污水深度处理系统，其特征在于：所述吸附设施至少为2组，且多个吸附设施之间并联设置。
3.如权利要求1所述的一种污水深度处理系统，其特征在于：还包括再生焦设备，用于将由吸附池提取出来的饱和活性焦再生恢复活性，再生设备生成的再生焦通过再生焦斗提机提取至再生焦干料仓，所述再生焦干料仓与活性焦输入管连接。
4.如权利要求3所述的一种污水深度处理系统，其特征在于：所述再生焦设备包括再生炉，饱和活性焦在再生炉内进行干燥、高温焦化和活化生成再生焦。
5.如权利要求3所述的一种污水深度处理系统，其特征在于：所述饱和焦输送管连接至微滤机，将饱和活性焦脱水，所述微滤机脱水后的饱和活性焦通过饱和焦斗提机提取至饱和焦湿料仓进行存储，饱和焦湿料仓出料口处设有皮带输送机，将饱和焦输送至再生焦设备。
6.如权利要求4所述的一种污水深度处理系统，其特征在于：所述再生炉具有烟气出口，所述烟气出口连接至尾气处理设备，尾气处理设备将再生炉产生的烟气经过脱硝、脱硫、除雾和除尘，处理达标的烟气通过烟囱排放。
7.如权利要求4所述的一种污水深度处理系统，其特征在于：所述再生炉的出料口与再生焦斗提机之间还设有冷却机，将生成的再生焦送入冷却机内冷却后通过再生焦斗提机提取至再生焦干料仓。
8.如权利要求1或2所述的一种污水深度处理系统，其特征在于：所述吸附过滤器包括配水管、布水器、空气提升泵、洗焦器和提焦转换器；由配水管、布水器、空气提升泵和洗焦器对吸附池内的活性焦进行反冲洗，由空气提升泵和提焦转换器将吸附池内的饱和活性焦提取出来。
9.如权利要求8所述的一种污水深度处理系统，其特征在于：所述吸附池的底部呈倒棱锥形，所述吸附过滤器的底部延伸至所述倒棱锥形所述形成的区域内。
10.如权利要求1所述的一种污水深度处理系统，其特征在于：还包括有轨电动平车，所述电动平车上安装有：用于输送饱和焦的输料管，所述输料管的分别通过快速接头连接饱和焦输送管和与微滤机连接输料软管；以及，用于投放再生焦的不锈钢钢管，所述不锈钢钢管也通过带有快速接头的输料软管连接活性焦输入管和再生焦干料仓。
发明内容
本发明所要解决的技术问题是提供一种污水深度处理系统，能够实现饱和活性焦的再生和利用，且自动化程度高。
为解决上述技术问题，本发明的技术方案是：一种污水深度处理系统，包括：
预处理设备，包括超磁化水器，待处理污水通过管道进入超磁化水器进行预处理后输送至蓄水池；
吸附设施，包括吸附池，蓄水池内待处理污水输送至吸附池中，吸附池内部通过投放活性焦过污水进行过滤和吸附；吸附池还设有出水堰，用于将处理达标的污水直接排放或回收利用；
吸附池内部设有吸附过滤器，所述吸附过滤器用于对吸附池内的活性焦进行反冲洗，以及将吸附池内的饱和活性焦提取出来通过饱和焦输送管输出；
投焦设备，包括活性焦输入管和水射器，用于将活性焦投放入吸附池中。
作为优选的技术方案，所述吸附设施至少为2组，且多个吸附设施之间并联设置。
作为优选的技术方案，还包括再生焦设备，用于将由吸附池提取出来的饱和活性焦再生恢复活性，再生设备生成的再生焦通过再生焦斗提机提取至再生焦干料仓，所述再生焦干料仓与活性焦输入管连接。
作为进一步的改进，所述再生焦设备包括再生炉，饱和活性焦在再生炉内进行干燥、高温焦化和活化生成再生焦。
作为另一种进一步的改进，所述饱和焦输送管连接至微滤机，将饱和活性焦脱水，所述微滤机脱水后的饱和活性焦通过饱和焦斗提机提取至饱和焦湿料仓进行存储，饱和焦湿料仓出料口处设有皮带输送机，将饱和焦输送至再生焦设备。
作为更一步的改进，所述再生炉具有烟气出口，所述烟气出口连接至尾气处理设备，尾气处理设备将再生炉产生的烟气经过脱硝、脱硫、除雾和除尘，处理达标的烟气通过烟囱排放。
作为更一步的改进，所述再生炉的出料口与再生焦斗提机之间还设有冷却机，将生成的再生焦送入冷却机内冷却后通过再生焦斗提机提取至再生焦干料仓。
作为优选的技术方案，所述吸附过滤器包括配水管、布水器、空气提升泵、洗焦器和提焦转换器；由配水管、布水器、空气提升泵和洗焦器对吸附池内的活性焦进行反冲洗，由空气提升泵和提焦转换器将吸附池内的饱和活性焦提取出来。
作为优选的技术方案，所述吸附池的底部呈倒棱锥形，所述吸附过滤器的底部延伸至所述倒棱锥形所述形成的区域内。
作为优选的技术方案，还包括有轨电动平车，所述电动平车上安装有：
用于输送饱和焦的输料管，所述输料管的分别通过快速接头连接饱和焦输送管和与微滤机连接输料软管；
以及，用于投放再生焦的不锈钢钢管，所述不锈钢钢管也通过带有快速接头的输料软管连接活性焦输入管和再生焦干料仓。
本发明中，污水处理采用活性焦吸附工艺可实现连续运行、在线反冲洗、全自动提投炭及再生，具有以下有益效果：
可适用各种难生化降解废水对COD和色度的深度处理，出水水质稳定，处理对象广谱，受前端水质水量波动影响较小，抗冲击能力较强；解决了活性焦吸附并现场再生工艺用于大规模污水深度处理全自动连续运行的问题；
本发明涉及的污水处理系统不仅基建投资少，而且选用的活性焦不仅COD吸附效果较好，且原料来源广、生产容易、价格便宜；
本发明采用活性焦现场再生工艺，再生后的活性焦性能稳定，可反复使用，使本工艺用于废水处理的运行费不到其他工艺的一半，且整个再生及投加过程可全自动运行。
本发明进行污水处理，不需要在水中投加任何药物，整个过程不产生污泥、浓水等二次污染物，不会增加出水的TDS，是典型的绿色水处理工艺。
本发明中对活性焦进行在线反冲洗，不仅运行方便、能耗较低，同时反洗效果极佳，尽可能降低了水中SS对活性焦吸附效果的影响。
（发明人：聂红秀;刘玉民）
