公布日：2022.08.09
申请日：2022.04.25
分类号：C02F9/04(2006.01)I;C02F9/14(2006.01)I
摘要
本发明公开了一种含有医疗废水的综合式污水处理系统及污水处理工艺，处理系统包括雨水处理系统、一般废水处理系统、综合废水处理系统及医疗废水处理系统，雨水处理系统对雨水进行收集处理，一般废水处理系统用于对生产水、地沟排水、事故排水及事故水进行处理，综合废水处理系统用于对生活污水及蒸发冷凝水进行处理，医疗废水处理系统用于对医疗废水进行处理；雨水处理系统、一般废水处理系统及综合废水处理系统内产生的污泥通过污泥泵输送至第一污泥处理系统内进行集中处理，第一污泥处理系统包括污泥调质槽、压滤机及第一滤液提升池，由压滤机分离得到的干泥送到焚烧车间焚烧，分离得到的压滤液输送至生产废水调节池内进行处理。
权利要求书

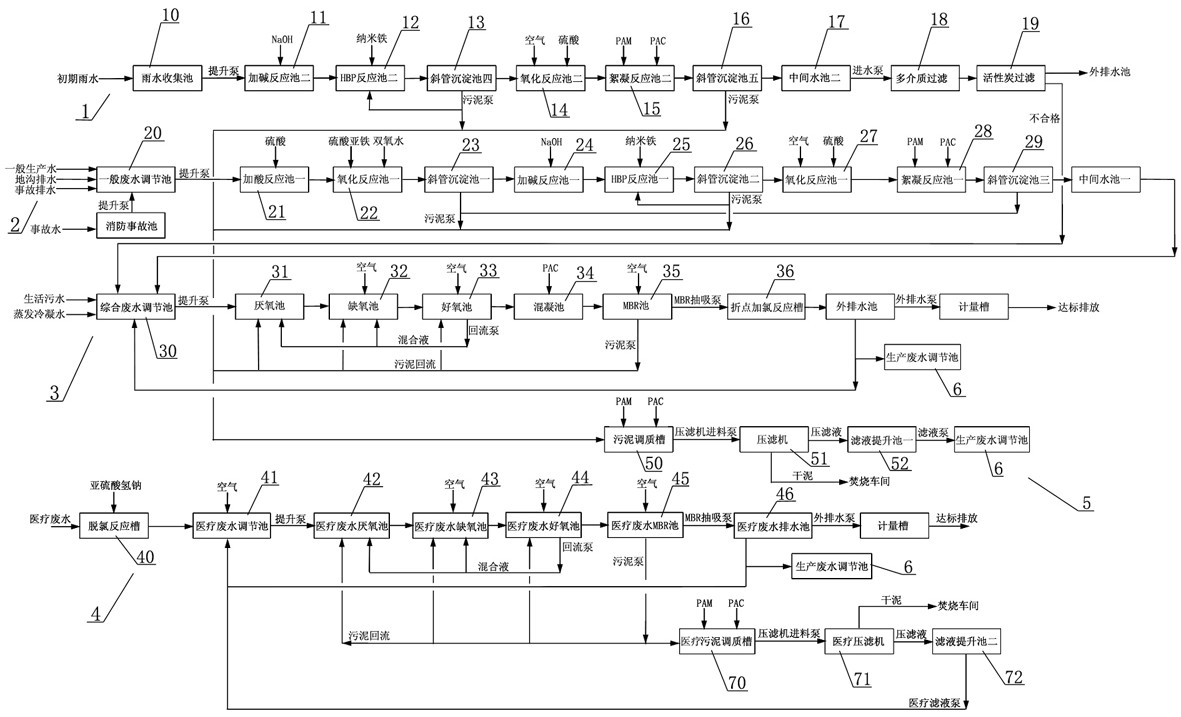

1.一种含有医疗废水的综合式污水处理系统，其特征在于：包括配套布置的雨水处理系统、一般废水处理系统、综合废水处理系统及医疗废水处理系统，所述雨水处理系统用于对雨水进行收集处理，所述一般废水处理系统用于对生产水、地沟排水、事故排水及事故水进行处理，所述综合废水处理系统用于对生活污水及蒸发冷凝水进行处理，所述医疗废水处理系统用于对医疗废水及处理医疗垃圾产生的废水进行处理；所述雨水处理系统、一般废水处理系统及综合废水处理系统内产生的污泥通过污泥泵输送至第一污泥处理系统内进行集中处理，所述第一污泥处理系统包括顺序连接的污泥调质槽、压滤机及第一滤液提升池，由压滤机分离得到的干泥送到焚烧车间焚烧，分离得到的压滤液通过第一滤液提升池输送至生产废水调节池内进行处理。
2.根据权利要求1所述的含有医疗废水的综合式污水处理系统，其特征在于：所述医疗废水处理系统包括依次管道连接的脱氯反应槽、医疗废水调节池、医疗废水厌氧池、医疗废水缺氧池、医疗废水好氧池、医疗废水MBR池、医疗废水排水池及计量槽；经处理后的达到排放标准的废水由医疗废水排水池通入计量槽进行排放、未达标废水输送至生产废水调节池进行处理或循环至医疗废水调节池进行二次处理；所述医疗废水处理系统内配套设置有对应的第二污泥处理系统，所述医疗废水MBR池与第二污泥处理系统管道连接并向第二污泥处理系统输送处理过程中产生的污泥。
3.根据权利要求2所述的含有医疗废水的综合式污水处理系统，其特征在于：所述第二污泥处理系统包括依次连接的医疗污泥调质槽、医疗压滤机及第二滤液提升池，由医疗压滤机分离得到的干泥送到焚烧车间焚烧，分离得到的压滤液通过第二滤液提升池循环输送至医疗废水调节池内进行二次处理；所述医疗污泥调质槽上设置有分别与医疗废水厌氧池、医疗废水缺氧池及医疗废水好氧池连通的污泥回流管道。
4.根据权利要求1至3中任一项所述的含有医疗废水的综合式污水处理系统，其特征在于：所述一般废水处理系统包括依次管道连接的一般废水调节池、第一加酸反应池、第一氧化反应池、第一斜管沉淀池、第一加碱反应池、第一HBP反应池、第二斜管沉淀池、第一氧化反应池、第一絮凝反应池、第三斜管沉淀池及第一中间水池，第一中间水池的排水端与综合废水处理系统连通以将处理后的污水通入综合废水处理系统内进行再处理；所述第一斜管沉淀池、第二斜管沉淀池及第三斜管沉淀池分别与第一污泥处理系统连通以输送产生的污泥，所述第二斜管沉淀池与第一HBP反应池之间通过循环管道连通。
5.根据权利要求4所述的含有医疗废水的综合式污水处理系统，其特征在于：所述雨水处理系统包括依次管道连接的雨水收集池、第二加碱反应池、第二HBP反应池、第四斜管沉淀池、第二氧化反应池、第二絮凝反应池、第五斜管沉淀池、第二中间水池、多介质过滤装置及活性炭过滤装置，经活性炭过滤装置过滤后的达标水通入外排水池进行排放、未达到排放标准的水通过管道输送至综合废水处理系统内进行再处理；所述第四斜管沉淀池及第五斜管沉淀池分别与第一污泥处理系统连通以输送产生的污泥，所述第四斜管沉淀池与第二HBP反应池之间通过循环管道连通。
6.根据权利要求5所述的含有医疗废水的综合式污水处理系统，其特征在于：所述综合废水处理系统包括依次管道连接的综合废水调节池、厌氧池、缺氧池、好氧池、混凝池、MBR池、折点加氯反应槽、外排水池及计量槽，处理后达到排放标准的水由外排水池及计量槽进行排放，未达标水由外排水池输送至生产废水调节池或循环至综合废水调节池进行二次处理；所述MBR池与第一污泥处理系统连通以输送产生的污泥，MBR池与厌氧池、缺氧池及好氧池分别通过污泥回流管道进行连接，所述好氧池通过循环管道分别与厌氧池及缺氧池进行连接。
7.一种如权利要求6所述综合式污水处理系统的污水处理工艺，其特征在于：所述雨水处理系统内向第二加碱反应池内加入的碱性药剂为NaOH，且第二加碱反应池内的PH值控制在8.5-9.5；向第二HBP反应池内加入的药剂为纳米铁，向第二絮凝反应池内加入的药剂为PAM和PAC，且PAM和PAC在第二絮凝反应池的搅拌器运行时加入，搅拌器停止时也停止加入。
8.根据权利要求7所述的污水处理工艺，其特征在于：所述一般废水处理系统内加入药剂的量由水质及悬浮物的量决定，在水质干净，悬浮物较少时加药处于停止状态，在水质较差，悬浮物较多，生化处理紧张时处于自动加药状态，该状态下，第一加酸反应池内加入的药剂为硫酸，且第一加酸反应池内的PH值控制在3.0-3.5，第一氧化反应池内加入的药剂为硫酸亚铁和双氧水，且加入硫酸亚铁的计量泵在搅拌器运行时运行，在搅拌器停止时停止，通过手动阀门调节双氧水流量，将ORP值控制在150-200mV；所述第一加碱反应池内加入的药剂为NaOH，且PH值控制在8.0-9.0。
9.根据权利要求7或8所述的污水处理工艺，其特征在于：所述综合废水处理系统中缺氧池的进风量下限为缺氧池观察孔处有冒泡现象，DO控制在0.5mg/L左右；所述好氧池内的参数DO控制在2-4mg/L，SV30在20%-50%；MBR池的产水条件为MBR池内的水位≥5m时开始产水，产水流量控制在12-18,m3/h，产前曝气时间为240s。
发明内容
本发明要解决的技术问题在于，针对现有技术的上述缺陷，提供一种功能全面且污水处理效果更好的含有医疗废水的综合式污水处理系统及污水处理工艺。
本发明的目的是通过如下技术方案来完成的，一种含有医疗废水的综合式污水处理系统，包括配套布置的雨水处理系统、一般废水处理系统、综合废水处理系统及医疗废水处理系统，所述雨水处理系统用于对雨水进行收集处理，所述一般废水处理系统用于对生产水、地沟排水、事故排水及事故水进行处理，所述综合废水处理系统用于对生活污水及蒸发冷凝水进行处理，所述医疗废水处理系统用于对医疗废水及处理医疗垃圾产生的废水进行处理；所述雨水处理系统、一般废水处理系统及综合废水处理系统内产生的污泥通过污泥泵输送至第一污泥处理系统内进行集中处理，所述第一污泥处理系统包括顺序连接的污泥调质槽、压滤机及第一滤液提升池，由压滤机分离得到的干泥送到焚烧车间焚烧，分离得到的压滤液通过第一滤液提升池输送至生产废水调节池内进行处理。
进一步地，所述医疗废水处理系统包括依次管道连接的脱氯反应槽、医疗废水调节池、医疗废水厌氧池、医疗废水缺氧池、医疗废水好氧池、医疗废水MBR池、医疗废水排水池及计量槽；经处理后的达到排放标准的废水由医疗废水排水池通入计量槽进行排放、未达标废水输送至生产废水调节池进行处理或循环至医疗废水调节池进行二次处理；所述医疗废水处理系统内配套设置有对应的第二污泥处理系统，所述医疗废水MBR池与第二污泥处理系统管道连接并向第二污泥处理系统输送处理过程中产生的污泥。
进一步地，所述第二污泥处理系统包括依次连接的医疗污泥调质槽、医疗压滤机及第二滤液提升池，由医疗压滤机分离得到的干泥送到焚烧车间焚烧，分离得到的压滤液通过第二滤液提升池循环输送至医疗废水调节池内进行二次处理；所述医疗污泥调质槽上设置有分别与医疗废水厌氧池、医疗废水缺氧池及医疗废水好氧池连通的污泥回流管道。
进一步地，所述一般废水处理系统包括依次管道连接的一般废水调节池、第一加酸反应池、第一氧化反应池、第一斜管沉淀池、第一加碱反应池、第一HBP反应池、第二斜管沉淀池、第一氧化反应池、第一絮凝反应池、第三斜管沉淀池及第一中间水池，第一中间水池的排水端与综合废水处理系统连通以将处理后的污水通入综合废水处理系统内进行再处理；所述第一斜管沉淀池、第二斜管沉淀池及第三斜管沉淀池分别与第一污泥处理系统连通以输送产生的污泥，所述第二斜管沉淀池与第一HBP反应池之间通过循环管道连通。
进一步地，所述雨水处理系统包括依次管道连接的雨水收集池、第二加碱反应池、第二HBP反应池、第四斜管沉淀池、第二氧化反应池、第二絮凝反应池、第五斜管沉淀池、第二中间水池、多介质过滤装置及活性炭过滤装置，经活性炭过滤装置过滤后的达标水通入外排水池进行排放、未达到排放标准的水通过管道输送至综合废水处理系统内进行再处理；所述第四斜管沉淀池及第五斜管沉淀池分别与第一污泥处理系统连通以输送产生的污泥，所述第四斜管沉淀池与第二HBP反应池之间通过循环管道连通。
进一步地，所述综合废水处理系统包括依次管道连接的综合废水调节池、厌氧池、缺氧池、好氧池、混凝池、MBR池、折点加氯反应槽、外排水池及计量槽，处理后达到排放标准的水由外排水池及计量槽进行排放，未达标水由外排水池输送至生产废水调节池或循环至综合废水调节池进行二次处理；所述MBR池与第一污泥处理系统连通以输送产生的污泥，MBR池与厌氧池、缺氧池及好氧池分别通过污泥回流管道进行连接，所述好氧池通过循环管道分别与厌氧池及缺氧池进行连接。
一种综合式污水处理系统的污水处理工艺，所述雨水处理系统内向第二加碱反应池内加入的碱性药剂为NaOH，且第二加碱反应池内的PH值控制在8.5-9.5；向第二HBP反应池内加入的药剂为纳米铁，向第二絮凝反应池内加入的药剂为PAM和PAC，且PAM和PAC在第二絮凝反应池的搅拌器运行时加入，搅拌器停止时也停止加入。
进一步地，所述一般废水处理系统内加入药剂的量由水质及悬浮物的量决定，在水质干净，悬浮物较少时加药处于停止状态，在水质较差，悬浮物较多，生化处理紧张时处于自动加药状态，该状态下，第一加酸反应池内加入的药剂为硫酸，且第一加酸反应池内的PH值控制在3.0-3.5，第一氧化反应池内加入的药剂为硫酸亚铁和双氧水，且加入硫酸亚铁的计量泵在搅拌器运行时运行，在搅拌器停止时停止，通过手动阀门调节双氧水流量，将ORP值控制在150-200mV；所述第一加碱反应池内加入的药剂为NaOH，且PH值控制在8.0-9.0。
进一步地，所述综合废水处理系统中缺氧池的进风量下限为缺氧池观察孔处有冒泡现象，DO控制在0.5mg/L左右；所述好氧池内的参数DO控制在2-4mg/L，SV30在20%-50%；MBR池的产水条件为MBR池内的水位≥5m时开始产水，产水流量控制在12-18,m3/h，产前曝气时间为240s。
本发明的有益技术效果在于：本发明通过配套设置的雨水处理系统、一般废水处理系统、综合废水处理系统及医疗废水处理系统对不同种类的污水进行处理，且各处理系统之间进行了相互的衔接和连通，例如将雨水处理系统及一般废水处理系统处理后的水再通入到综合废水处理系统进行处理，这样不仅节约了处理成本，节约了设备的占地面积，也使得整个系统的兼容性更强，可以面对不同的污水处理情况。
（发明人：马懿;郑仁栋;刘红玉;陈少辉;王国斌;叶钐湖）
