公布日：2022.05.24
申请日：2022.03.04
分类号：C02F11/123(2019.01)I
摘要
本发明涉及水处理技术领域，且公开了一种污水处理用带式压滤机，包括机架，所述机架的底端活动连接有滤布Ⅰ，所述机架的内侧固定连接有连接杆，所述连接杆的两端固定连接有固定盒，所述固定盒的一侧固定连接有连接板。通过将刮泥栅进行倾斜设置，在滤布Ⅰ向刮泥栅所在的位置进行污泥的移动时，污泥会被刮泥栅的侧面铲起并移动到刮泥栅的上方，刮泥栅上方的污泥又被后续的被刮泥栅底端铲起的污泥推动持续的向刮泥栅的顶端方向移动，经过滤布Ⅱ的上方时，污泥仍通过自身重力通过滤布Ⅱ进行脱水过程，通过刮泥栅和滤布Ⅱ的倾斜设置，使污泥能够通过刮泥栅和滤布Ⅱ的上方进行污泥的铺开和重力的脱水过程，避免刮泥栅底端污泥的堆积。
权利要求书

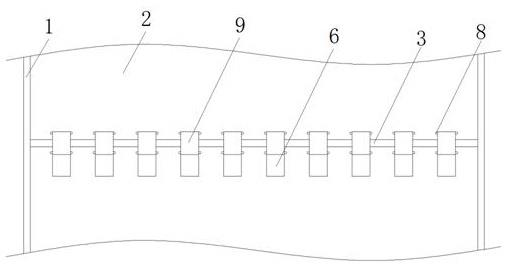

1.一种污水处理用带式压滤机，包括机架（1），所述机架（1）的底端活动连接有滤布Ⅰ（2），所述机架（1）的内侧固定连接有连接杆（3），其特征在于：所述连接杆（3）的两端固定连接有固定盒（4），所述固定盒（4）的一侧固定连接有连接板（5），所述连接板（5）的另一端固定连接有刮泥栅（6），所述刮泥栅（6）靠近固定盒（4）的一侧开设有固定槽（7），所述刮泥栅（6）的两侧固定连接有轴杆（8），所述轴杆（8）的外侧活动连接有滤布Ⅱ（9），所述滤布Ⅱ（9）的两侧周向等距离固定连接有活动块（10），且活动块（10）的底端，所述连接板（5）的两侧固定连接有固定板（11），且固定板（11）的中部经过滤布Ⅱ（9）的内侧并位于固定盒（4）的上方，所述固定盒（4）的底端固定连接有固定柱（12），所述固定柱（12）的内部活动套接有活动柱（13），所述活动柱（13）的顶端铰接有旋转板（14），所述活动柱（13）的顶端固定连接有位于旋转板（14）一侧并远离活动块（10）的固定头（15），所述活动柱（13）的顶端固定连接有位于旋转板（14）另一侧的弹簧（16）。
2.根据权利要求1所述的一种污水处理用带式压滤机，其特征在于：所述刮泥栅（6）由下到上向滤布Ⅰ（2）的前进方向倾斜，所述刮泥栅（6）的截面形状呈“U”字形。
3.根据权利要求1所述的一种污水处理用带式压滤机，其特征在于：所述固定槽（7）位于刮泥栅（6）上半部分，且固定槽（7）的形状呈从刮泥栅（6）内侧紧贴但不接触滤布Ⅱ（9）外侧的四分之一圆形向垂直于刮泥栅（6）所在直线延伸。
4.根据权利要求1所述的一种污水处理用带式压滤机，其特征在于：所述固定板（11）从底端到顶端呈向刮泥栅（6）的顶端逐渐倾斜，且固定板（11）的整体位于固定盒（4）整体的上方。
5.根据权利要求1所述的一种污水处理用带式压滤机，其特征在于：所述活动柱（13）的底端与刮泥栅（6）的底端水平高度相同，且活动柱（13）的底端和刮泥栅（6）的底端与滤布Ⅰ（2）的顶端接触。
6.根据权利要求1所述的一种污水处理用带式压滤机，其特征在于：所述旋转板（14）所在的线与固定头（15）所在的直线平行，且旋转板（14）所在的直线与活动块（10）所在的直线平行。
发明内容
针对背景技术中提出的现有带式压滤机在使用过程中存在的不足，本发明提供了一种污水处理用带式压滤机，具备铺泥更均匀、污泥脱水效率更高的优点，解决了上述背景技术中提出的技术问题。
本发明提供如下技术方案：一种污水处理用带式压滤机，包括机架，所述机架的底端活动连接有滤布Ⅰ，所述机架的内侧固定连接有连接杆，所述连接杆的两端固定连接有固定盒，所述固定盒的一侧固定连接有连接板，所述连接板的另一端固定连接有刮泥栅，所述刮泥栅靠近固定盒的一侧开设有固定槽，所述刮泥栅的两侧固定连接有轴杆，所述轴杆的外侧活动连接有滤布Ⅱ，所述滤布Ⅱ的两侧周向等距离固定连接有活动块，且活动块的底端，所述连接板的两侧固定连接有固定板，且固定板的中部经过滤布Ⅱ的内侧并位于固定盒的上方，所述固定盒的底端固定连接有固定柱，所述固定柱的内部活动套接有活动柱，所述活动柱的顶端铰接有旋转板，所述活动柱的顶端固定连接有位于旋转板一侧并远离活动块的固定头，所述活动柱的顶端固定连接有位于旋转板另一侧的弹簧。
优选的，所述刮泥栅由下到上向滤布Ⅰ的前进方向倾斜，所述刮泥栅的截面形状呈“U”字形。
优选的，所述固定槽位于刮泥栅上半部分，且固定槽的形状呈从刮泥栅内侧紧贴但不接触滤布Ⅱ外侧的四分之一圆形向垂直于刮泥栅所在直线延伸。
优选的，所述固定板从底端到顶端呈向刮泥栅的顶端逐渐倾斜，且固定板的整体位于固定盒整体的上方。
优选的，所述活动柱的底端与刮泥栅的底端水平高度相同，且活动柱的底端和刮泥栅的底端与滤布Ⅰ的顶端接触。
优选的，所述旋转板所在的线与固定头所在的直线平行，且旋转板所在的直线与活动块所在的直线平行。
本发明具备以下有益效果：1、本发明通过将刮泥栅进行倾斜设置，在滤布Ⅰ向刮泥栅所在的位置进行污泥的移动时，污泥会被刮泥栅的侧面铲起并移动到刮泥栅的上方，刮泥栅上方的污泥又被后续的被刮泥栅底端铲起的污泥推动持续的向刮泥栅的顶端方向移动，经过滤布Ⅱ的上方时，污泥仍通过自身重力通过滤布Ⅱ进行脱水过程，通过刮泥栅和滤布Ⅱ的倾斜设置，使污泥能够通过刮泥栅和滤布Ⅱ的上方进行污泥的铺开和重力的脱水过程，避免刮泥栅底端污泥的堆积。
2、本发明通过滤布Ⅱ位于刮泥栅的上半部分，且刮泥栅和滤布Ⅱ之间的共同倾斜设置，令污泥通过刮泥栅和滤布Ⅱ的顶端，最后通过滤布Ⅱ的顶端部分移出，令污泥能够通过自由落体的方式从滤布Ⅱ的顶端推出，掉落撞击到滤布Ⅰ的顶端，从而使滤布Ⅰ能够弹性形变，进行上下方向的抖动，从而带动滤布Ⅰ表面的污泥一起抖动，令污泥自身形成的封闭水坑抖动倾倒出积水，且通过抖动提高了污泥自身的脱水效率。
3、本发明通过活动柱在固定柱内部套接，从滤布Ⅱ的上方掉落的污泥使滤布Ⅰ上下抖动，带动活动柱在固定柱的内部向上移动，活动柱顶端的旋转板向下推动活动块，使活动块带动滤布Ⅱ向逆时针的方向转动，后续活动柱在固定柱的内部向上移动，活动柱带动顶端的旋转板经过上一个活动块并旋转压缩弹簧，从而在活动柱下一次的向下移动时，推动活动块移动，令污泥通过滤布Ⅰ推动污泥的推动力和滤布Ⅱ旋转的推动力一起，进行污泥的移动，使滤布Ⅰ顶端的污泥铺设得更加均匀。
（发明人：封硕;窦波）
