公布日：2022.04.29
申请日：2022.01.24
分类号：C02F9/14(2006.01)I;C02F3/30(2006.01)I
摘要

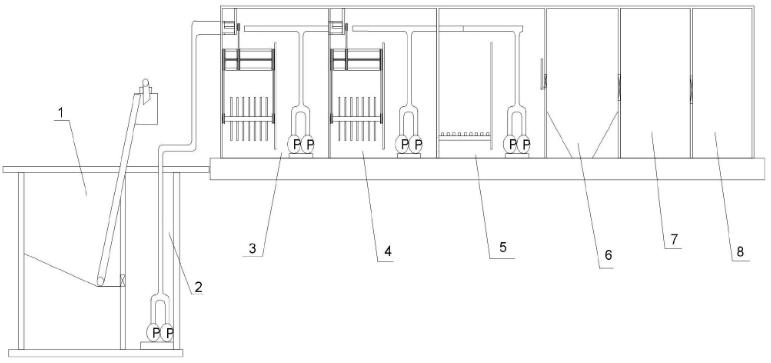

本发明公开了一种基于MBBR工艺的生活污水处理装置，包括依次连通，且污水依次通过的格栅池、调节池、厌氧池、好氧池、沉淀池、消毒池、清水池，格栅池内设有机械格栅，调节池内设有污水泵将水送入下一级处理，好氧池内设有曝气管，曝气管通过管道与鼓风机连接；厌氧池、好氧池内皆设有悬浮填料，厌氧池内被隔板分隔为相互连通的提升区和回落接触区，提升区内设有污水泵，污水泵通过管道将污水提升至回落接触区；回落接触区内从上到下依次设有水轮组件和搅拌桨；搅拌桨通过搅拌轴横向可转动设置在回落接触区，水轮组件包括横向可转动设置在回落接触区的水轮轴，水轮轴上设有水轮；水轮轴与搅拌轴通过传动机构连接。
权利要求书
1.一种基于MBBR工艺的生活污水处理装置，包括依次连通，且污水依次通过的格栅池、调节池、厌氧池、好氧池、沉淀池、消毒池、清水池，格栅池内设有机械格栅，调节池内设有污水泵将水送入下一级处理，好氧池内设有曝气管，曝气管通过管道与鼓风机连接；厌氧池、好氧池内皆设有悬浮填料，其特征在于，厌氧池内被隔板分隔为相互连通的提升区和回落接触区，提升区内设有污水泵，污水泵通过管道将污水提升至回落接触区；回落接触区内从上到下依次设有水轮组件和搅拌桨；搅拌桨通过搅拌轴横向可转动设置在回落接触区，水轮组件包括横向可转动设置在回落接触区的水轮轴，水轮轴上设有水轮；水轮轴与搅拌轴通过传动机构连接。
2.根据权利要求1所述的一种基于MBBR工艺的生活污水处理装置，其特征在于，厌氧池的进水口连通有格栅出水管的一端，格栅出水管的另一端封闭，格栅出水管的轴线上可转动设有清洁轴，清洁轴上设有清洁刮板，清洁轴的一端从格栅出水管另一端穿出，清洁轴与水轮轴通过传动机构连接。
3.根据权利要求2所述的一种基于MBBR工艺的生活污水处理装置，其特征在于，还包括缺氧池，缺氧池连通在调节池与厌氧池之间，缺氧池内设有悬浮调料，缺氧池结构与厌氧池结构相同。
4.根据权利要求2所述的一种基于MBBR工艺的生活污水处理装置，其特征在于，传动机构包括主动齿轮和从动齿轮；主动齿轮设置在水轮轴上，从动齿轮设置在清洁轴和搅拌轴上，从动齿轮与主动齿轮通过链条连接。
5.根据权利要求4所述的一种基于MBBR工艺的生活污水处理装置，其特征在于，水轮轴上有两个水轮部分，水轮轴上依次设有主动齿轮、水轮、主动齿轮、水轮、主动齿轮，水轮两侧的主动齿轮与搅拌轴上的从动齿轮通过链条连接，两个水轮之间的主动齿轮与清洁轴上的从动齿轮通过链条连接。
6.根据权利要求1所述的一种基于MBBR工艺的生活污水处理装置，其特征在于，厌氧池内水泵还通过管道将水送入好氧池进水口。
7.根据权利要求3所述的一种基于MBBR工艺的生活污水处理装置，其特征在于，缺氧池内水泵还通过管道将水送入厌氧池进水口。
8.根据权利要求5所述的一种基于MBBR工艺的生活污水处理装置，其特征在于，从动齿轮和主动齿轮的环形侧上开设有限位槽，齿位于限位槽内。
9.根据权利要求3所述的一种基于MBBR工艺的生活污水处理装置，其特征在于，水轮组件位于水位上方。
发明内容
本发明的目的在于提供一种基于MBBR工艺的生活污水处理装置，解决现有技术中的问题。
本发明与现有技术相比具有以下有益效果：
一种基于MBBR工艺的生活污水处理装置，包括依次连通，且污水依次通过的格栅池、调节池、厌氧池、好氧池、沉淀池、消毒池、清水池，格栅池内设有机械格栅，调节池内设有污水泵将水送入下一级处理，好氧池内设有曝气管，曝气管通过管道与鼓风机连接；厌氧池、好氧池内皆设有悬浮填料，厌氧池内被隔板分隔为相互连通的提升区和回落接触区，提升区内设有污水泵，污水泵通过管道将污水提升至回落接触区；回落接触区内从上到下依次设有水轮组件和搅拌桨；搅拌桨通过搅拌轴横向可转动设置在回落接触区，水轮组件包括横向可转动设置在回落接触区的水轮轴，水轮轴上设有水轮；水轮轴与搅拌轴通过传动机构连接。
作为一种优选技术方案，厌氧池的进水口连通有格栅出水管的一端，格栅出水管的另一端封闭，格栅出水管的轴线上可转动设有清洁轴，清洁轴上设有清洁刮板，清洁轴的一端从格栅出水管另一端穿出，清洁轴与水轮轴通过传动机构连接。
作为一种优选技术方案，还包括缺氧池，缺氧池连通在调节池与厌氧池之间，缺氧池内设有悬浮调料，缺氧池结构与厌氧池结构相同。
作为一种优选技术方案，传动机构包括主动齿轮和从动齿轮；主动齿轮设置在水轮轴上，从动齿轮设置在清洁轴和搅拌轴上，从动齿轮与主动齿轮通过链条连接。
作为一种优选技术方案，水轮轴上有两个水轮部分，水轮轴上依次设有主动齿轮、水轮、主动齿轮、水轮、主动齿轮，水轮两侧的主动齿轮与搅拌轴上的从动齿轮通过链条连接，两个水轮之间的主动齿轮与清洁轴上的从动齿轮通过链条连接。
作为一种优选技术方案，厌氧池内水泵还通过管道将水送入好氧池进水口。
作为一种优选技术方案，缺氧池内水泵还通过管道将水送入厌氧池进水口。
作为一种优选技术方案，从动齿轮和主动齿轮的环形侧上开设有限位槽，齿位于限位槽内。，
作为一种优选技术方案，水轮组件位于水位上方。
本发明与现有技术相比，具有以下有益效果：
通过在缺氧池和厌氧池内设置水轮组件，利用水轮结构在水的冲击下产生的机械动能来带动搅拌桨的转动，使得不用再单独利用电机带动搅拌桨转动。进一步的，为了防止格栅出水管的堵塞，利用水轮产生的机械动能带动清洁轴转动，通过水轮还起到布水的效果。
（发明人：谢德强）
