公布日：2022.05.13
申请日：2021.12.31
分类号：C02F9/14(2006.01)I;C02F103/18(2006.01)N;C02F101/10(2006.01)N;C02F101/30(2006.01)N;C02F1/24(2006.01)N;C02F1/28(2006.01)N;
C02F1/40(2006.01)N;C02F1/44(2006.01)N;C02F1/52(2006.01)N;C02F1/72(2006.01)N;C02F3/30(2006.01)N
摘要
本发明涉及一种焦化废水处理系统，属于废水处理技术领域，包括依次连接的预处理系统、生化处理系统、三级处理系统和深度处理系统；所述焦化废水经过预处理后依次进行生化处理、三级处理和深度处理，处理后的水作为敞开式循环冷却水系统补充水应用。本发明通过对焦化废水和生产生活污水进行多级处理，得到的出水达到了GB／T19923‑2005《城市废水再生利用工业用水水质》中敞开式循环冷却水系统补充水标准，同时避免了焦化废水水质波动造成的排放水质不合格的现象。
权利要求书
1.一种焦化废水处理系统，其特征在于：包括依次连接的预处理系统、生化处理系统、三级处理系统和深度处理系统；所述焦化废水经过预处理后依次进行生化处理、三级处理和深度处理，处理后的水作为敞开式循环冷却水系统补充水应用。
2.根据权利要求1所述的一种焦化废水处理系统，其特征在于：所述预处理系统包括依次连通的提升泵池、隔油沉淀池和气浮池，所述提升泵池的进水处设有格栅渠，所述格栅渠和提升泵池为合建式钢筋砼构筑物。
3.根据权利要求2所述的一种焦化废水处理系统，其特征在于：所述气浮池内投加有混凝剂和助凝剂。
4.根据权利要求1所述的一种焦化废水处理系统，其特征在于：所述生化处理系统包括依次连通的调节池、预生化池、一级AO池、二沉池和二级AO池。
5.根据权利要求4所述的一种焦化废水处理系统，其特征在于：所述预处理系统和调节池之间还设有事故池，当来水水质恶化时，预处理系统出水进入事故池处理后在进入调节池。
6.根据权利要求1所述的一种焦化废水处理系统，其特征在于：所述二级AO池内设有碳源加入装置。
7.根据权利要求1所述的一种焦化废水处理系统，其特征在于：所述三级处理系统包括依次连通的混凝反应池、混凝沉淀池、催化氧化设备间和BAF池，所述BAF池内设有缓冲配水区、承托层及滤料层、出水区及出水槽三个区域。
8.根据权利要求1所述的一种焦化废水处理系统，其特征在于：所述深度处理系统包括依次连通的膜处理集水池、高效沉淀池、多介质过滤器、树脂吸附装置、超滤单元、一级反渗透系统、二级反渗透系统和浓水池，所述一级反渗透系统和二级反渗透系统均与清水池连通。
9.根据权利要求1所述的一种焦化废水处理系统，其特征在于：所述树脂吸附装置采用DJM树脂进行吸附。
发明内容
本发明的目的是提供一种焦化废水处理系统，将焦化废水和生产生活污水同时处理，处理的水质满足敞开式循环冷却水系统补充水的国家标准，同时避免了焦化废水水质波动造成的排放水质不合格的现象。
为了实现上述目的，本发明采用的技术方案是：

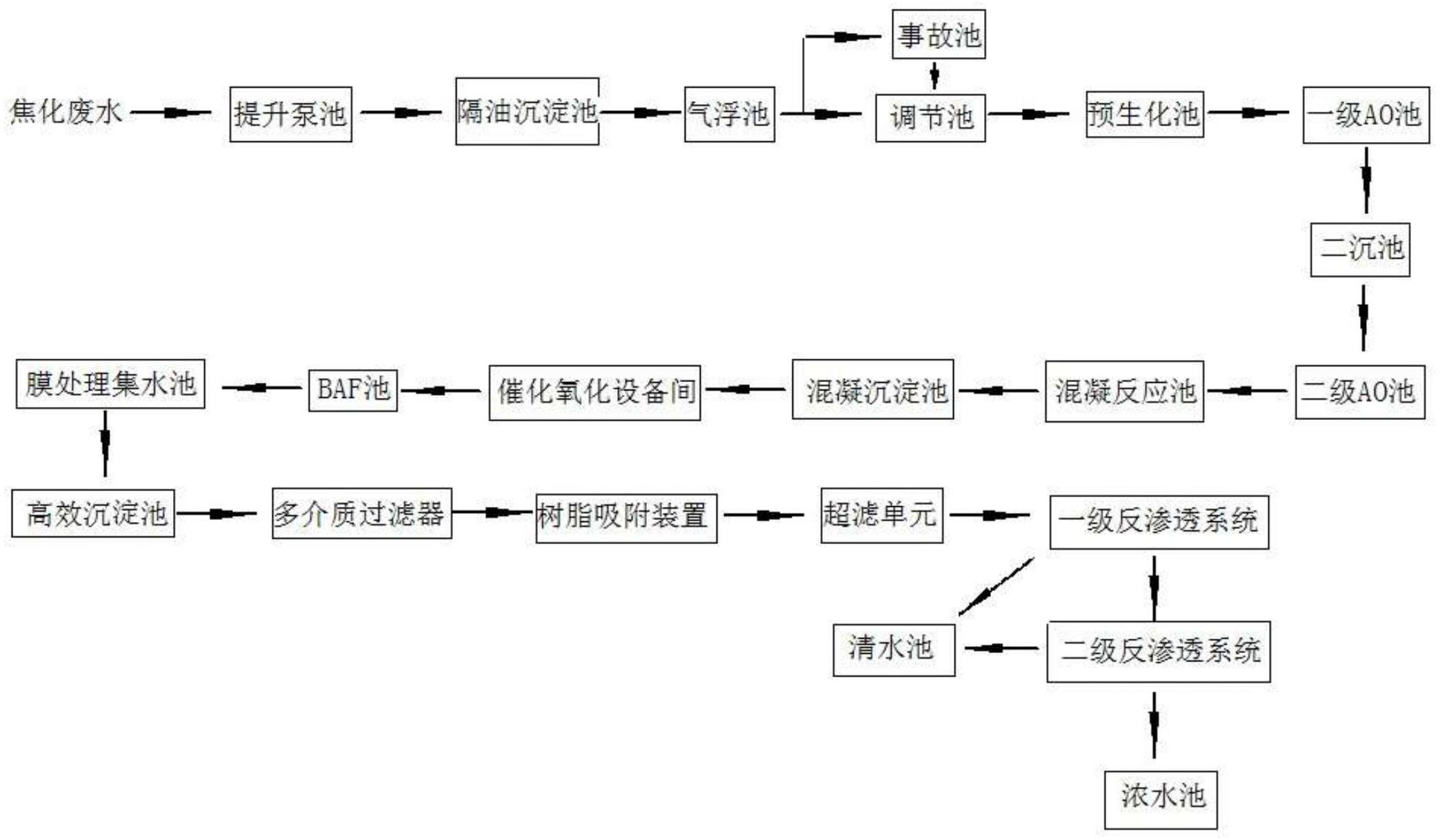

一种焦化废水处理系统，包括依次连接的预处理系统、生化处理系统、三级处理系统和深度处理系统；所述焦化废水经过预处理后依次进行生化处理、三级处理和深度处理，处理后的水作为敞开式循环冷却水系统补充水应用。
本发明技术方案的进一步改进在于：所述预处理系统包括依次连通的提升泵池、隔油沉淀池和气浮池，所述提升泵池的进水处设有格栅渠，所述格栅渠和提升泵池为合建式钢筋砼构筑物。
本发明技术方案的进一步改进在于：所述气浮池内投加有混凝剂和助凝剂。
本发明技术方案的进一步改进在于：所述生化处理系统包括依次连通的调节池、预生化池、一级AO池、二沉池和二级AO池。
本发明技术方案的进一步改进在于：所述预处理系统和调节池之间还设有事故池，当来水水质恶化时，预处理系统出水进入事故池处理后在进入调节池。
本发明技术方案的进一步改进在于：所述二级AO池内设有碳源加入装置。
本发明技术方案的进一步改进在于：所述三级处理系统包括依次连通的混凝反应池、混凝沉淀池、催化氧化设备间和BAF池，所述BAF池内设有缓冲配水区、承托层及滤料层、出水区及出水槽三个区域。
本发明技术方案的进一步改进在于：所述深度处理系统包括依次连通的膜处理集水池、高效沉淀池、多介质过滤器、树脂吸附装置、超滤单元、一级反渗透系统、二级反渗透系统和浓水池，所述一级反渗透系统和二级反渗透系统均与清水池连通。
本发明技术方案的进一步改进在于：所述树脂吸附装置采用DJM树脂进行吸附。
由于采用了上述技术方案，本发明取得的技术效果有：
本发明通过对焦化废水和生产生活污水进行多级处理，得到的出水达到了GB/T19923-2005《城市废水再生利用工业用水水质》中敞开式循环冷却水系统补充水标准，同时避免了焦化废水水质波动造成的排放水质不合格的现象。
本发明采用事故池和调节池，当来水水质恶化时，气浮池出水进入事故池处理，也可加入生活污水调节，可以有效防止原水水质变化或事故造成的水质变化严重，避免了对废水处理系统的冲击，使废水处理系统运行更加稳定,抗冲击性强。
本发明采用多介质过滤器、树脂吸附、超滤和二级反渗透相结合的处理方式，能够有效将废水中的多种有害金属离子和不能被生化处理的有害物质，经济有效地实现了焦化废水的深度处理。
（发明人：王延斌;邢菲翼;王付强;刘海峰;刘延安;王沛烔）
