公布日：2022.04.01
申请日：2021.12.04
分类号：C02F9/14(2006.01)I;C02F103/32(2006.01)N;C02F101/30(2006.01)N
摘要
本发明公开了一种降低餐厨污水碳氮比的污水处理装置及其使用方法，包括沉淀净化箱，所述沉淀净化箱左端上部安装有进口，所述沉淀净化箱前端左部安装有排渣口，所述沉淀净化箱前内壁和后内壁之间共同安装有过滤装置，所述过滤装置将沉淀净化箱分为一号处理池和二号处理池，所述二号处理池上端安装有混合装置，所述沉淀净化箱右端安装有曝气池。本发明所述的一种降低餐厨污水碳氮比的污水处理装置及其使用方法，通过活性污泥处理装置利用活性污泥的生物凝聚、吸附和氧化作用，以分解去除污水中的有机污染物，从而降低餐厨污水碳氮比，通过过滤装置和混合装置提高了餐厨污水的处理效率和处理效果，通过检测装置提高了餐厨污水的处理质量。
权利要求书

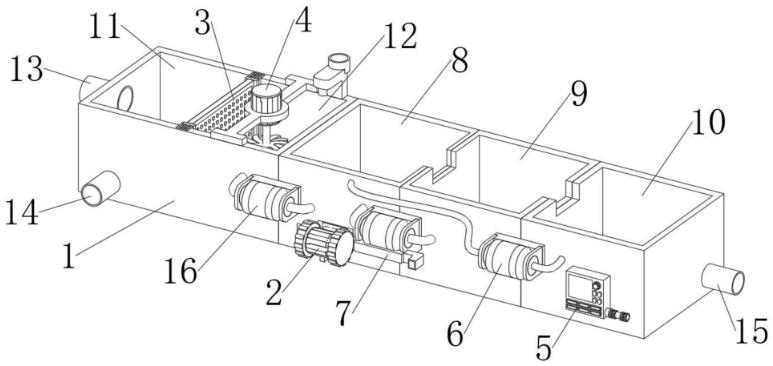

1.一种降低餐厨污水碳氮比的污水处理装置，包括沉淀净化箱(1)，其特征在于：所述沉淀净化箱(1)左端上部安装有进口(13)，所述沉淀净化箱(1)前端左部安装有排渣口(14)，所述沉淀净化箱(1)前内壁和后内壁之间共同安装有过滤装置(3)，所述过滤装置(3)将沉淀净化箱(1)分为一号处理池(11)和二号处理池(12)，所述二号处理池(12)上端安装有混合装置(4)，所述沉淀净化箱(1)右端安装有曝气池(8)，所述沉淀净化箱(1)和曝气池(8)前端中部共同安装有抽取泵(16)，所述曝气池(8)前端下部安装有活性污泥处理装置(2)，所述曝气池(8)右端安装有沉淀池(9)，所述曝气池(8)和沉淀池(9)前端中部共同安装有淤泥输送装置(7)，所述沉淀池(9)右端安装有排放池(10)，所述沉淀池(9)和排放池(10)前端中部共同安装有回流装置(6)，所述排放池(10)前端右部安装有检测装置(5)，所述排放池(10)右端下部安装有排放口(15)。
2.根据权利要求1所述的一种降低餐厨污水碳氮比的污水处理装置，其特征在于：所述活性污泥处理装置(2)包括曝气器(20)，所述曝气器(20)后端安装有连接座(21)，所述连接座(21)后端安装有若干个连接管(22)，若干个所述连接管(22)上端均安装有若干个曝气头(23)，所述曝气池(8)下内壁安装有污泥层(24)，所述曝气池(8)右端上部开有通口(25)，所述曝气器(20)通过连接座(21)安装在曝气池(8)前端下部。
3.根据权利要求1所述的一种降低餐厨污水碳氮比的污水处理装置，其特征在于：所述过滤装置(3)包括安装架(30)，所述安装架(30)上内壁和下内壁之间共同安装有过滤网(31)，所述安装架(30)前端和后端均安装有滑动架(32)，所述沉淀净化箱(1)前内壁和后内壁均开有滑动槽(33)，所述安装架(30)通过两个滑动槽(33)安装在沉淀净化箱(1)前内壁和后内壁之间。
4.根据权利要求1所述的一种降低餐厨污水碳氮比的污水处理装置，其特征在于：所述混合装置(4)包括电机(40)和支撑板(41)，所述电机(40)输出端固定安装有转轴(42)，所述转轴(42)外表面上部和外表面下部均安装有搅拌叶(43)，所述支撑板(41)上端中部开有固定槽(44)，所述电机(40)通过固定槽(44)安装在支撑板(41)上端中部，所述支撑板(41)安装在二号处理池(12)上端中部。
5.根据权利要求1所述的一种降低餐厨污水碳氮比的污水处理装置，其特征在于：所述检测装置(5)包括控制器(50)，所述控制器(50)前端安装有操作面板(51)，所述控制器(50)右端下部安装有检测器(52)，所述检测器(52)后端安装有检测探头(53)，所述检测探头(53)位于排放池(10)内，所述控制器(50)安装在排放池(10)前端右部。
6.根据权利要求1所述的一种降低餐厨污水碳氮比的污水处理装置，其特征在于：所述回流装置(6)包括回流泵(60)，所述回流泵(60)右端安装有一号管(61)，所述回流泵(60)左端安装有二号管(62)，所述一号管(61)和二号管(62)远离回流泵(60)的一端均安装有抽取头(63)，所述回流泵(60)安装在沉淀池(9)和排放池(10)前端中部。
7.根据权利要求1所述的一种降低餐厨污水碳氮比的污水处理装置，其特征在于：所述淤泥输送装置(7)包括水泵(70)，所述水泵(70)左端和右端均安装有抽取管道(71)，所述水泵(70)右端下部安装有淤泥排放管(72)，所述水泵(70)安装在曝气池(8)和沉淀池(9)前端中部。
8.根据权利要求2所述的一种降低餐厨污水碳氮比的污水处理装置，其特征在于：若干个所述曝气头(23)均位于污泥层(24)下端。
9.根据权利要求1-8所述的一种降低餐厨污水碳氮比的污水处理装置的使用方法，其步骤如下：(一)、通过进口将污水导入沉淀净化箱内，并通过过滤装置过滤，混合装置将净化剂混合在污水中；(二)、通过抽取泵将污水抽送至曝气池内，由活性淤泥处理装置进行处理；(三)、污水进行排放前通过检测装置进行检测，碳氮比还是较高则污水通过回流装置回流至曝气池内进行在处理；(四)、污水碳氮比检测合格后通过排放口排出。
发明内容
本发明的主要目的在于提供一种降低餐厨污水碳氮比的污水处理装置及其使用方法，可以有效解决背景技术中的问题。
为实现上述目的，本发明采取的技术方案为：
一种降低餐厨污水碳氮比的污水处理装置，包括沉淀净化箱，所述沉淀净化箱左端上部安装有进口，所述沉淀净化箱前端左部安装有排渣口，所述沉淀净化箱前内壁和后内壁之间共同安装有过滤装置，所述过滤装置将沉淀净化箱分为一号处理池和二号处理池，所述二号处理池上端安装有混合装置，所述沉淀净化箱右端安装有曝气池，所述沉淀净化箱和曝气池前端中部共同安装有抽取泵，所述曝气池前端下部安装有活性污泥处理装置，所述曝气池右端安装有沉淀池，所述曝气池和沉淀池前端中部共同安装有淤泥输送装置，所述沉淀池右端安装有排放池，所述沉淀池和排放池前端中部共同安装有回流装置，所述排放池前端右部安装有检测装置，所述排放池右端下部安装有排放口。
优选的，所述活性污泥处理装置包括曝气器，所述曝气器后端安装有连接座，所述连接座后端安装有若干个连接管，若干个所述连接管上端均安装有若干个曝气头，所述曝气池下内壁安装有污泥层，所述曝气池右端上部开有通口，所述曝气器通过连接座安装在曝气池前端下部。
优选的，所述过滤装置包括安装架，所述安装架上内壁和下内壁之间共同安装有过滤网，所述安装架前端和后端均安装有滑动架，所述沉淀净化箱前内壁和后内壁均开有滑动槽，所述安装架通过两个滑动槽安装在沉淀净化箱前内壁和后内壁之间。
优选的，所述混合装置包括电机和支撑板，所述电机输出端固定安装有转轴，所述转轴外表面上部和外表面下部均安装有搅拌叶，所述支撑板上端中部开有固定槽，所述电机通过固定槽安装在支撑板上端中部，所述支撑板安装在二号处理池上端中部。
优选的，所述检测装置包括控制器，所述控制器前端安装有操作面板，所述控制器右端下部安装有检测器，所述检测器后端安装有检测探头，所述检测探头位于排放池内，所述控制器安装在排放池前端右部。
优选的，所述回流装置包括回流泵，所述回流泵右端安装有一号管，所述回流泵左端安装有二号管，所述一号管和二号管远离回流泵的一端均安装有抽取头，所述回流泵安装在沉淀池和排放池前端中部。
优选的，所述淤泥输送装置包括水泵，所述水泵左端和右端均安装有抽取管道，所述水泵右端下部安装有淤泥排放管，所述水泵安装在曝气池和沉淀池前端中部。
优选的，若干个所述曝气头均位于污泥层下端。
一种降低餐厨污水碳氮比的污水处理装置的使用方法，其步骤如下：
(一)、通过进口将污水导入沉淀净化箱内，并通过过滤装置过滤，混合装置将净化剂混合在污水中；
(二)、通过抽取泵将污水抽送至曝气池内，由活性淤泥处理装置进行处理；
(三)、污水进行排放前通过检测装置进行检测，碳氮比还是较高则污水通过回流装置回流至曝气池内进行在处理；
(四)、污水碳氮比检测合格后通过排放口排出。
与现有技术相比，本发明具有如下有益效果：
1、本发明一种降低餐厨污水碳氮比的污水处理装置及其使用方法，通过活性污泥处理装置上的曝气器通过连接管将气输送入曝气头内，从而对曝气池内的废水中连续通入空气，通过下端的污泥层经一定时间后因好氧性微生物繁殖而形成的污泥状絮凝物，其上栖息着以菌胶团为主的微生物群，具有很强的吸附与氧化有机物的能力，利用活性污泥的生物凝聚、吸附和氧化作用，以分解去除污水中的有机污染物，从而降低餐厨污水碳氮比。
2、本发明一种降低餐厨污水碳氮比的污水处理装置及其使用方法，通过过滤装置上的过滤网将沉淀净化箱内餐厨污水进行过滤，避免食物残渣或者砂石等杂质随着污水进入接下来的处理池中，从而提高了餐厨污水的处理效率，同时也提高了其处理效果，接着将净化剂投入二号处理池内，通过混合装置上的电机带动转轴，转轴带动其上的搅拌叶进行搅拌，使净化剂加速混合在餐厨污水中进行净化，通过过滤装置和混合装置提高了餐厨污水的处理效率和处理效果。
3、本发明一种降低餐厨污水碳氮比的污水处理装置及其使用方法，在餐厨污水由活性污泥处理装置处理完成后，经过排放池排放时，通过检测装置上的检测探头对餐厨污水中的碳氮比进行检测，当将碳氮比还是过高时，通过回流装置上的回流泵上的一号管将污水进行抽取并通过二号管输送至曝气池内重新进行处理，从而提高了餐厨污水的处理质量。
（发明人：张琦;包自立;李锦清）
