公布日：2022.04.12
申请日：2021.07.19
分类号：C02F1/40(2006.01)I;C02F1/24(2006.01)I;C02F1/28(2006.01)I;C02F1/52(2006.01)I;C02F1/68(2006.01)I;C02F101/32(2006.01)N
摘要

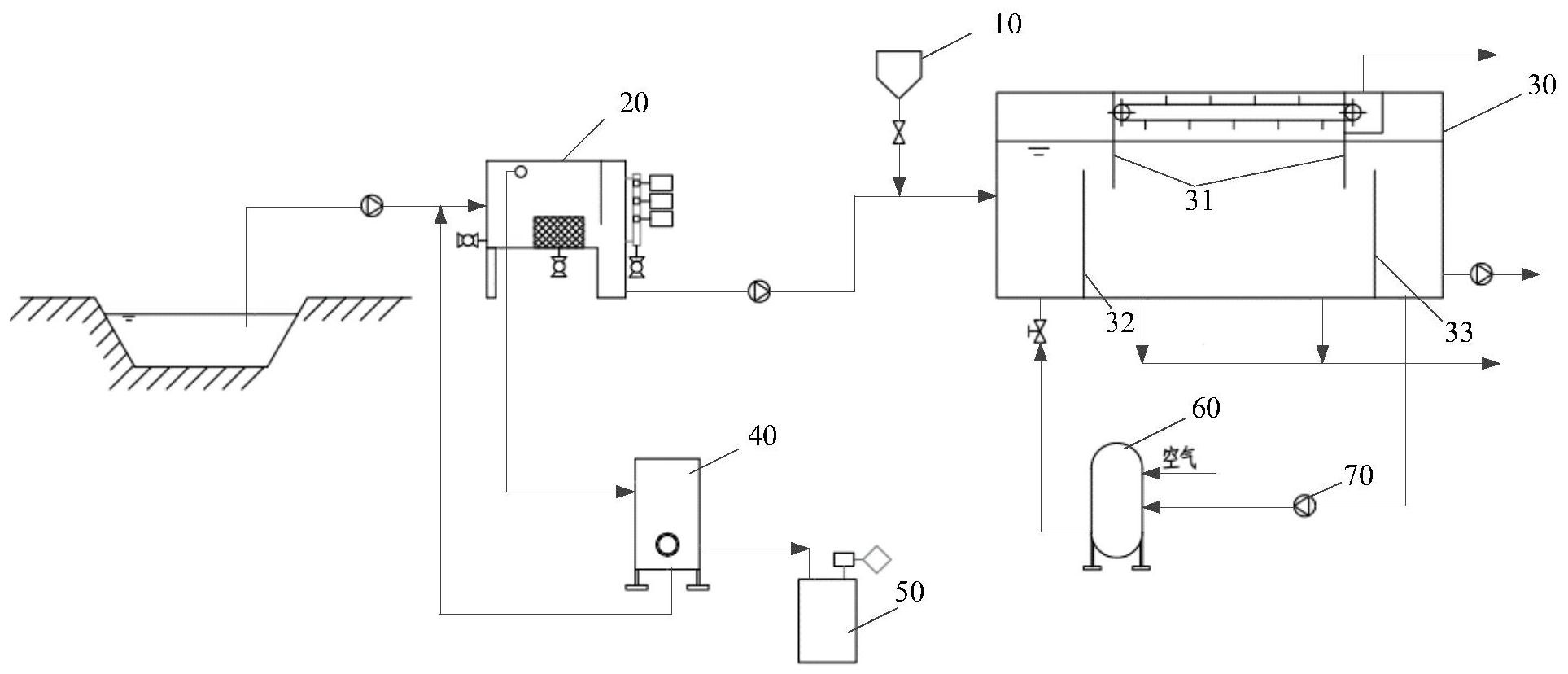

本发明实施例提供一种可移动废水处理装置，包括箱体，所述箱体内设置有试剂添加箱、隔油池和气浮池；所述隔油池包括第一出口和用于输入废水的第一入口，所述气浮池包括第二入口、第三入口和第二出口；所述隔油池的第一出口通过第一管道与所述气浮池的第二入口连通，所述试剂添加箱与所述气浮池的第三入口连通；所述隔油池内设置有除油凝胶。通过设置该可移动废水处理装置处理的废水，可去除废水中的含油物质和悬浮物，从而提高废水处理效果。
权利要求书
1.一种可移动废水处理装置，其特征在于，包括箱体，所述箱体内设置有试剂添加箱、隔油池和气浮池；所述隔油池包括第一出口和用于输入废水的第一入口，所述气浮池包括第二入口、第三入口和第二出口；所述隔油池的第一出口通过第一管道与所述气浮池的第二入口连通，所述试剂添加箱与所述气浮池的第三入口连通；所述隔油池内设置有除油凝胶。
2.根据权利要求1所述的可移动废水处理装置，其特征在于，所述装置还包括油水分离器和回收罐，所述隔油池侧壁上部设置有一开口，所述油水分离器的第一端口通过第二管道与所述开口连通，所述油水分离器的第二端口通过第三管道与所述回收罐连通。
3.根据权利要求2所述的可移动废水处理装置，其特征在于，所述隔油池还包括第四入口，所述油水分离器的第三端口通过第四管道与所述隔油池的第四入口连通。
4.根据权利要求1所述的可移动废水处理装置，其特征在于，所述气浮池包括池体及设置于所述池体上部的浮渣收集挡板；所述池体内设置有第一分隔板，所述第一分隔板自所述池体底部向上延伸，所述第一分隔板将所述池体分隔成相互连通的第一腔室和第二腔室；所述第二入口和所述第三入口位于所述第一腔室侧壁；所述浮渣收集挡板位于所述第二腔室，且所述浮渣收集挡板与所述第一分隔板之间具有间隙。
5.根据权利要求4所述的可移动废水处理装置，其特征在于，所述第一分隔板与所述浮渣收集挡板的长度之和大于在所述池体侧壁的高度。
6.根据权利要求4所述的可移动废水处理装置，其特征在于，所述装置还包括用于输出气体的溶气罐，所述气浮池还包括第五入口，所述第五入口位于所述第一腔室底部，所述溶气罐的第一端口通过第五管道与所述第五入口连通。
7.根据权利要求6所述的可移动废水处理装置，其特征在于，所述池体内还设置有第二分隔板，所述第二分隔板将所述第二腔室分隔成第一子腔室和第二子腔室；所述浮渣收集挡板位于所述第一子腔室，且所述浮渣收集挡板与所述第二分隔板之间具有间隙；所述第二出口设置于所述第二子腔室。
8.根据权利要求7所述的可移动废水处理装置，其特征在于，所述装置还包括回流泵，所述气浮池还包括第三出口，所述第三出口设置于所述第二子腔室底部，所述回流泵的第一端口通过第六管道与所述第三出口连通，所述回流泵的第二端口通过第七管道与所述溶气罐的第二端口连通。
9.根据权利要求1所述的可移动废水处理装置，其特征在于，所述试剂添加箱内设置有混凝剂。
10.根据权利要求7所述的可移动废水处理装置，其特征在于，还包括泥浆箱，所述第二子腔室底部设置有排泥口，所述排泥口通过第八管道与所述泥浆箱连通。
发明内容
本发明实施例提供一种可移动废水处理装置，能够解决目前国内场地修复项目中，采用现有的含油废水的处理方法对含油废水进行处理，处理效果差、耗时长且占地面积大的问题。
为了解决上述技术问题，本申请是这样实现的：
本发明实施例提供一种可移动废水处理装置，包括箱体，所述箱体内设置有试剂添加箱、隔油池和气浮池；
所述隔油池包括第一出口和用于输入废水的第一入口，所述气浮池包括第二入口、第三入口和第二出口；
所述隔油池的第一出口通过第一管道与所述气浮池的第二入口连通，所述试剂添加箱与所述气浮池的第三入口连通；
所述隔油池内设置有除油凝胶。
本发明实施例中，废水从隔油池的第一入口进入含有除油凝胶的隔油池后，从第一出口排出，并经第一管道，从气浮池的第二入口进入气浮池，同时试剂添加箱内的试剂从第三入口进入气浮池后，废水经气浮池的第二出口排出，通过该可移动废水处理装置处理的废水，可去除废水中的含油物质和悬浮物，从而提高废水处理效果。
（发明人：李紫龙;张英婷;高然;蒋妮娜;李林;向林）
