公布日：2023.06.06
申请日：2023.05.06
分类号：B01D35/12(2006.01)I;B01D33/15(2006.01)I;B01D33/46(2006.01)I;B01D33/52(2006.01)I
摘要
本发明公开了一种多级防堵塞污水处理设备，包括操作主体，所述操作主体包括底座，所述底座固定连接有用于杂质收集的废料箱，所述废料箱顶部固定连接有空心柱，所述空心柱通过开设在其内部的排污孔与废料箱内部相连通，过滤部，所述过滤部包括圆柱管，本发明涉及污水处理技术领域。该一种多级防堵塞污水处理设备，能够有效地解决现有技术中，在污水多级处理的过程中，一般先需要通过过滤网对污水进行过滤，以便除去污水中不可溶解的杂质，特别是在加工零件的污水中含有金属材料碎屑，在对污水开展清除时，碎屑会塞住过滤网，造成后续机器设备净化处理水源的能力大大降低，与此同时，堵在过滤网上的碎屑不容易清除的问题。
权利要求书

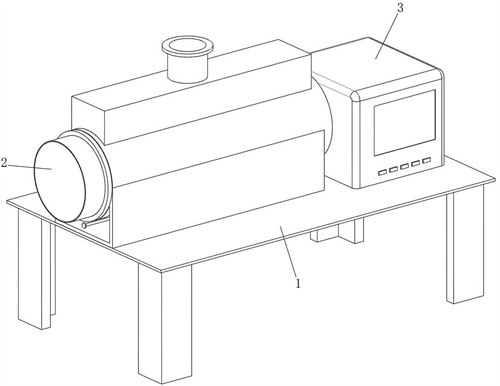

1.一种多级防堵塞污水处理设备，其特征在于，包括：操作主体（1），所述操作主体（1）包括底座（11），所述底座（11）固定连接有用于杂质收集的废料箱（12），所述废料箱（12）顶部固定连接有空心柱（13），所述空心柱（13）通过开设在其内部的排污孔（14）与废料箱（12）内部相连通；过滤部（2），所述过滤部（2）包括圆柱管（21），所述圆柱管（21）外表面固定连接有滑轨（22），所述空心柱（13）通过开设在其内壁的滑槽（15）与滑轨（22）外表面密封转动连接，所述圆柱管（21）通过开设在其内部进污孔（24）固定连接有过滤件（23）；其中，所述圆柱管（21）一端采用封闭式设计，所述圆柱管（21）封闭端通过转轴与空心柱（13）内部转动连接，所述底座（11）顶部固定连接有与圆柱管（21）封闭端传动连接的驱动机组（3）；其中，所述过滤件（23）包括中空柱（231），所述中空柱（231）顶端与进污孔（24）端口固定连接，所述中空柱（231）内壁固定连接有过滤板（232），所述中空柱（231）底端紧密贴合有密封板（233），所述密封板（233）外表面通过耳块固定连接有光滑杆（234），所述光滑杆（234）远离密封板（233）一端固定连接有外接板（235），所述中空柱（231）外表面固定连接有与光滑杆（234）外表面滑动连接的限位板（236），所述光滑杆（234）外表面套设有强力弹簧（237），所述强力弹簧（237）位于外接板（235）和限位板（236）之间，所述中空柱（231）通过开设在其内壁的旋转槽转动连接有齿环（238），所述齿环（238）外表面啮合安装有驱动件（239），所述齿环（238）内侧固定连接有清理杆（230），所述过滤板（232）顶部通过转动座与清理杆（230）中心底部转动连接，所述驱动件（239）包括锥齿轮（2391），所述锥齿轮（2391）外表面与齿环（238）外表面啮合安装，所述锥齿轮（2391）中心外表面通过连接杆固定连接有从动齿轮（2392），所述锥齿轮（2391）和从动齿轮（2392）分别位于中空柱（231）两侧，所述从动齿轮（2392）外表面啮合连接有与中空柱（231）内部转动连接的主动轮（2393），所述主动轮（2393）远离中空柱（231）一端固定连接有摩擦轮（2394），所述摩擦轮（2394）外表面贯穿圆柱管（21）并延伸至外部，所述从动齿轮（2392）、主动轮（2393）以及摩擦轮（2394）外表面套设有封闭盖（2395），所述封闭盖（2395）外表面分别与圆柱管（21）内壁和中空柱（231）外表面固定连接，所述空心柱（13）内壁固定连接有与摩擦轮（2394）外表面紧密贴合的摩擦板（5）。
2.根据权利要求1所述的一种多级防堵塞污水处理设备，其特征在于：所述废料箱（12）内壁滑动连接有刮板（4），所述刮板（4）外表面固定连接有牵拉杆。
3.根据权利要求1所述的一种多级防堵塞污水处理设备，其特征在于：所述空心柱（13）上表面固定连接有缓冲箱（16），所述空心柱（13）内部开设有与缓冲箱（16）内部相连通的圆孔（17），所述缓冲箱（16）顶部固定连通有进污阀。
发明内容
针对现有技术所存在的上述缺点，本发明提供了一种多级防堵塞污水处理设备，能够有效地解决现有技术中，在污水多级处理的过程中，一般先需要通过过滤网对污水进行过滤，以便除去污水中不可溶解的杂质，特别是在加工零件的污水中含有金属材料碎屑，在对污水开展清除时，碎屑会塞住过滤网，造成后续机器设备净化处理水源的能力大大降低，与此同时，堵在过滤网上的碎屑不容易清除的问题。
为实现以上目的，本发明通过以下技术方案予以实现：
本发明提供一种多级防堵塞污水处理设备，包括：
操作主体，所述操作主体包括底座，所述底座固定连接有用于杂质收集的废料箱，所述废料箱顶部固定连接有空心柱，所述空心柱通过开设在其内部的排污孔与废料箱内部相连通；
过滤部，所述过滤部包括圆柱管，所述圆柱管外表面固定连接有滑轨，所述空心柱通过开设在其内壁的滑槽与滑轨外表面密封转动连接，所述圆柱管通过开设在其内部进污孔固定连接有过滤件；
其中，所述圆柱管一端采用封闭式设计，所述圆柱管封闭端通过转轴与空心柱内部转动连接，所述底座顶部固定连接有与圆柱管封闭端传动连接的驱动机组。
进一步地，所述废料箱内壁滑动连接有刮板，所述刮板外表面固定连接有牵拉杆。
进一步地，所述空心柱上表面固定连接有缓冲箱，所述空心柱内部开设有与缓冲箱内部相连通的圆孔，所述缓冲箱顶部固定连通有进污阀。
进一步地，所述过滤件包括中空柱，所述中空柱顶端与进污孔端口固定连接，所述中空柱内壁固定连接有过滤板。
进一步地，所述中空柱底端紧密贴合有密封板，所述密封板外表面通过耳块固定连接有光滑杆，所述光滑杆远离密封板一端固定连接有外接板，所述中空柱外表面固定连接有与光滑杆外表面滑动连接的限位板，所述光滑杆外表面套设有强力弹簧，所述强力弹簧位于外接板和限位板之间。
进一步地，所述中空柱通过开设在其内壁的旋转槽转动连接有齿环，所述齿环外表面啮合安装有驱动件，所述齿环内侧固定连接有清理杆，所述过滤板顶部通过转动座与清理杆中心底部转动连接。
进一步地，所述驱动件包括锥齿轮，所述锥齿轮外表面与齿环外表面啮合安装，所述锥齿轮中心外表面通过连接杆固定连接有从动齿轮，所述锥齿轮和从动齿轮分别位于中空柱两侧，所述从动齿轮外表面啮合连接有与中空柱内部转动连接的主动轮，所述主动轮远离中空柱一端固定连接有摩擦轮，所述摩擦轮外表面贯穿圆柱管并延伸至外部。
进一步地，所述从动齿轮、主动轮以及摩擦轮外表面套设有封闭盖，所述封闭盖外表面分别与圆柱管内壁和中空柱外表面固定连接，所述空心柱内壁固定连接有与摩擦轮外表面紧密贴合的摩擦板。
本发明提供的技术方案，与现有技术相比，具有如下有益效果：
本发明设置有圆柱管、过滤件以及摩擦板，随着圆柱管和过滤件同步缓慢转动，含有金属材料碎屑和杂质的中空柱旋转至向下时，其内部的金属材料碎屑和杂质受到自身重力和离心力自动脱离，落入排污孔中，流入废料箱中。由于四个过滤件依次循环，当过滤件旋转至向上时，对污水进行过滤，当过滤件旋转至向下时，对金属材料碎屑和杂质自动去除，并且四个过滤件之间交替循环，保持污水和杂质同步持续进行处理，相比传统的单一过滤网过滤，本发明有效避免碎屑累积塞住过滤网的情况。当过滤件向下旋转时，过滤件上的摩擦轮开始接触摩擦板，带动摩擦轮转动，带动主动轮同轴心转动，主动轮啮合传动从动齿轮转动，齿轮带动锥齿轮转动，带动齿环绕圆柱管内部进行旋转，进而带动清理杆上的毛刷对过滤板外表面进行反复清刷，去除塞在过滤板上的金属碎屑，避免金属碎屑塞住过滤板的情况。
（发明人：张维）
